在左侧的树形浏览器中，保持选择“Configuration”选项卡中，进行如下设置。
工作频率设置：展开“Global”结点，双击“Frequency”结点，弹出“Solution frequency”对话框，进行如下设置。
选择：Single frequency。
Frequency(Hz)：freq。
单击“OK”按钮。
求解设置：展开“Configuration specific”结点，选中“Requests”并单击鼠标右键，选择“Far fields”选项，弹出“Request far fields”对话框，进行如下设置。
单击“3D pattern”按钮。
Theta的Increment：1。
Phi的Increment：2。
Label：ff_3D。
单击“Create”按钮，如图7-88所示。
(www.chuimin.cn)

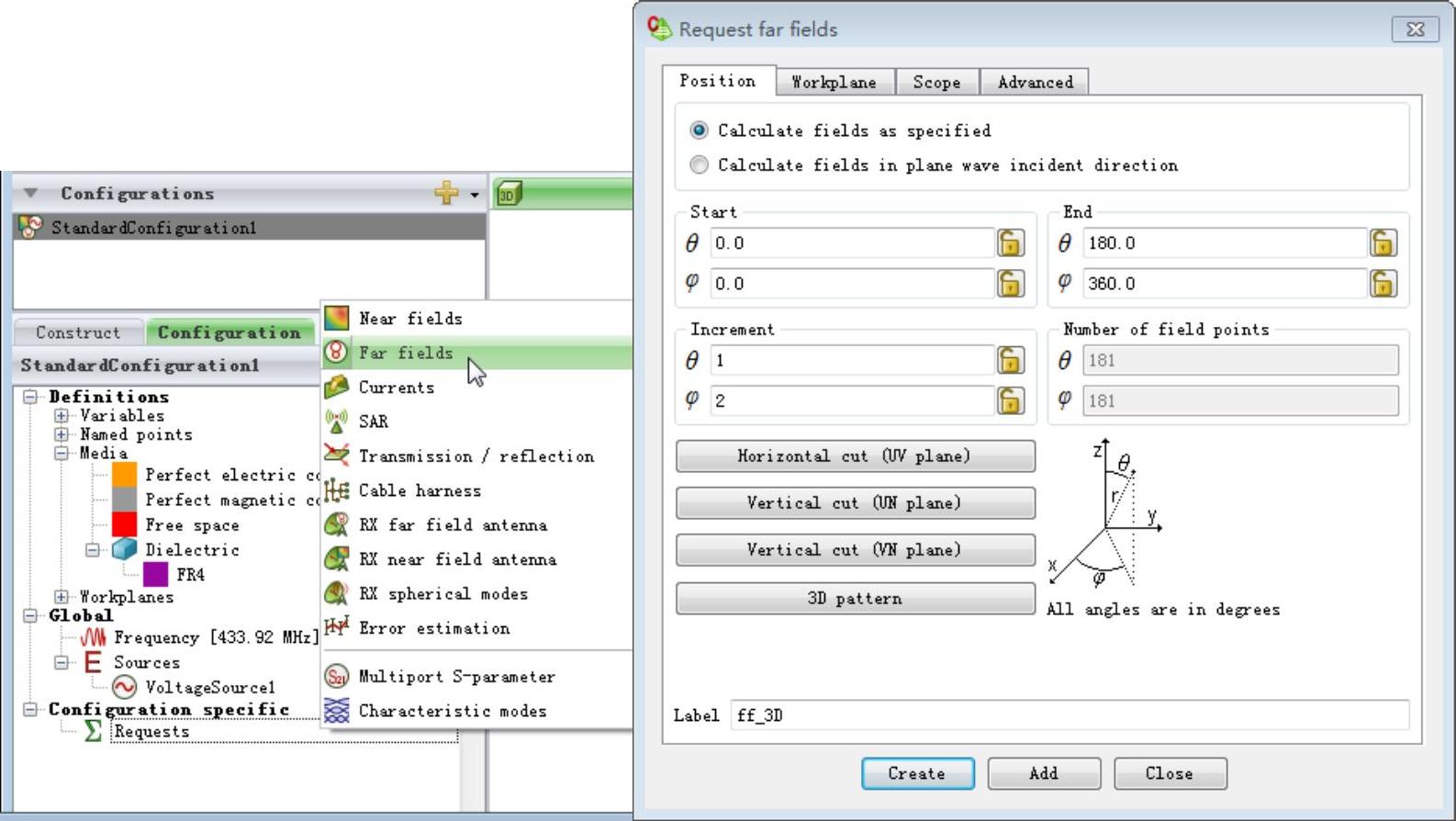

图7-88 远场方向图求解设置（3D pattern）
添加近场：在“Configuration specific”结点，选中“Requests”并单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，进行如下设置。
Definition methods：Cylindrical。
选择：Specify increments。
Start：(ρ：3,φ：0.0,Z：1)。
End：(ρ：30,φ：360,Z：1)。
Increment：(ρ：1,φ：2,Z：0）。
Label：NF_Z_1m，如图7-89所示。
图7-89 添加近场计算
