FEKO仿真工程应用：优化设置完毕
【摘要】：图7-13 设置扫描参数Focus source label：SParameter1。勾选：Specify input port number，设置值为1。单击“Add”按钮两次，继续设置。Operation列：从上往下依次设置为Magnitude、Log、Scale。Value列：第3行设置为20。单击“Create按钮，如图7-14所示。图7-14 添加优化目标
添加Grid Search：进入“Request”菜单，单击“Optimisation”中的“Add search”按钮，弹出“Add optimization search”对话框，进行如下设置。
Method type：Gird search。
Label：Search1。
单击“Create”按钮，如图7-12所示。
设置自变量：在左侧的树形浏览器中，展开“Optimization”结点，双击“Parameters”结点，弹出“Optimisation parameters”对话框，进行如下设置。
Variable：ant_d。
Min value：400。
Max value：1800。
Start value：400。
Grid points：101。
单击“OK”按钮，如图7-13所示。

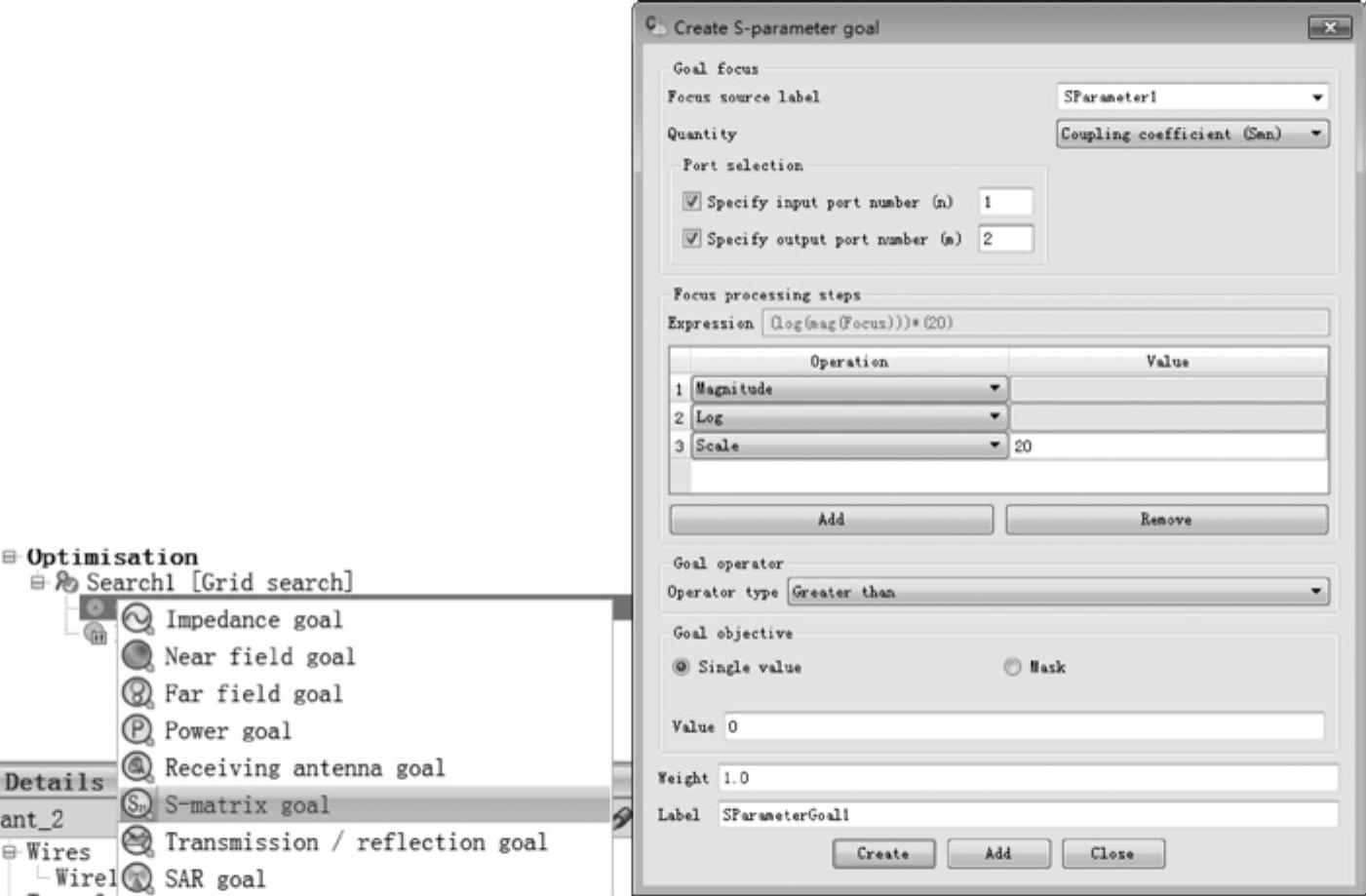

添加优化目标：在左侧的树形浏览器中展开“Optimization”结点，选中“Goals”结点，单击鼠标右键，选择“S-matrix goal”选项，弹出“Create S-parameter goal”对话框，进行如下设置。
图7-13 设置扫描参数(www.chuimin.cn)
Focus source label：SParameter1。
Quantity：Coupling coefficient(Smn)。
勾选：Specify input port number(n)，设置值为1。
勾选：Specify output port number(m)，设置值为2。
取优化目标为：(log(mag(Focus)))*(20)。
单击“Add”按钮两次，继续设置。
Operation列：从上往下依次设置为Magnitude、Log、Scale。
Value列：第3行设置为20。
Operator type：Greater than。
Goal objective：Single value。
Value：0。
Label：SParameterGoal1。
单击“Create按钮，如图7-14所示。
图7-14 添加优化目标
