参考6.2节中的天线罩示例，在CADFEKO中把“antarray_with_Radome.cfx”另存为“antarray_with_Radome_BSE.cfx”，我们将采用OptFEKO中的GridSearch来进行扫参，自变量为天线罩的旋转角度。
（1）定义参量
在CADFEKO中左侧的树形浏览器中展开“Definitions”→“Variables”结点，双击“Variables”结点，在弹出的“Create variable”对话框中定义变量angle，初始值设为0。
（2）释放网格，锁定几何模型
在CADFEKO中左侧的树形浏览器中展开“Model”→“Geometry”结点，选中“radome”模型，单击鼠标右键，选择“Unlink mesh”选项，即从几何模型中释放网格，名称为“radome_1”。
选中“radome”模型，单击鼠标右键，选择“Include/Exclude”选项，即锁住该模型，将不再参与计算，如图6-61所示。
注意，从几何模型中释放出网格的目的是在进行天线罩旋转计算时，只做模型的旋转，而无须进行网格的重新生成，这样会节约天线罩网格划分的时间，尤其是对于复杂的天线罩模型。

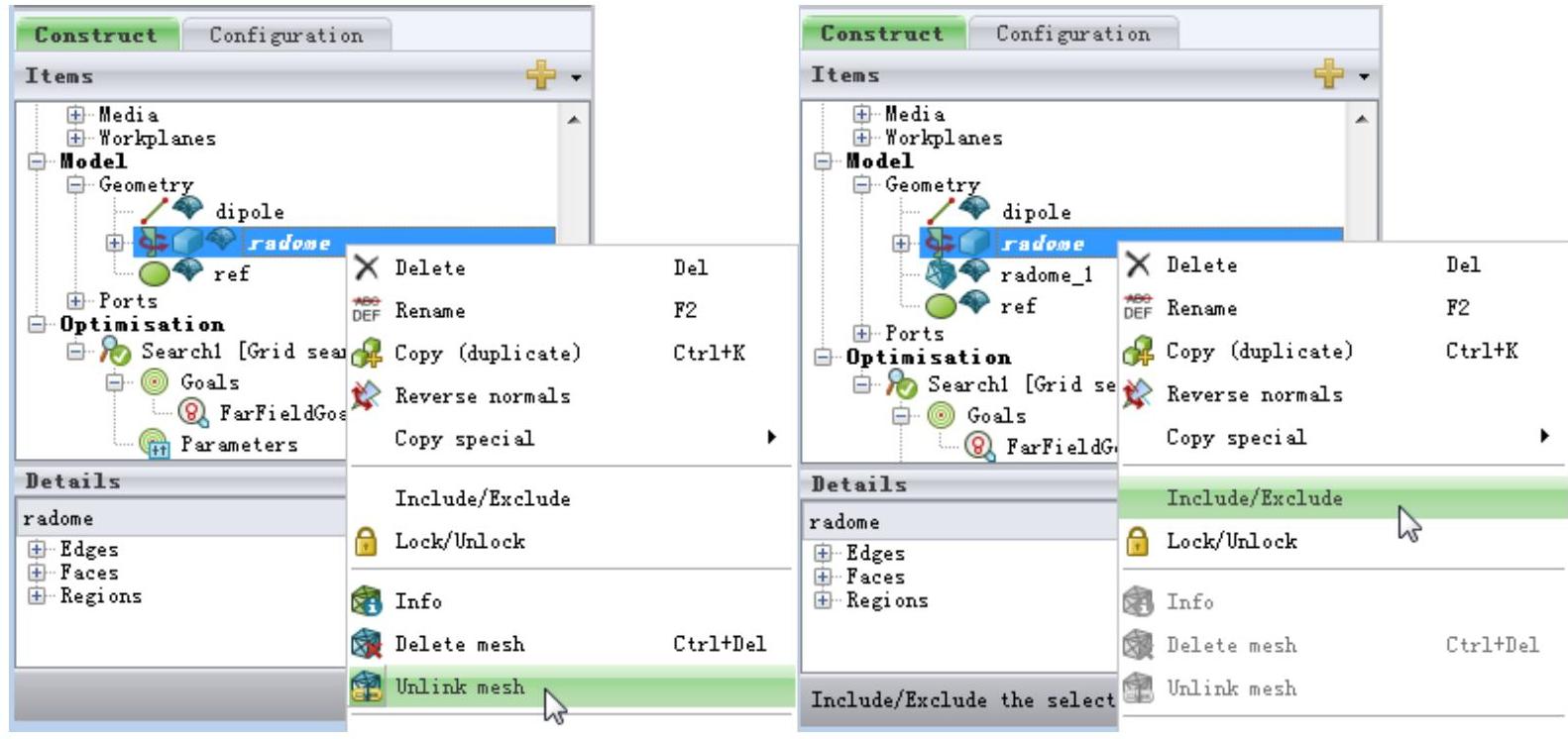

图6-61 仿真网格释放与几何模型的锁定
（3）网格模型的旋转设置
选中释放后的“radome_1”仿真模型，单击鼠标右键，选择“Transform”→“Rotate”选项，弹出“Rotate”对话框，进行如下设置。
Axis direction：(U：0.0,V：1.0,N：0.0)。
Rotation Angle[degree]：angle。
单击“OK”按钮，如图6-62所示。

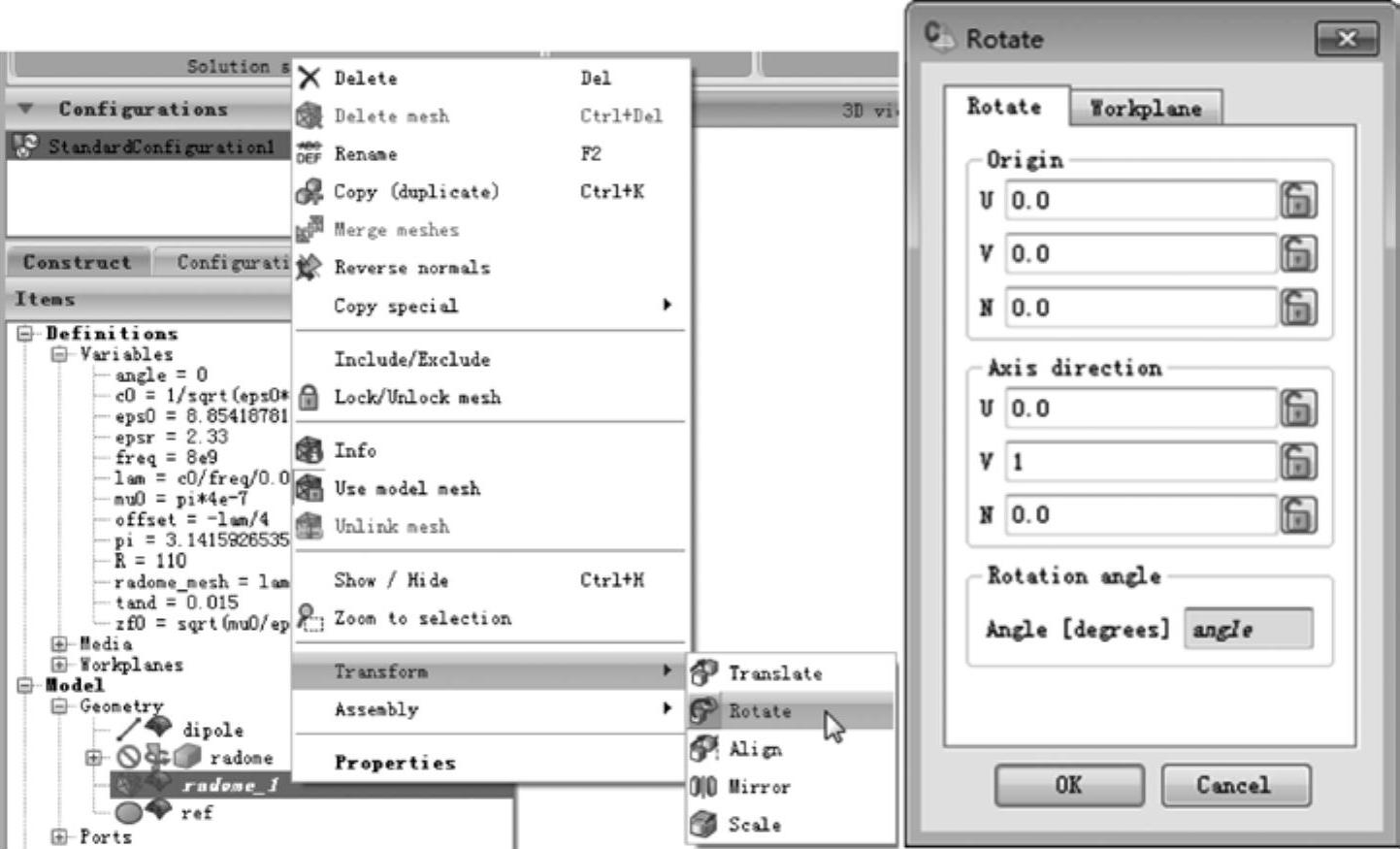

图6-62 设置模型的旋转（绕y轴旋转angle）
（4）激活求解设置并修改
进入“Solve/Run”菜单，单击“Enable Solution”按钮激活CADFEKO中的求解设置。
在左侧的树形浏览器中，选择“Configuration”选项卡，展开“configuration Specific”中的“Requests”→“Far fields”，选中“ff3D”删除，双击“ffXOZ”弹出“Modify far fields”对话框，进行如下设置。
Start：(θ：-1,ϕ：0.0);End：(θ：1,ϕ：0.0)。
Increment：(θ：0.001,ϕ：0.0)。
Label：ffXOZ。
单击“OK”按钮，如图6-63所示。这里的Theta取值区间和步长，完全是考虑瞄准误差的值比较小，以保证BSE计算的扫描角精度但又不需要太多的数据遍历，后续脚本的处理是假设天线主瓣指向为z轴、天线罩绕y轴旋转，所以这里是在XOZ极化面上采样数据。
（5）设置扫参和目标函数
进入“Request”菜单，单击“Add search”按钮，弹出“Add optimisation search”对话框，进行如下设置。

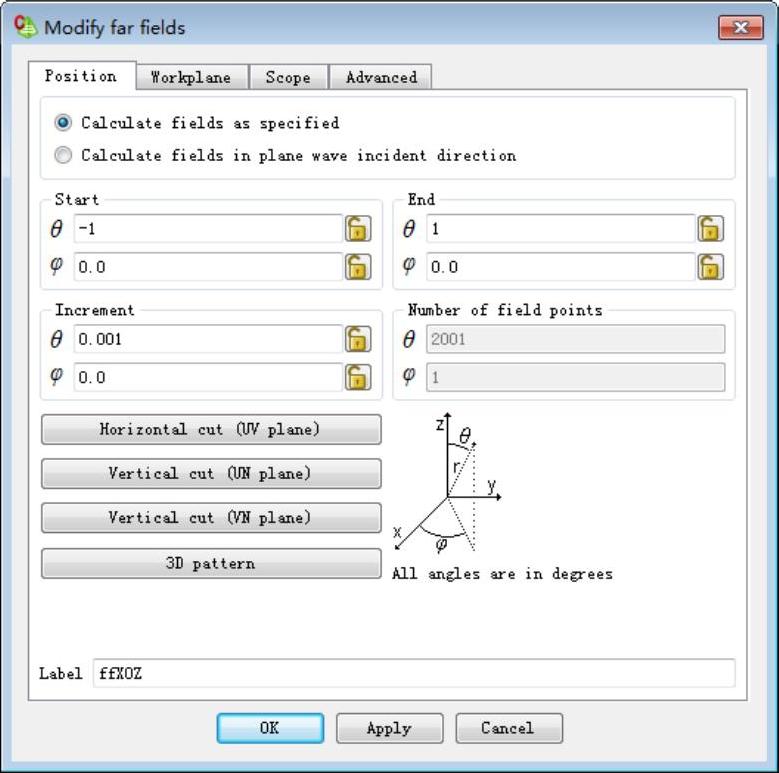

图6-63 修改远场求解设置
Method type：Grid search。
单击“Create”按钮，如图6-64所示。

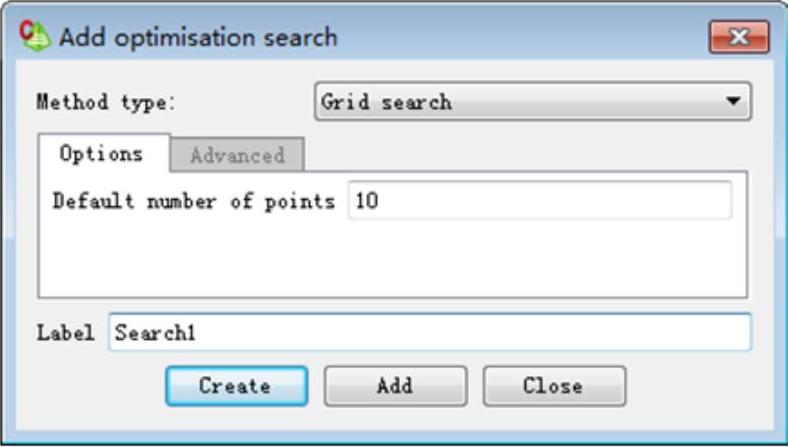

图6-64 设置优化方法
在左侧的树形浏览器的“Construct”选项卡中，展开“optimisation”→“Search1[Grid search]”，双击“Parameters”结点，弹出“Optimisation parameters”对话框，进行如下设置。
Variable：angle。
Min value：-30。
Max value：30。
Start value：-30。
Grid point：61，如图6-65所示。

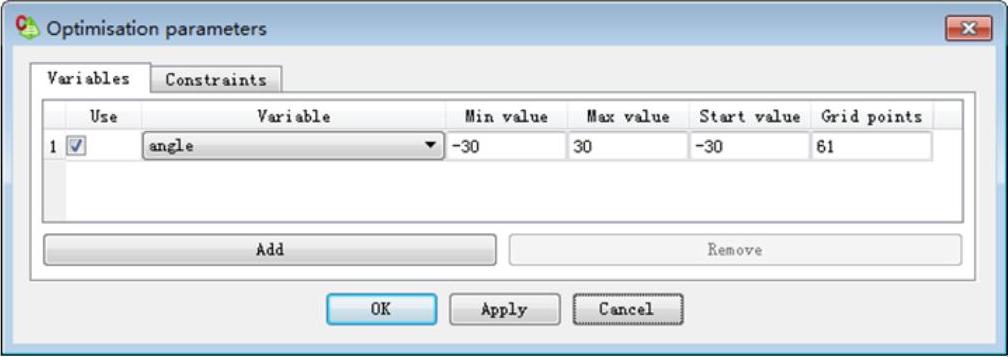

图6-65 设置扫描参数
在左侧的树形浏览器的“Construct”选项卡中，展开“optimisation”→“Search1[Grid search]”，选中“Goals”结点，单击鼠标右键，选择“Far field goal”选项，弹出“Modify far field goal”对话框，进行如下设置。
Focus source label：ffXOZ。
Focus type：Gain。
Operation：Absolute value。
Operation type：Less than。
Value：0。
单击“OK”按钮，如图6-66所示。
(www.chuimin.cn)

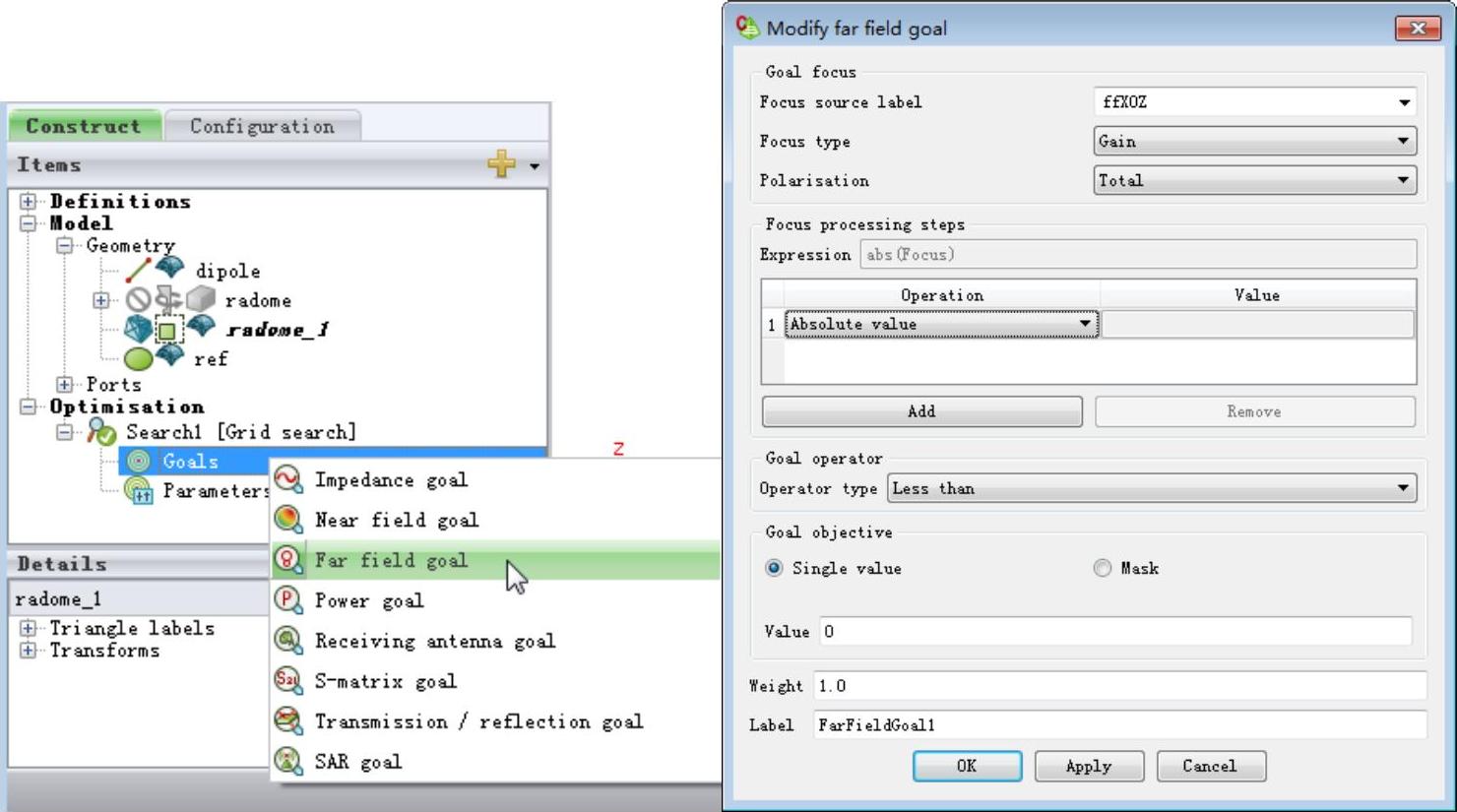

图6-66 设置优化目标
（6）重新编辑.pre脚本
在CADFEKO的“Solve/Run”菜单中，单击“EDITFEKO”按钮，单击“Disable CADFEKO solution configuration?”对话框中的“Yes”按钮，在EDITFEKO编辑器中进行如下操作。

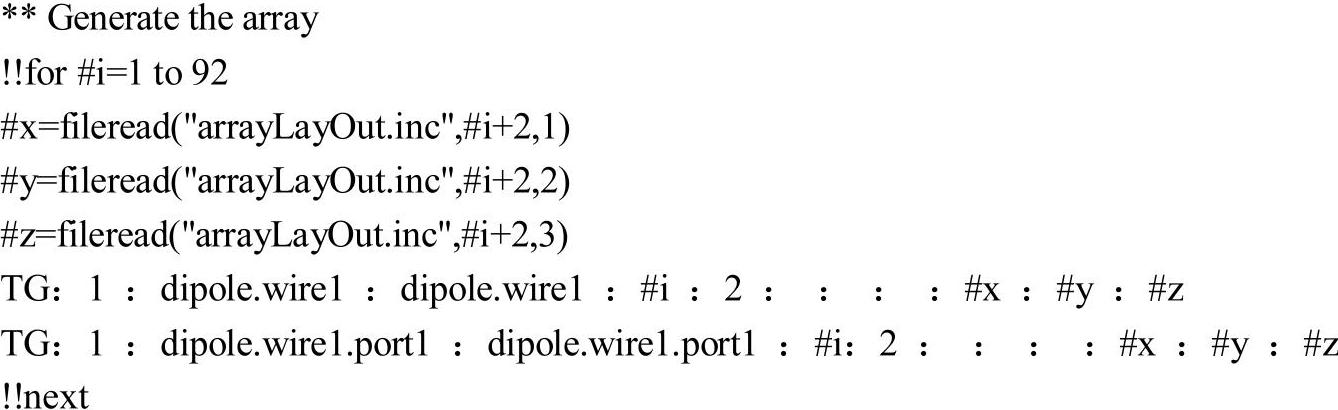

把如下脚本（或从附带的脚本文件arrayGeneration.txt中复制）复制到IN函数的下边（注意，TG命令行的dipole.wire1要和CADFEKO中的一致）。
把光标定位在“Sources”的下边，把A1一行注释掉，即在A1前边添加“**”。把如下脚本复制到A1一行的下边（或从附带的脚本文件arraySource.txt中复制）。
修改后的EDITFEKO脚本如图6-67所示。

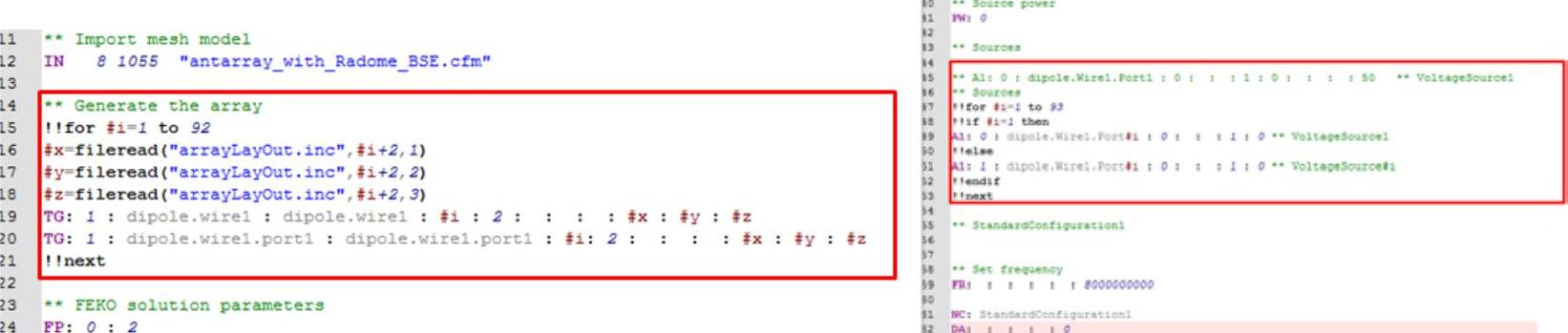

图6-67 EDITFEKO脚本
在EDITFEKO中，保存做过的修改，退出EDITFEKO。把“…/chapter06/app3/Include/”中的“arrayLayOut.inc”复制到当前工程文件所在的路径下。
（7）提交OptFEKO计算
在CADFEKO的“Solve/Run”菜单中，单击“OptFEKO”按钮（或按〈Alt+6〉快捷键），提交优化计算，如图6-68所示。

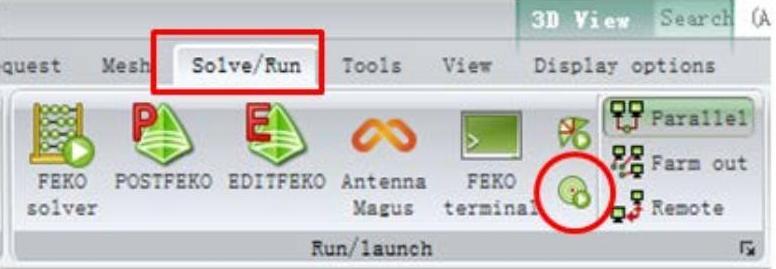

图6-68 启动优化计算
计算完成后，在工作目录下可以看到有61个中间工程文件，如antarray_with_Radome_BSE_opt_1，antarray_with_Radome_BSE_opt_2，……，antarray_with_Radome_BSE_opt_61。
（8）显示结果
在CADFEKO的“Solve/Run”菜单中，单击“POSTFEKO”按钮（或按〈Alt+3〉快捷键），启动后处理模块POSTFEKO。
这里要用到LUA脚本（链接资源位于“…/chapter06/app3/Include/”中的“Radome_BSE_Start_From_Log_File_alt.lua”）来分别读取各个旋转角度下的远场数据，并处理得到最大增益对应的角度，从而得到瞄准误差曲线。
部分Radome_BSE_Start_From_Log_File_alt.lua脚本如图6-69所示。

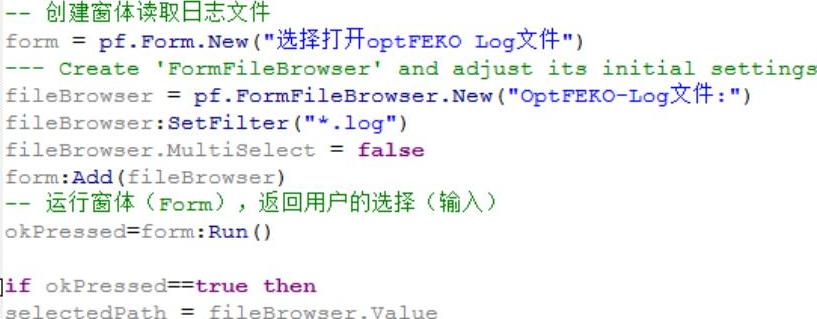

图6-69 资源脚本1
上述LUA脚本的主要功能是创建一个Form窗体，选择要处理的工程文件的优化日志文件，如该例中的“antarray_with_Radome_BSE.log”。执行完这一部分代码后，会返回文件的路径和文件的名称，接下来要执行如图6-70所示的Lua脚本。
图6-70 资源脚本2

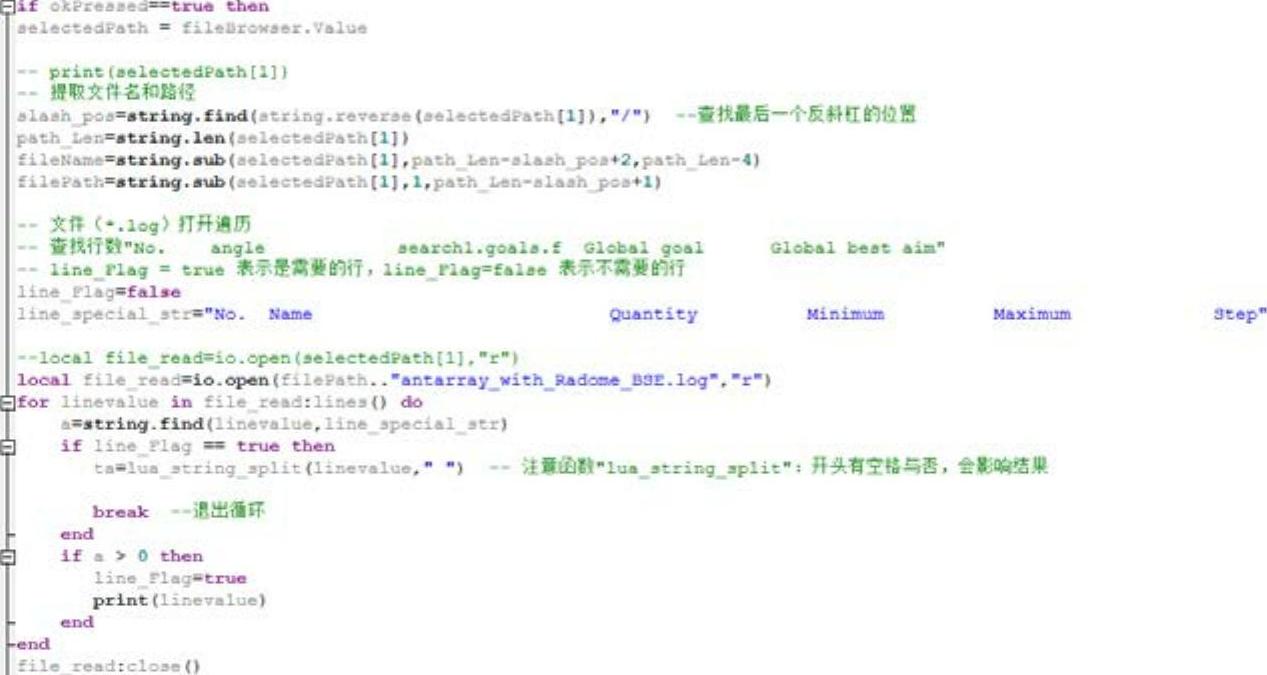

上述LUA脚本的主要功能是遍历文件“antarray_with_Radome_BSE.log”，返回扫描角度angle参数取值的名称、最小值、最大值、步长以及扫描角取值个数，并存储在ta数组表中，脚本如图6-71所示。

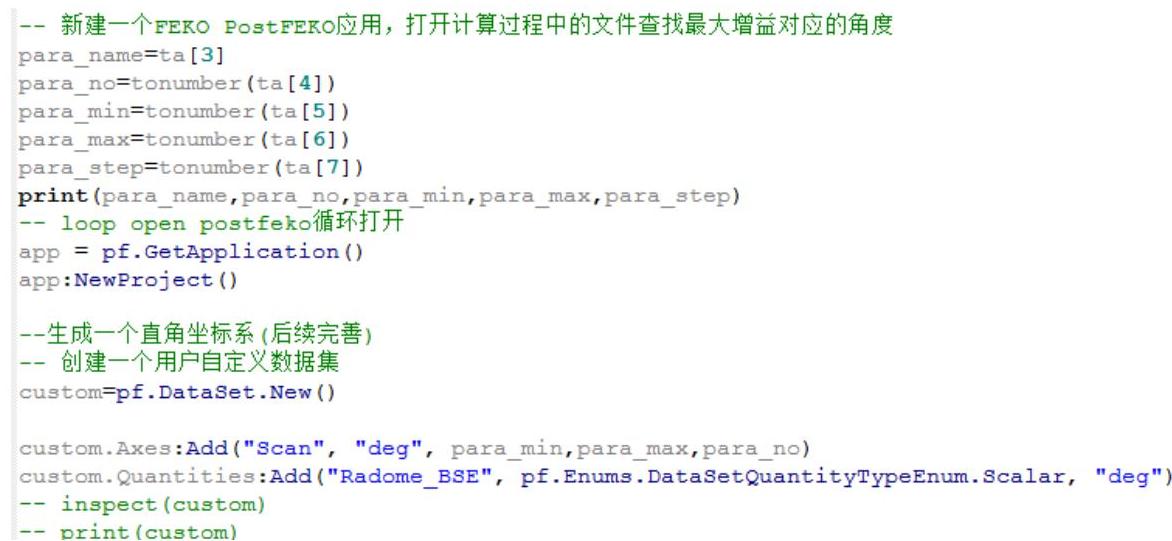

图6-71 资源脚本3
上述LUA脚本要实现的功能是从ta数组中提取扫描参数angle的信息并赋给相应的变量，同时生成一个新的POSTFEKO应用，定义一个数据集“custom”，其自变量为扫描参数，包含最小取值、最大取值以及个数等，并为其定义一个物理量“Radome_BSE”，单位为“deg”，脚本如图6-72所示。

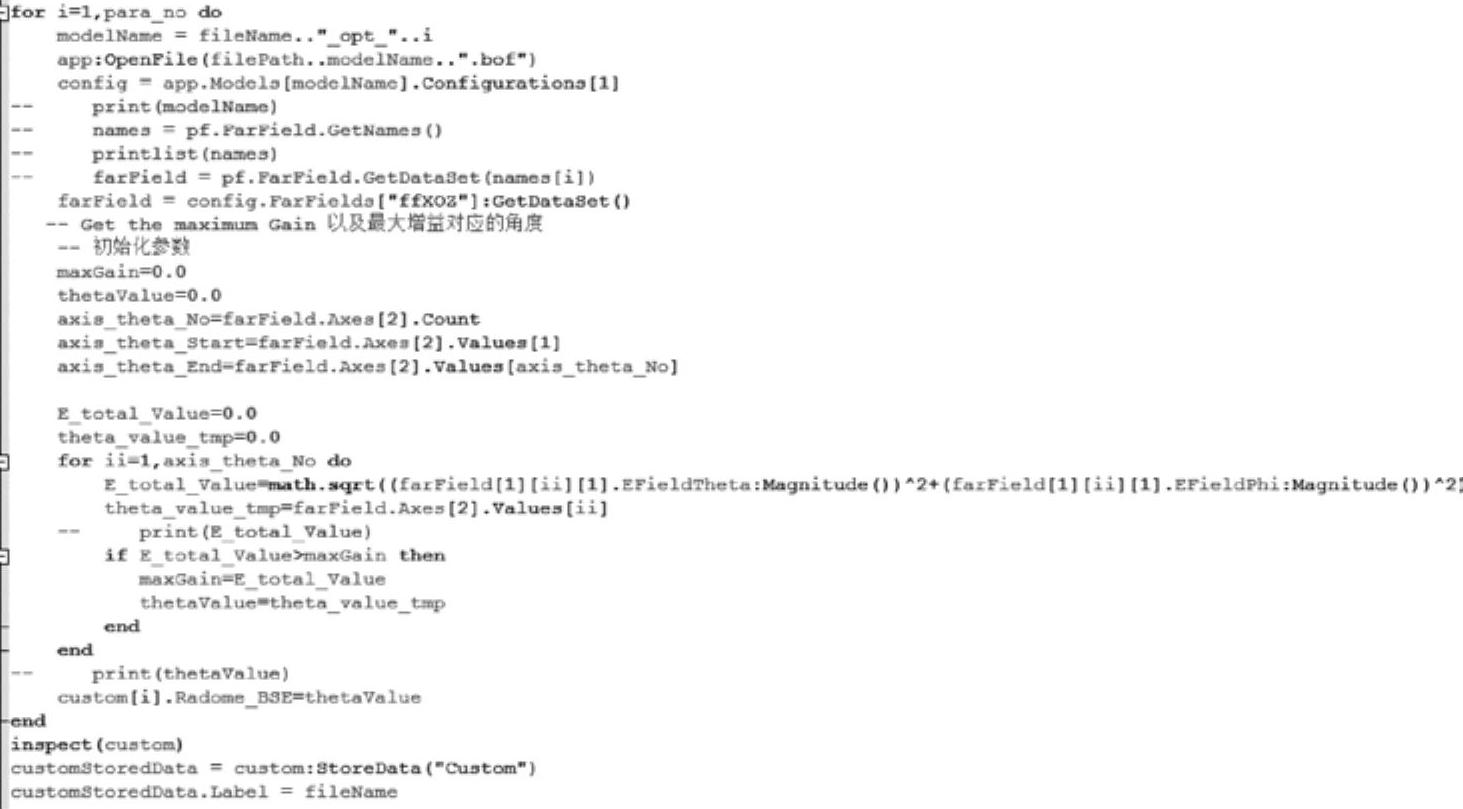

图6-72 资源脚本4
上述LUA脚本要实现的功能是遍历所有扫描角对应计算结果文件“*_opt_?.bof”的远场数值，通过循环，得到最大增益所对应的Theta值，并返回该值。
（9）调用并运行脚本
在POSTFEKO的“Home”菜单中，单击“Script editor”按钮，弹出“Script editor”界面，单击左上角“New”下拉菜单右侧的“Open Script”按钮“
”，如图6-73所示，选择读入“Radome_BSE_Start_From_Log_File_alt.lua”。

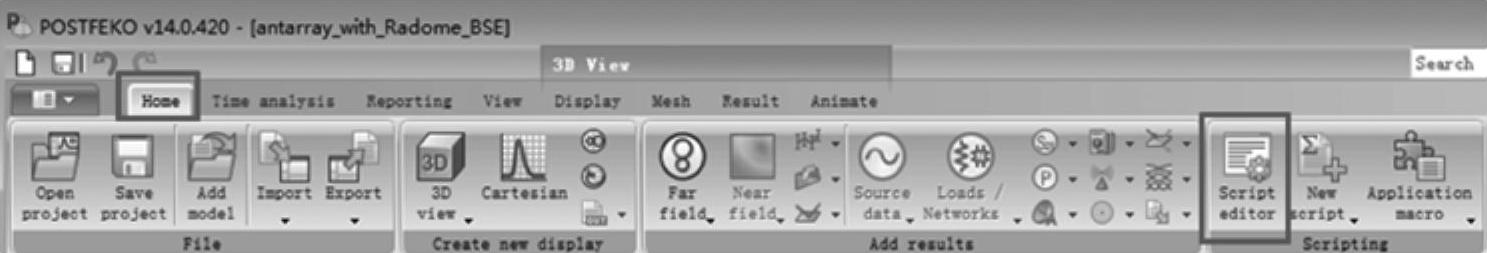

图6-73 启动Script editor
在“Radome_BSE_Start_From_Log_File_alt.lua”中的脚本如图6-74所示。

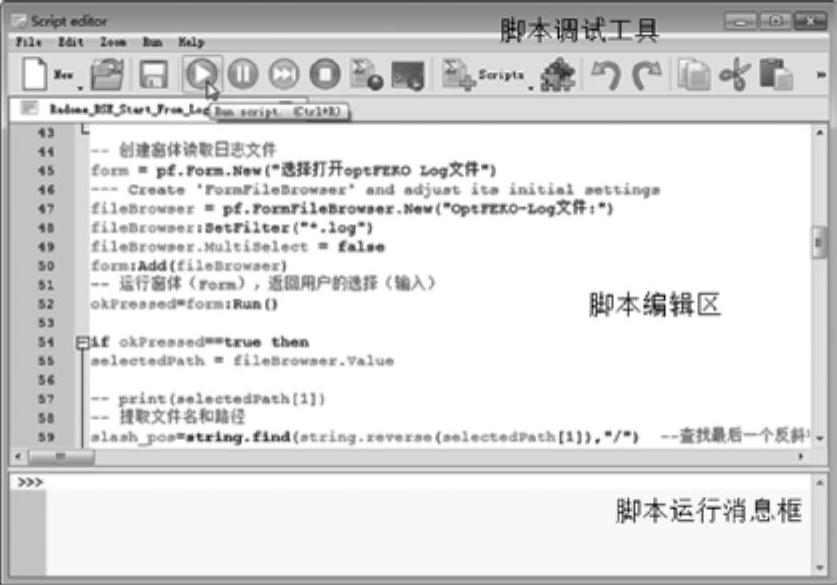

图6-74 脚本编辑器界面
在“Script editor”中，单击“脚本调试工具”中的“Run script”按钮“
”，运行该脚本，得到其瞄准误差数据列表如图6-75左所示。
图6-75 天线罩的瞄准误差列表（左）与曲线（右）
在POSTFEKO中，单击“Home”菜单中的“Cartesian”按钮，生成一个直角坐标“Cartesian Graph”，单击“Imports+Scripts”按钮“
”，选择“antarray_with_Radome_BSE”，如图6-76所示，得到的瞄准误差曲线如图6-75右所示。

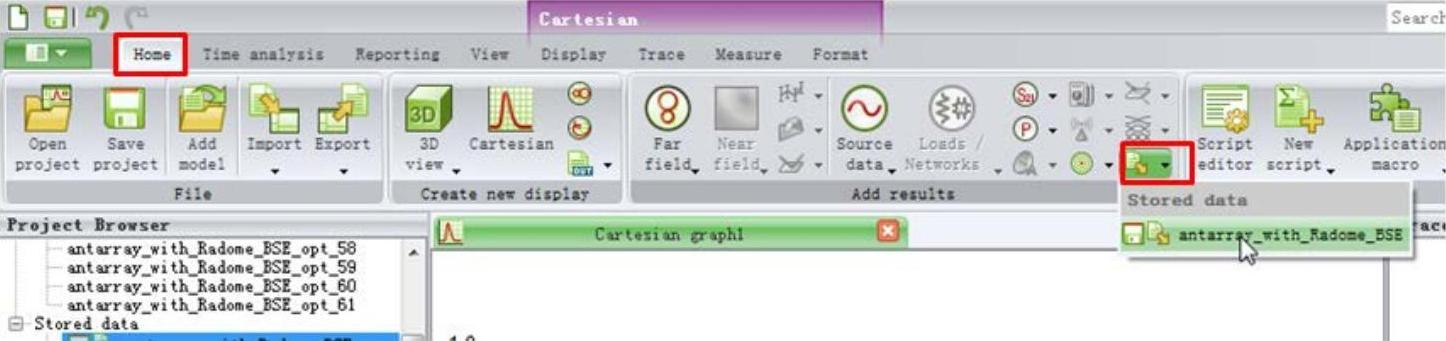

图6-76 读入瞄准误差曲线
