在CADFEKO中，把“Microstrip_MoM_3.0GHz.cfx”另存为“Microstrip_FDTD.cfx”。

进入“Solve/Run”菜单，单击“Solver Settings”按钮，弹出“Solver settings”对话框，选择“FDTD”选项卡，勾选“Activate the finite difference time domain(FDTD)solver”复选框，如图5-163所示，单击“OK”按钮。

图5-163 设置FDTD求解方法

进入“Solve/Run”菜单，单击“FDTD boundary conditions”按钮，在弹出的“Boundary Condition Settings”对话框中将所有6个方向的边界均设置为“Open”，并选中“Automatically add a free space buffer”单选按钮，如图5-164所示。

图5-164 设置FDTD边界

进入“Mesh”菜单，单击“Create mesh”按钮，采用默认设置，单击“Mesh”按钮，生成网格，如图5-165所示。

图5-165 微带天线的FDTD网格

设置扫频计算：在左侧的树形浏览器中，进入“Configuration”，双击“Global”结点中的“Frequency”结点，弹出“Solution frequency”对话框，进行如下设置。(www.chuimin.cn)

扫频方式选择：Linearly spaced discrete points。

Start frequency：fmin。

End frequency：fmax。

Number of frequencies：7。

单击“OK”按钮，如图5-166所示。

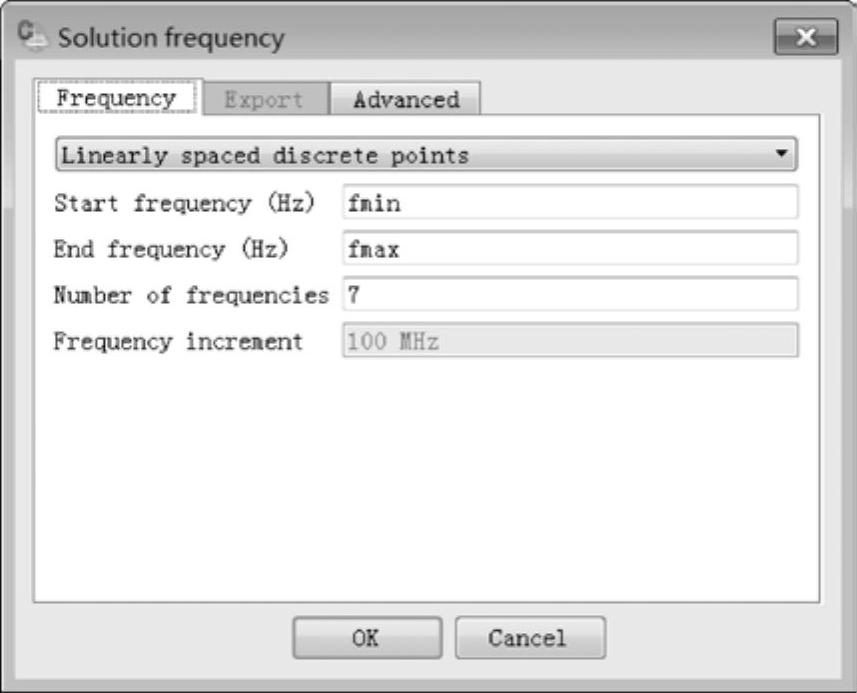

图5-166 扫频设置

进入“Solve/Run”菜单，单击“FEKO Solver”按钮，提交计算。计算完成后，切换到已经打开的POSTFEKO，单击“Home”菜单中的“Cartesian”按钮，进入已经显示的“Cartesian”直角坐标系中。单击“Home”菜单中的“Add Model”按钮，选择“Microstrip_FDTD.bof”，并把时域方法计算的辐射结果读进来，比较3GHz下，MoM方法与FDTD方法2D方向图的对比，如图5-167所示，选择dB显示。

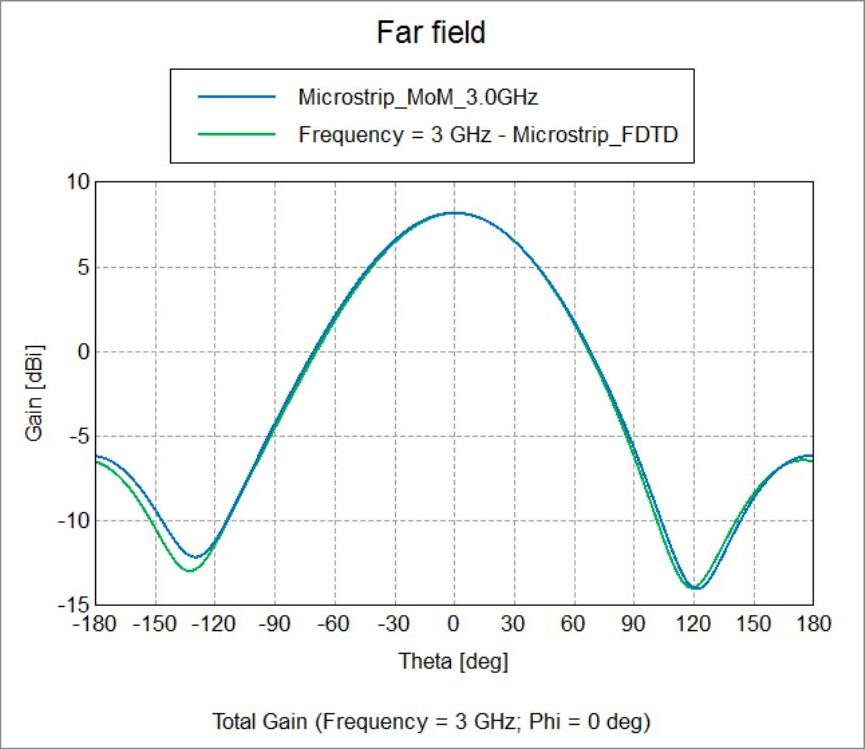

图5-167 微带天线MoM与FDTD方法计算结果对比
