FEKO仿真实现矩量法(MoM)

【摘要】:图5-147 长度单位设置定义变量在CADFEKO中左侧的树形浏览器中双击“Variables”结点,依次定义如下变量。图5-148 介质材料定义模型建立天线模型建立,单击“Construct”菜单中的“Rectangle”按钮,弹出“Create rectangle”对话框,进行如下设置。图5-154 创建Wire Port端口在树形浏览器中,展开“Model”→“Geometry”结点,选择所有的模型,单击鼠标右键,选择“Apply”→“Union”选项,把新生成的模型更名为“microstrip”。激励设置在“Global”结点中,选中“Sou

启动CADFEKO,新建一个工程“Microstrip_MoM_3.0GHz.cfx”。

(1)定义长度单位

单击“Home”菜单中的“Model unit”按钮,在“Model unit”对话框中,选中“Millimetres(mm)”单选按钮,如图5-147所示。默认单位为m(米)。


图5-147 长度单位设置

(2)定义变量

在CADFEKO中左侧的树形浏览器中双击“Variables”结点,依次定义如下变量。

最小工作频率:fmin=2.7e9。

最大工作频率:fmax=3.3e9。

工作频率:freq=3e9。

工作波长:lam=c0/freq/0.001。

相对介电常数:epsr=2.2。

天线贴片宽边长度:lenY=46.648。

天线贴片窄边长度:lenX=31.1807。

介质基板宽边长度:sub_LenY=80。

介质基板窄边长度:sub_LenX=50。

介质基板厚度:sub_H=2.87。

馈电偏移位置:offsetX=8.9。

贴片边沿网格剖分规则:mesh_shell=1.5。

(3)定义材料

在CADFEKO中左侧的树形浏览器中选中“Media”结点,单击鼠标右键,选择“Dielectric medium”选项,在弹出的“Create dielectric medium”对话框中,定义相对介电常数“Relative permittivity”和介质损耗正切值“Dielectric loss tangent”为“0.0”,名称定义为“substrate”,如图5-148所示,单击“Create”按钮。


图5-148 介质材料定义

(4)模型建立

天线模型建立,单击“Construct”菜单中的“Rectangle”按钮,弹出“Create rectangle”对话框,进行如下设置。

Definition methods:Base centre,width,depth。

Base centre(C):(U:0.0,V:0.0,N:0.0)。

Width(W):lenX。

Depth(D):lenY。

Label:patch。

单击“Add”按钮,继续设置。

Width(W):lenX*0.9。

Depth(D):lenY*0.95。

Label:patch2。

单击“Create”按钮,如图5-149所示。


图5-149 创建贴片

在“Construct”菜单中,单击“Cuboid”按钮,弹出“Create cuboid”对话框,进行如下设置。

Definition methods:Base centre,width,depth,height。

Base centre(C):(U:0.0,V:0.0,N:-sub_H)。

Width(W):sub_lenX。

Depth(D):sub_lenY。

Height(H):sub_H。

Label:substrate。

单击“Create”按钮,如图5-150所示。

在“Construct”菜单中,单击“Line”按钮,弹出“Create line”对话框,进行如下设置。

Start Point:(U:-offsetX,V:0.0,N:-sub_H)。

End point:(U:-offsetX,V:0.0,N:0.0)。

Label:feed_Pin。

单击“Create”按钮,如图5-151所示。


图5-150 创建介质基板


图5-151 创建探针模型

(5)天线模型材料设置

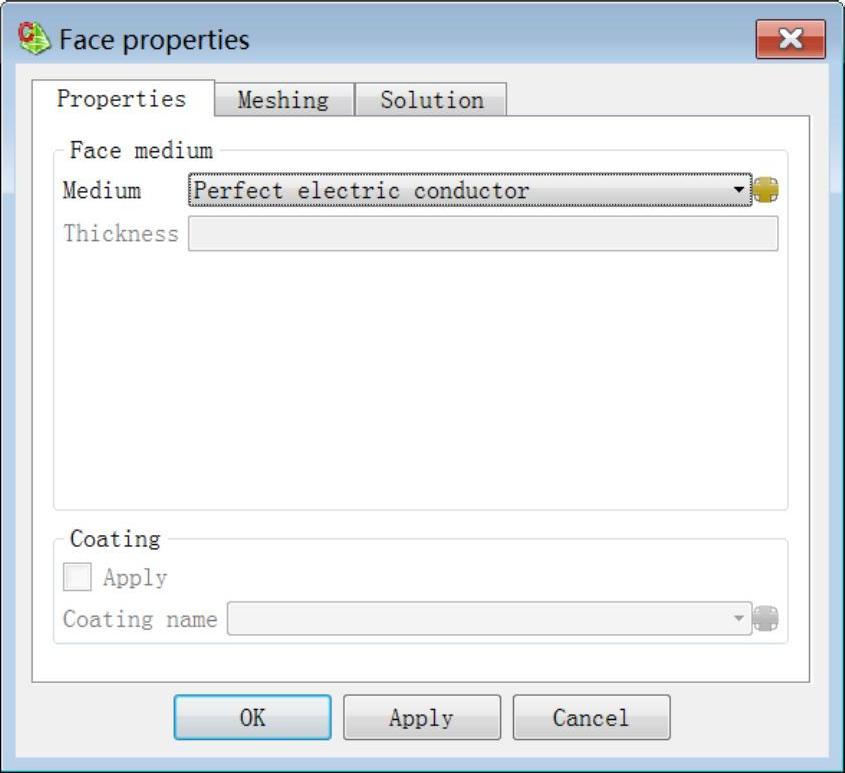

在左侧的树形浏览器的“Geometry”结点中,选中“patch”,在详细树形浏览器中,展开其“faces”,选择“Face1”,单击鼠标右键,选择“Properties”选项,在弹出的“Face properties”对话框中,设置“Medium”为“Perfect electric conductor”,单击“OK”按钮,如图5-152所示。使用同样的方法设置模型“patch2”的面元“Face*”材料属性为“PEC”。


图5-152 设置“patch”和“patch2”两个面属性为PEC

在左侧的树形浏览器的“Geometry”结点中,选中“substrate”,在详细树形浏览器中,展开其“Regions”,选择“Region1”,单击鼠标右键,选择“Properties”选项,在弹出的“Region properties”对话框中,设置“Medium”为“substrate”,单击“OK”按钮,如图5-153所示。


图5-153 设置Region属性为“substrate”

在3D视图中,选择介质体的底部平面,单击鼠标右键,选择“Properties”选项,在弹出的“Face properties”对话框中,设置“Medium”为“Perfect electric conductor”,单击“OK”按钮。

(6)天线端口设置

在左侧的树形浏览器的“Model”→“Geometry”结点中选择“feedPin”,在其“Details”中展开“Wires”结点,选择“Wire?”,单击鼠标右键,选择“Create port”→“Wire port”选项,在弹出的“Create wire port(geometry)”对话框中,把“Location on wire”设置为“Start”,在“Label”文本框中输入“Port1”,单击“Create”按钮,如图5-154所示。


图5-154 创建Wire Port端口

在树形浏览器中,展开“Model”→“Geometry”结点,选择所有的模型,单击鼠标右键,选择“Apply”→“Union”选项,把新生成的模型更名为“microstrip”。

(7)电参数与求解设置

在左侧的树形浏览器中,由“Construct”切换到“Configuration”。

工作频率设置:展开“Global”结点,双击“Frequency”,弹出“Solution frequency”对话框,进行如下设置。

选择:Single frequency。

Frequency(Hz):freq。

单击“OK”按钮。

(8)激励设置

在“Global”结点中,选中“Sources”并单击鼠标右键,选择“Voltage Source”选项,弹出“Add voltage source”对话框,采用默认设置,单击“Create”按钮,如图5-155所示。


图5-155 添加电压激励

(9)辐射远场设置

在“Configuration specific”结点中,选中“Requests”并单击鼠标右键,选择“Far fields”选项,弹出“Request far fields”对话框,如图5-156所示,进行如下设置。


图5-156 3D方向图计算设置

单击“3D pattern”按钮,修正步长“Increment”中Theta的值为2,在“Label”文本框中输入“ff3D”,单击“Add”按钮。

单击“Vertical cut(UN plane)”按钮,修正步长“Increment”中Theta的值为1,在“Label”文本框中输入“ffXOZ”,单击“Create”按钮,如图5-157所示。


图5-157 XOZ面方向图计算设置

(10)网格划分

在3D视图中,选中贴片的边缘面,单击鼠标右键,选择“Properties”选项,在弹出的“Face properties”对话框中进行如下设置。

勾选:Local mesh size。

Mesh size:mesh_shell。

单击“OK”按钮,如图5-158所示。


图5-158 贴片边缘面局部网格剖分设置

单击“Mesh”菜单中的“Create mesh”按钮,弹出“Create mesh”对话框,设置如下。

网格剖分方法“Mesh size”:Fine。

线段剖分单元半径“Wire segment radius”:0.25。

单击“Mesh”按钮生成网格,如图5-159所示。


图5-159 网格剖分

在“Solve/Run”菜单中单击“FEKO Solver”按钮,提交计算。

(11)后处理显示结果

计算完成后,单击“Solve/Run”菜单中的“POSTFEKO”按钮,启动后处理模块POSTFEKO显示结果。

在POSTFEKO中,启动之后默认显示3D视图方式,单击“Far Field”按钮,选择“ff3D”,以显示3D辐射方向图,如图5-160所示。在右侧面板中,勾选“dB”复选框。


图5-160 微带天线3D方向图

(12)显示2D结果

单击“Home”菜单中的“Polar”按钮,进入极坐标系,单击“Far field”按钮,选择“ffXOZ”,以显示XOZ面方向图,如图5-161所示。在右侧面板中,勾选“dB”复选框。


图5-161 微带天线XOZ面方向图

单击“Home”菜单中的“Cartesian”,进入直角坐标系,单击“Source data”按钮,在右侧控制面板中,把“Quantity”修正为“Impedance”,选中“Real”单选按钮,如图5-162所示。选中右侧控制面板中的“Source”,按〈Ctrl+K〉快捷键,复制该曲线为source_1,把“Impedance”参数设定为“Imaginary”。

进入“Measure”菜单,单击“Cursors”,显示3.0GHz时天线的输入阻抗实部和虚部值。


图5-162 微带天线端口阻抗

从图5-162可见,当3.0GHz时,该微带天线单元的阻抗实部为40.5 Ohm,虚部为3.55 Ohm,单击保存。
