低频线圈天线的FEKO仿真原理与工程应用
【摘要】：将该工程另存为“LF_ant.cfx”。图5-71 创建Port2在“Configuration”中，右键单击“Gloabl”结点，选择“Add load”选项。图5-72 Load1定义图5-73 Load2定义双击激励“VoltageSource1”，修改“Magnitude”为0.8e6，与Port1上的大电阻串联，保证端口的激励电流约为800mA，如图5-74所示。在“Position”选项卡中进行如下设置。图5-75 创建近场观测面进入“Solve/Run”菜单，单击“FEKO Solver”按钮，提交计算。图5-76 近场磁场分布图
将该工程另存为“LF_ant.cfx”。

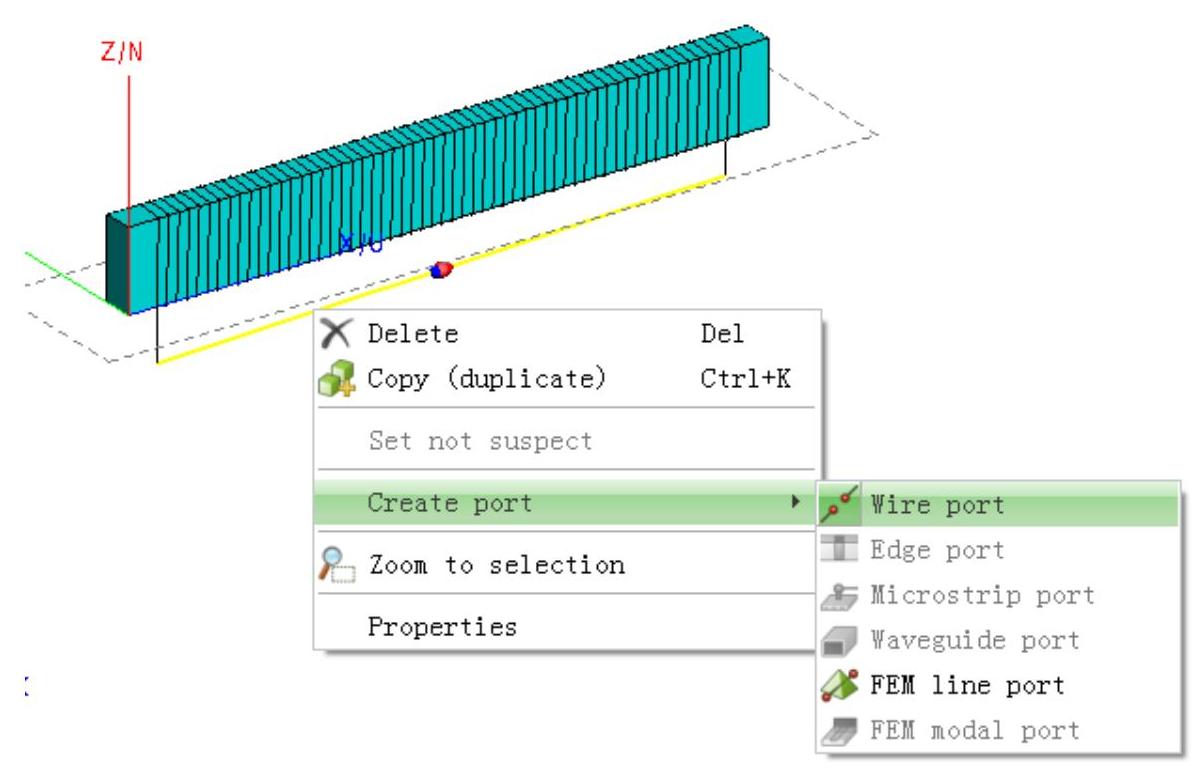

在“3D”视图中选择Line6的Edge，单击鼠标右键，选择“Create port”→“Wire port”选项，设置“Location on wire”为“Start”，创建端口Port2，如图5-71所示。
图5-71 创建Port2
在“Configuration”中，右键单击“Gloabl”结点，选择“Add load”选项。为Port1添加大电阻Load1，阻值为1e6Ohm，如图5-72所示；为Port2添加容性负载Load2，容值为15nF，如图5-73所示。

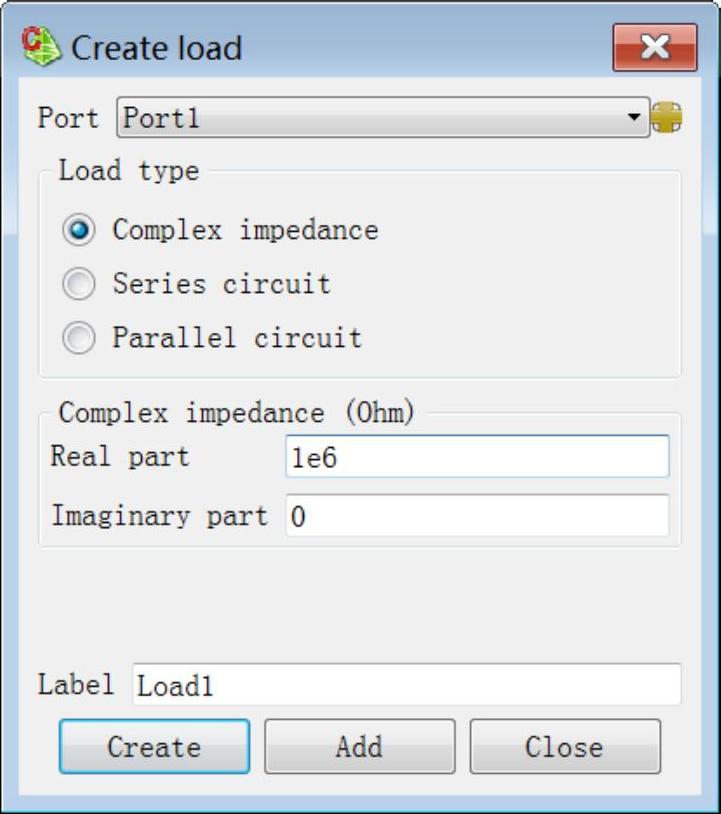

图5-72 Load1定义

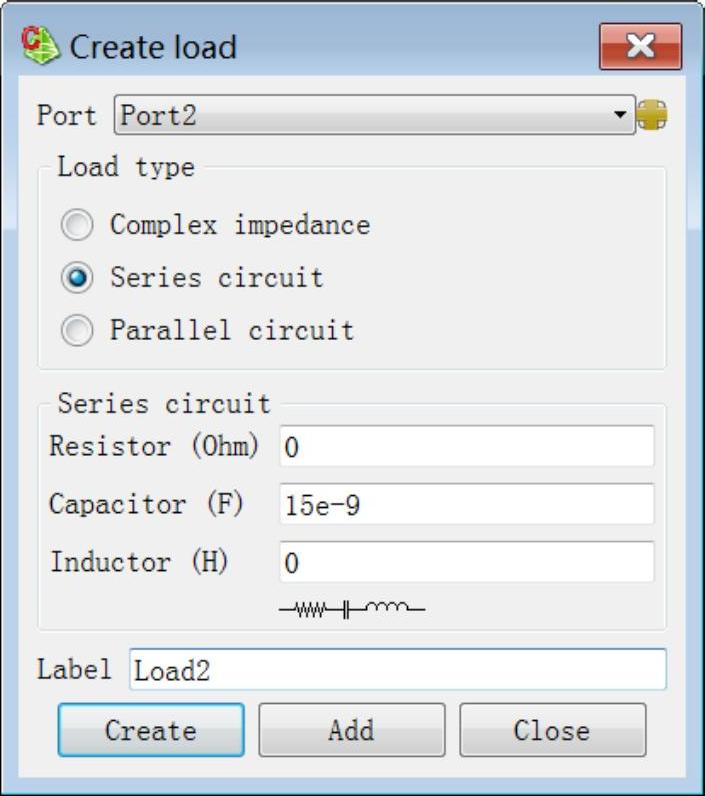

图5-73 Load2定义

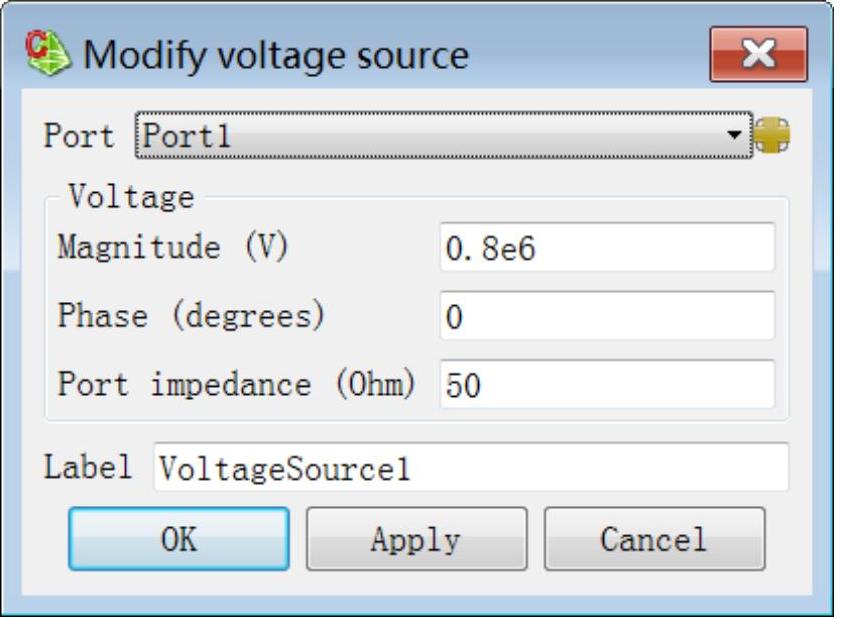

双击激励“VoltageSource1”，修改“Magnitude”为0.8e6，与Port1上的大电阻串联，保证端口的激励电流约为800mA，如图5-74所示。
图5-74 修改Port1上的激励电压

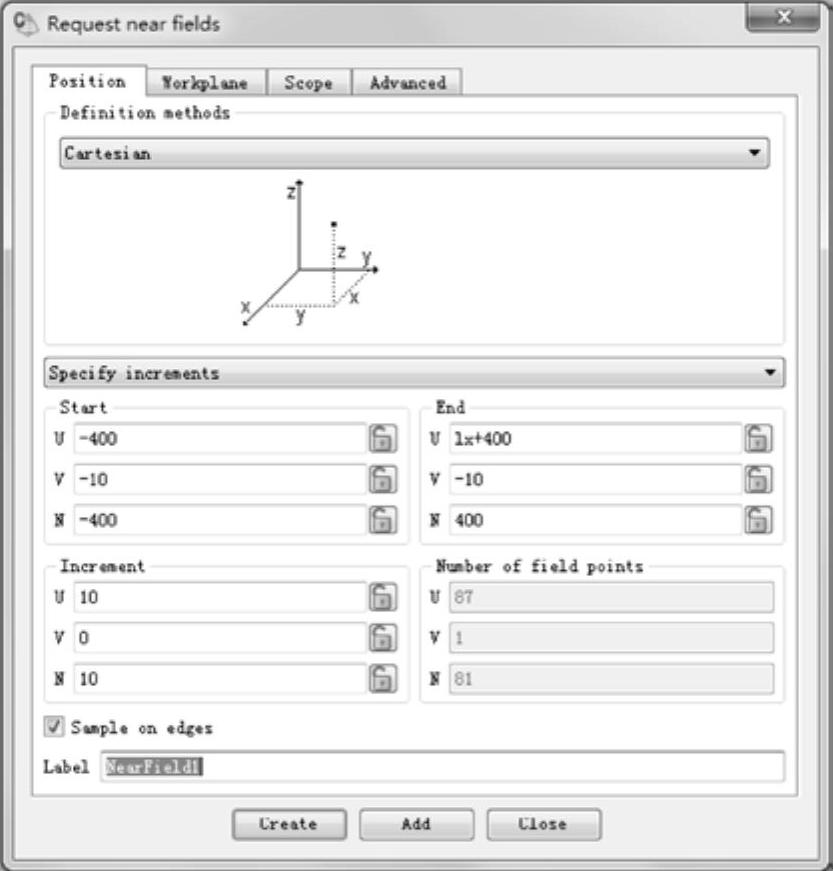

展开“Contiguration specific”，选中“Requests”，单击鼠标右键，选择“Near fields”选项，弹出“Request near fields”对话框，如图5-75所示。在“Position”选项卡中进行如下设置。(www.chuimin.cn)
Definition methods：Cartesian。
Start：(U:-400;V：-10,N：-400)。
End：(U：lx+400;V：-10,N：400)。
采样方式为：Specify increments。
Increment：（U：10,V:0,N:10）
Label：NearField1。
图5-75 创建近场观测面
进入“Solve/Run”菜单，单击“FEKO Solver”按钮，提交计算。

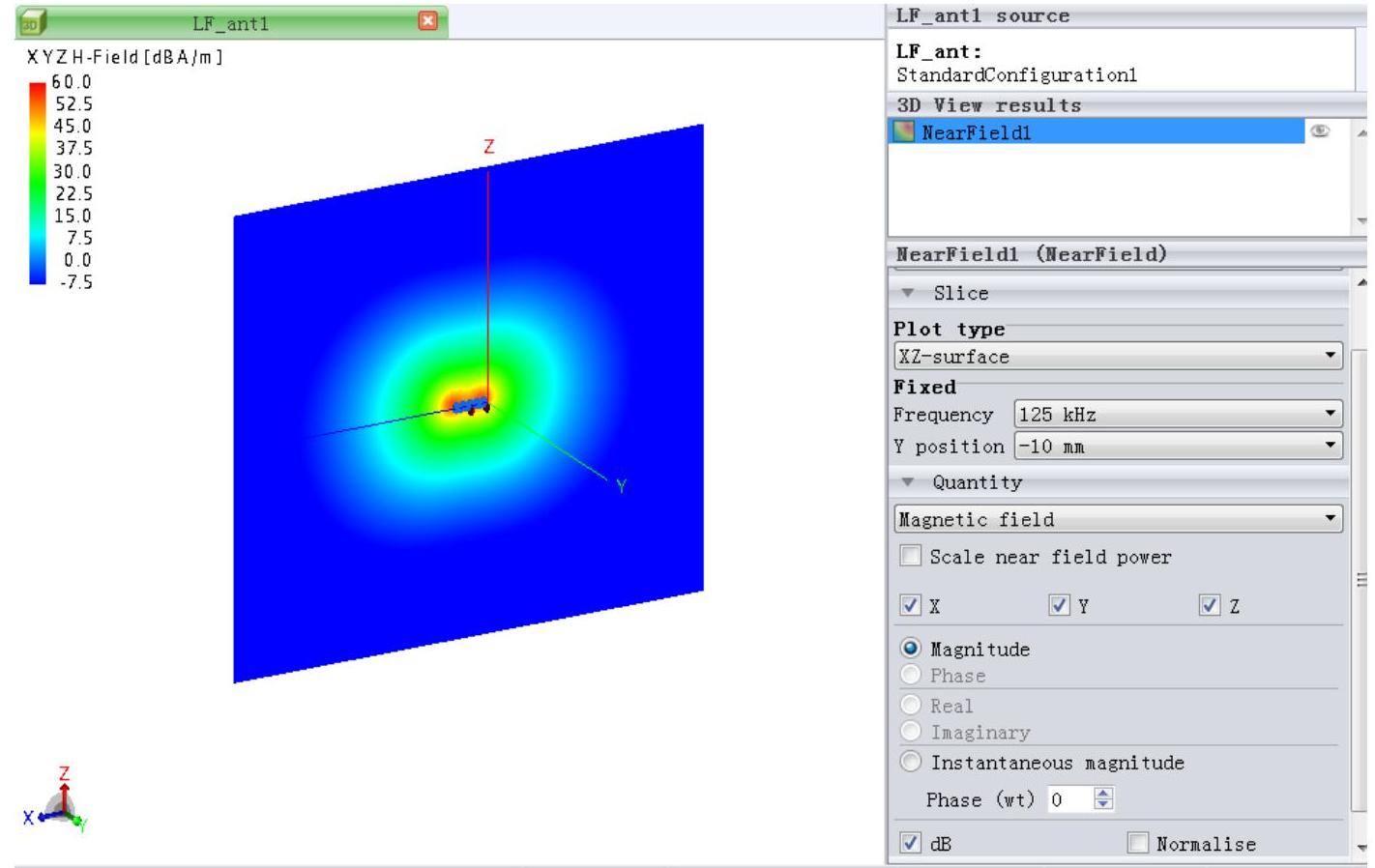

打开POSTFEKO，在“Home”菜单中选择“Near field”→“Near field1”，在右侧控制窗口中选择“Magnetic field”选项，并勾选“dB”复选框，得到磁场分布图，如图5-76所示。
图5-76 近场磁场分布图
