绝大多数(几个波长以上)的工程问题,包括辐射、散射,包含金属、介质的问题,均可以选择多层快速多极子方法,其内存需求正比于N×log(N),计算时间正比于N×logN×logN,是应用最多的求解技术之一。
在没有设置有限元法、勾选时域有限差分方法、没有设置高频方法时,单击“Solve/Run”菜单中的“Solver settings”按钮,如图4-22所示,弹出“Solver settings”对话框,选择“MLFMM/ACA”选项卡,选中“Solve model with the multilevel fast multipole method(MLFMM)”单选按钮,如图4-23所示。

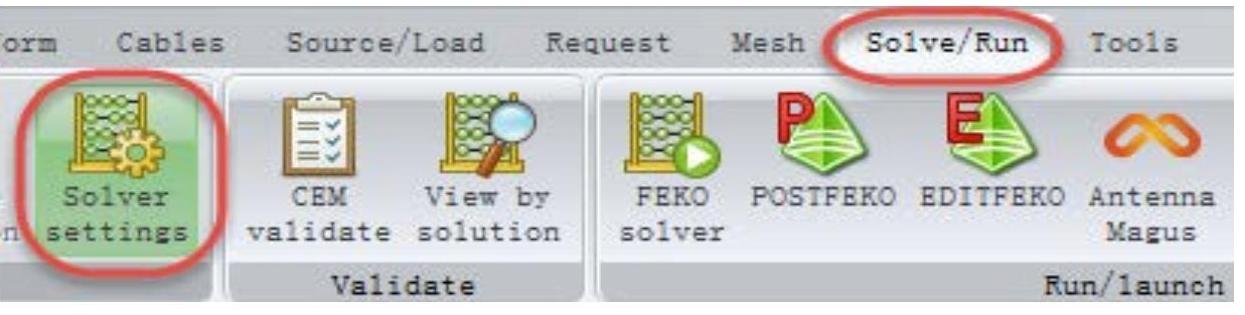

图4-22 设置MLFMM求解器1

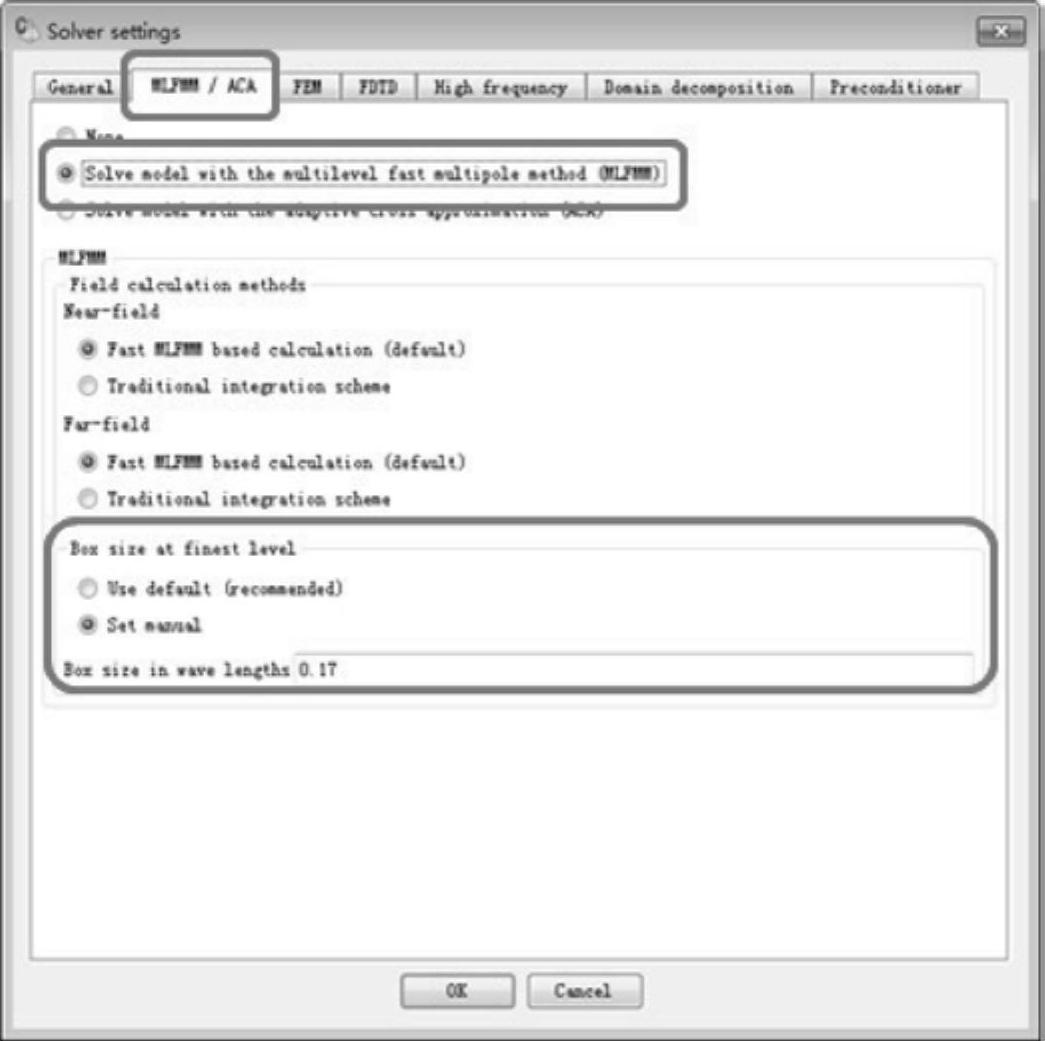

图4-23 设置MLFMM求解器2
在选择了多层快速多极子方法时,可以选择预条件(Preconditioner),默认的预条件是SuperLU(8193),也可以选择SPAI预条件(8192),也可以设置迭代步数(Maximum number of iterations)和迭代残差(Stopping criterion for residuum)等。
8193预条件适合于未知量在140万以下的问题,收敛好,内存要求较8192多一些。
在“Solver settings”对话框,选择“Preconditioner”选项卡进行设置:
1)Maximum number of iterations:默认值为500。
2)Stopping criterion for residuum:默认值为0.003,也可以设置成0.009。(www.chuimin.cn)
3)Preconditioner:可以选择SuperLU(8193)或SPAI(8192),如图4-24所示。

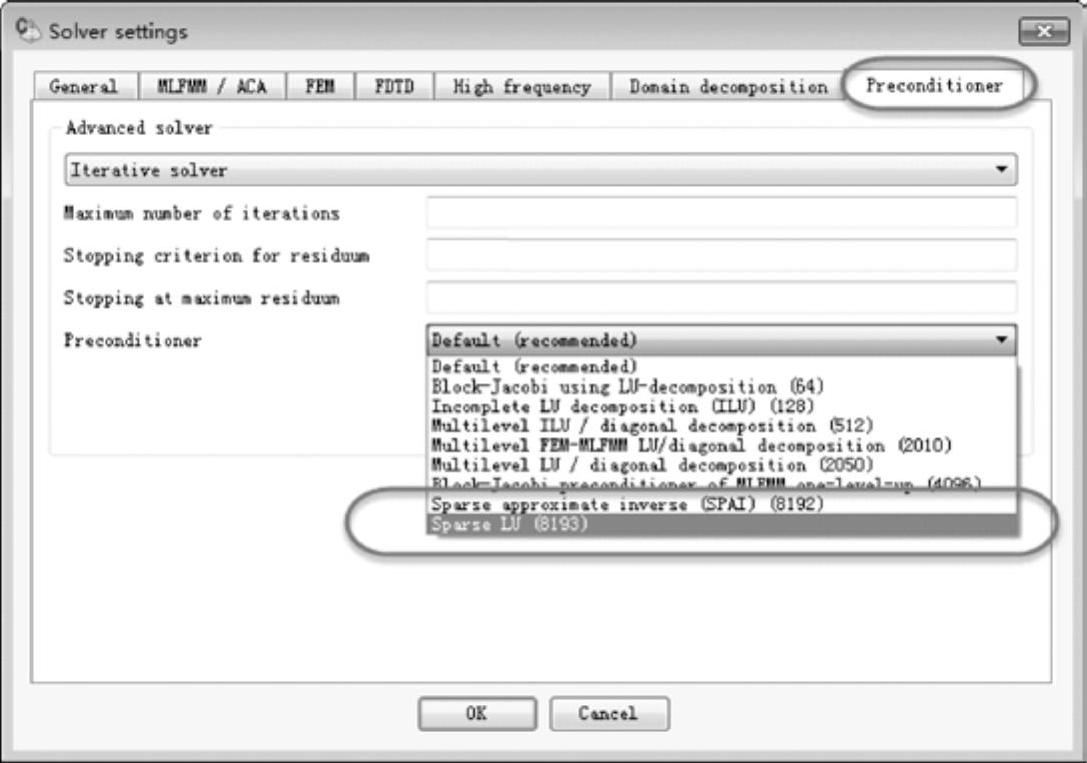

图4-24 设置MLFMM的预条件
关于EFIE&CFIE:当处理的问题是封闭的金属体(法向朝外)时,建议采用CFIE方程,收敛快,封闭模型建立时,默认法向朝外;对于包含金属与介质模型中的金属结构,可以设置为CFIE,并且可以调整其系数(在EDITFEKO中完成)。调整其系数会改变收敛性。
CFIE方法主要是针对多层快速多极子方法,为改进其收敛性所采用的技术。目前,多层快速多极子方法与物理光学法混合(MLFMM+PO/LEPO)不支持CFIE。
CFIE方法的设置(注意,设置的是面元):在模型和求解树形浏览器中,选择模型,展开“Faces”结点,选中需要设置为CFIE的面元,单击鼠标右键,选择“Properties”选项,在弹出的“Face properties”对话框中单击“Solution”选项卡,修改“Integral equation”为“Combined field”,如图4-25所示。

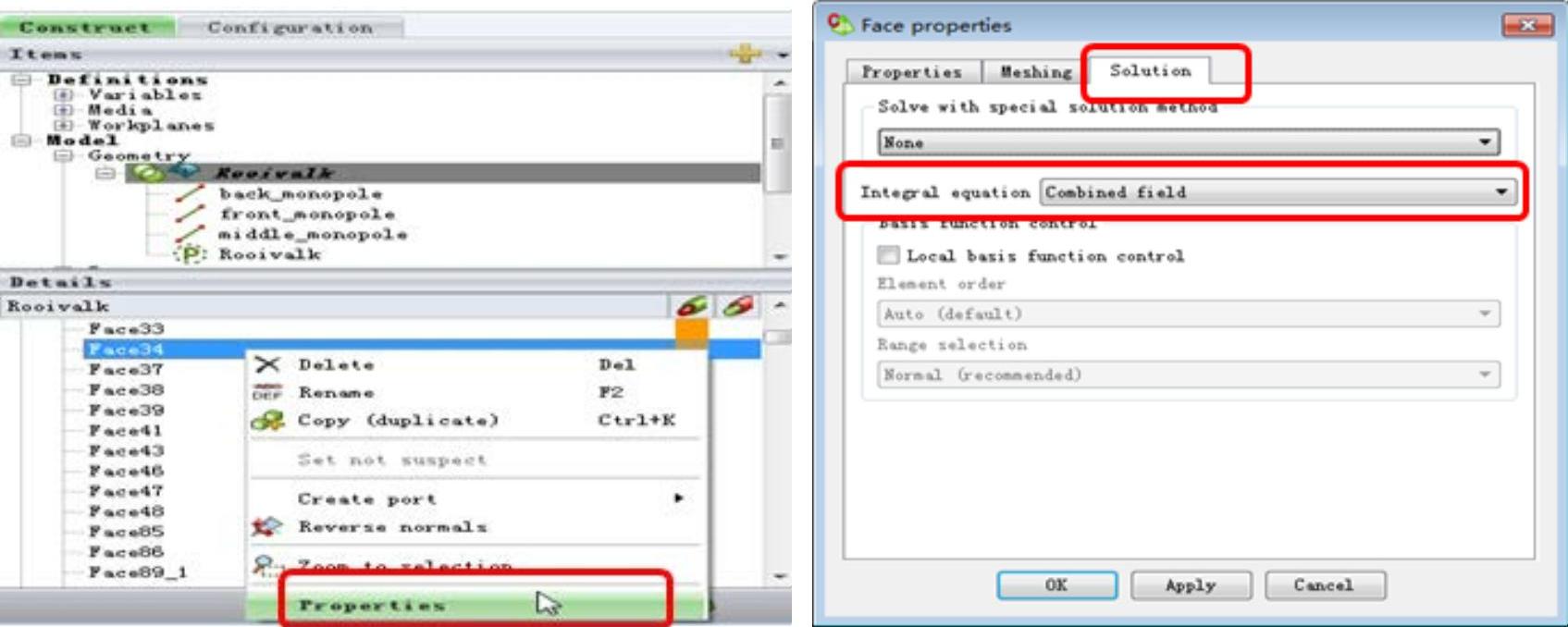

图4-25 设置面元的求解属性为“Combined field”
建议的网格划分尺寸为:波长/3~波长/10,对于宽频带问题,建议分频段来计算,以提高效率。但当模型的细节太多时,会造成近场矩阵增加,计算内存会随着近场矩阵的增加而增加,可以调整Box Size大小(在0.16~0.25之间取值),默认值是0.23,当这个值减小时,会降低近场矩阵的大小,从而节约内存。在图4-23中,可以调整“Box size at finest level”,选中“Set manual”单选按钮,并设置“Box size in wave lengths”。
可参考光盘自带的工程“…/projects/chapter4/solver/MLFMM/*.cfx”了解各种快速多极子技术的使用与设置。
