有限元方法是近似求解数理边值问题的一种数值技术，有限元方法思想最早在20世纪40年代由Courant提出，在50年代用于飞机设计。有限元法是采用整个区域上的变分原理或某种弱提法得到积分形式的控制方程，而边界条件通过引入积分表达式来隐式体现，也可以最后用显式引进。FEKO中的有限元采用与矩量法混合方法。在这个边界的内部用有限元法给出场的表达，而外部区域的场用边界积分表达。......
2023-10-31
FEKO仿真原理及工程应用|网格剖分技术
【摘要】：图4-18 全局网格剖分规则建议值FEKO也支持局部剖分规则定义，保证局部模型细节的网格和端口的电参数性能，可以支持局部网格的剖分规则：● 支持棱边剖分规则，如图4-19所示。图4-19 设置棱边剖分规则图4-20 设置面元剖分规则设置了局部剖分规则的棱边、面元或体，在剖分的时候会按照局部剖分规则来剖分，没有设置剖分规则的其他棱边、面元和体，就会选择在“Create Mesh”对话框中设置的全局剖分尺度来生成网格。
CADFEKO中内置网格剖分器，可以剖分线网格、三角形面网格、四面体和六面体网格、高阶三角形网格等，与求解器相关。网络类型与对应求解器说明见表4-2。

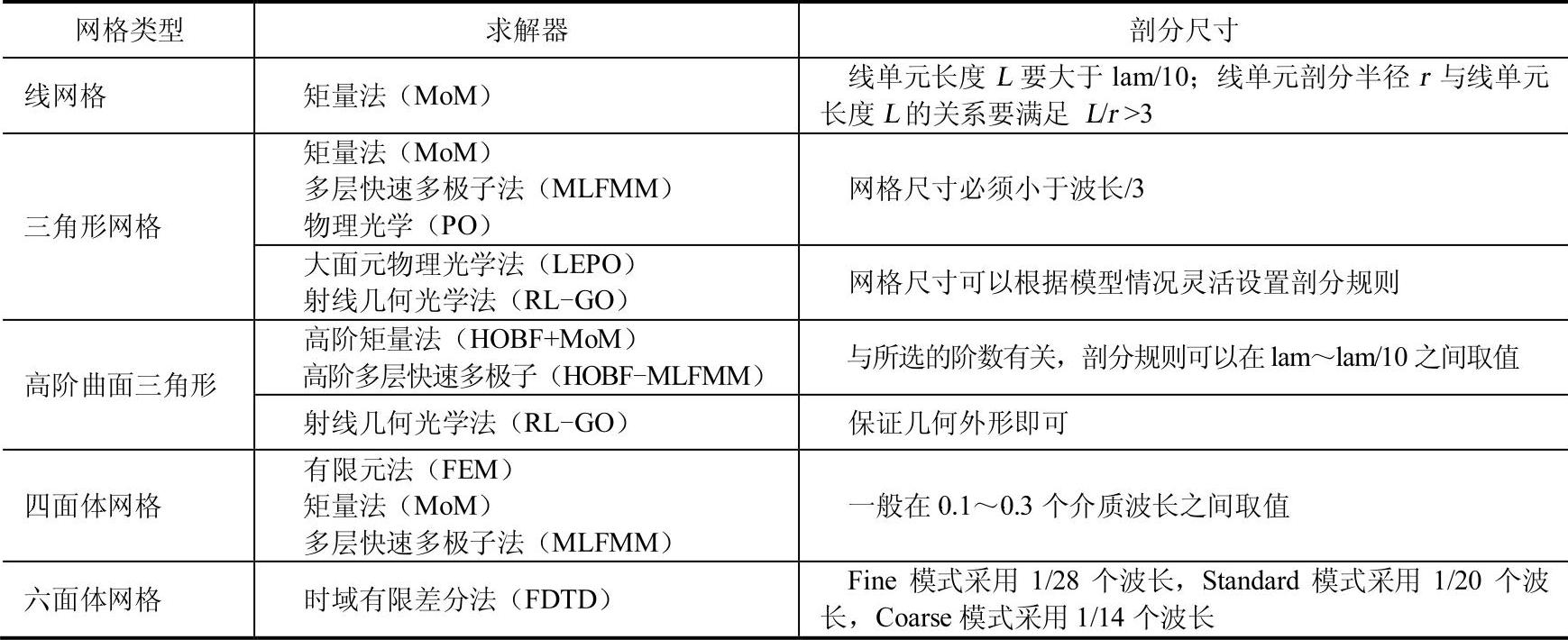

表4-2 网格类型与对应求解器说明
要设置全局网格剖分尺寸，单击“Mesh”菜单中的“Create mesh”按钮，或直接按〈Ctrl+M〉快捷键，弹出“Create mesh”对话框，进行网格剖分，这里选择用户自定义方式（即Custom），如图4-17所示。

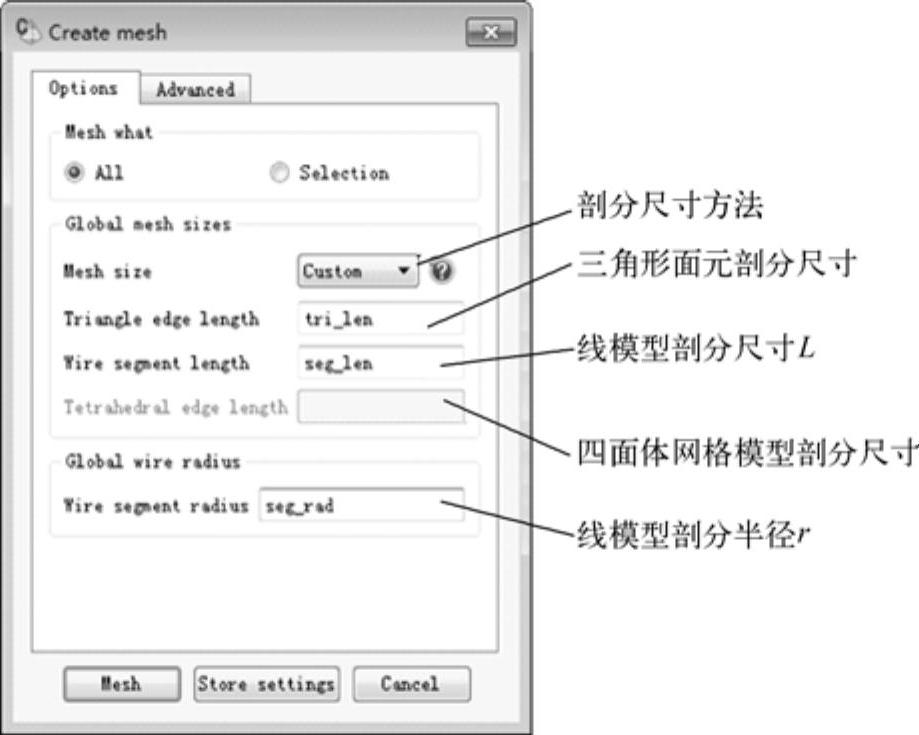

图4-17 全局网格剖分
在图4-17中设置“Mesh size”时，还可以选择“Coarse”“Standard”和“Fine”选项，选择这3种方式必须先设置好工作频率，软件在进行网格剖分时，会根据工作频率、材料属性和模型情况来生成网格。全局网格剖分规则建议值如图4-18所示。

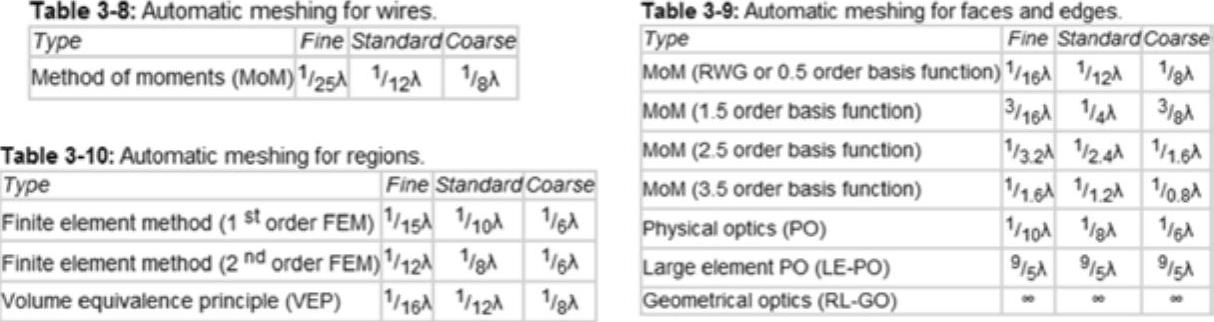

图4-18 全局网格剖分规则建议值
FEKO也支持局部剖分规则定义，保证局部模型细节的网格和端口的电参数性能，可以支持局部网格的剖分规则（支持参数化）：(www.chuimin.cn)
● 支持棱边（Edges）剖分规则，如图4-19所示。
● 支持面元（Faces）剖分规则，如图4-20所示。
● 支持体区域（Region）的剖分规则。

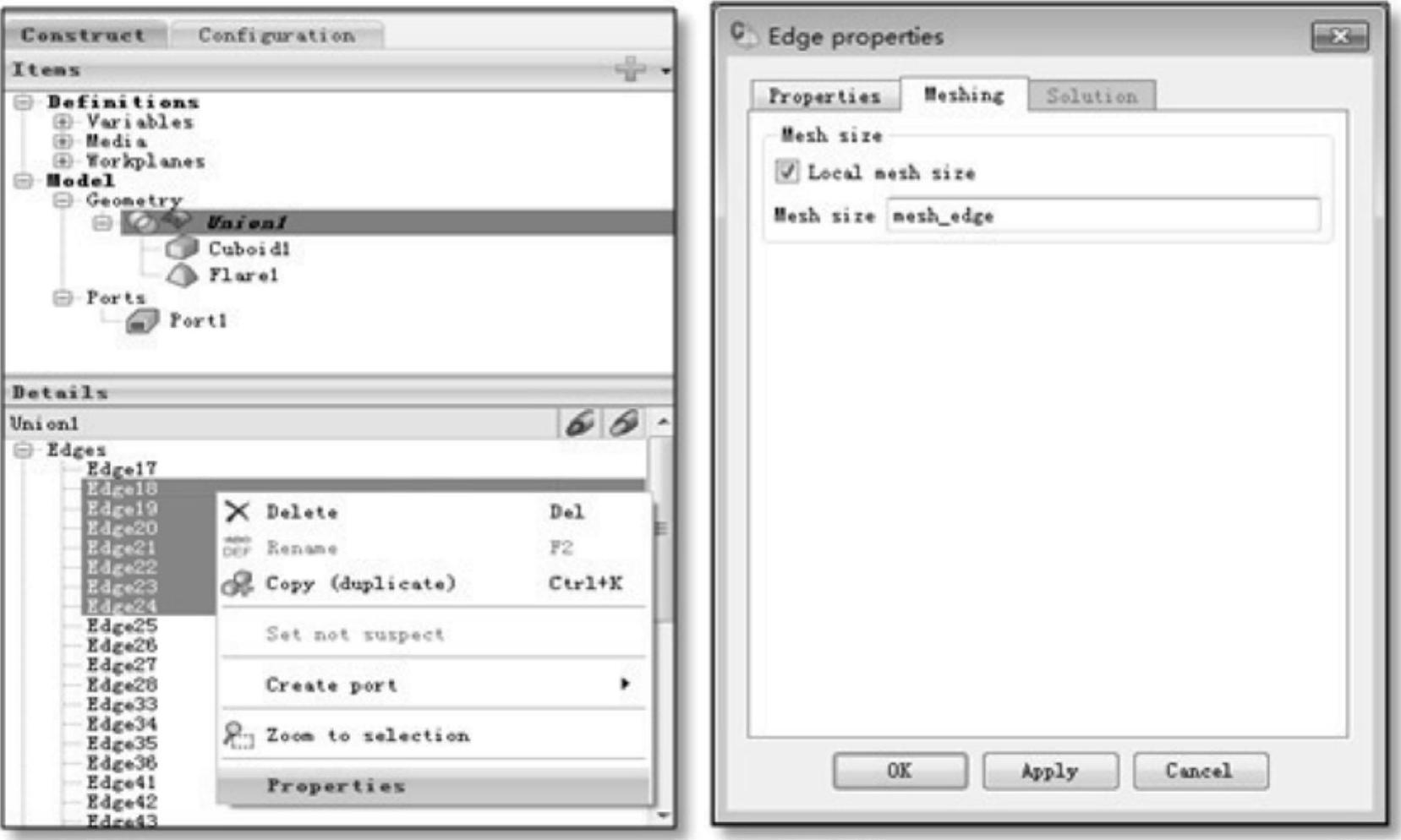

图4-19 设置棱边剖分规则
图4-20 设置面元剖分规则
设置了局部剖分规则的棱边、面元或体，在剖分的时候会按照局部剖分规则来剖分，没有设置剖分规则的其他棱边、面元和体，就会选择在“Create Mesh”对话框中设置的全局剖分尺度来生成网格。
