FEKO仿真原理应用计算参数设置
【摘要】：在3D视图的右侧是计算参数设置面板，可以选择不同工程、不同参数、不同极化、线性值/dB值等，如图3-42所示。2）3D视图显示的结果选择有远场、近场、电流等，对应CADFEKO中的Request部分的设置。9）2D曲线显示时显示横坐标要显示的参量，可以是工作频率、Theta、Phi等。Theta:通常在设置远场计算时，theta的默认设置区间是0～180，Phi的默认设置区间是0°～360°，该设置就是要把theta在-180°～180°区间内的值都显示出来。图3-42 计算参数设置面板

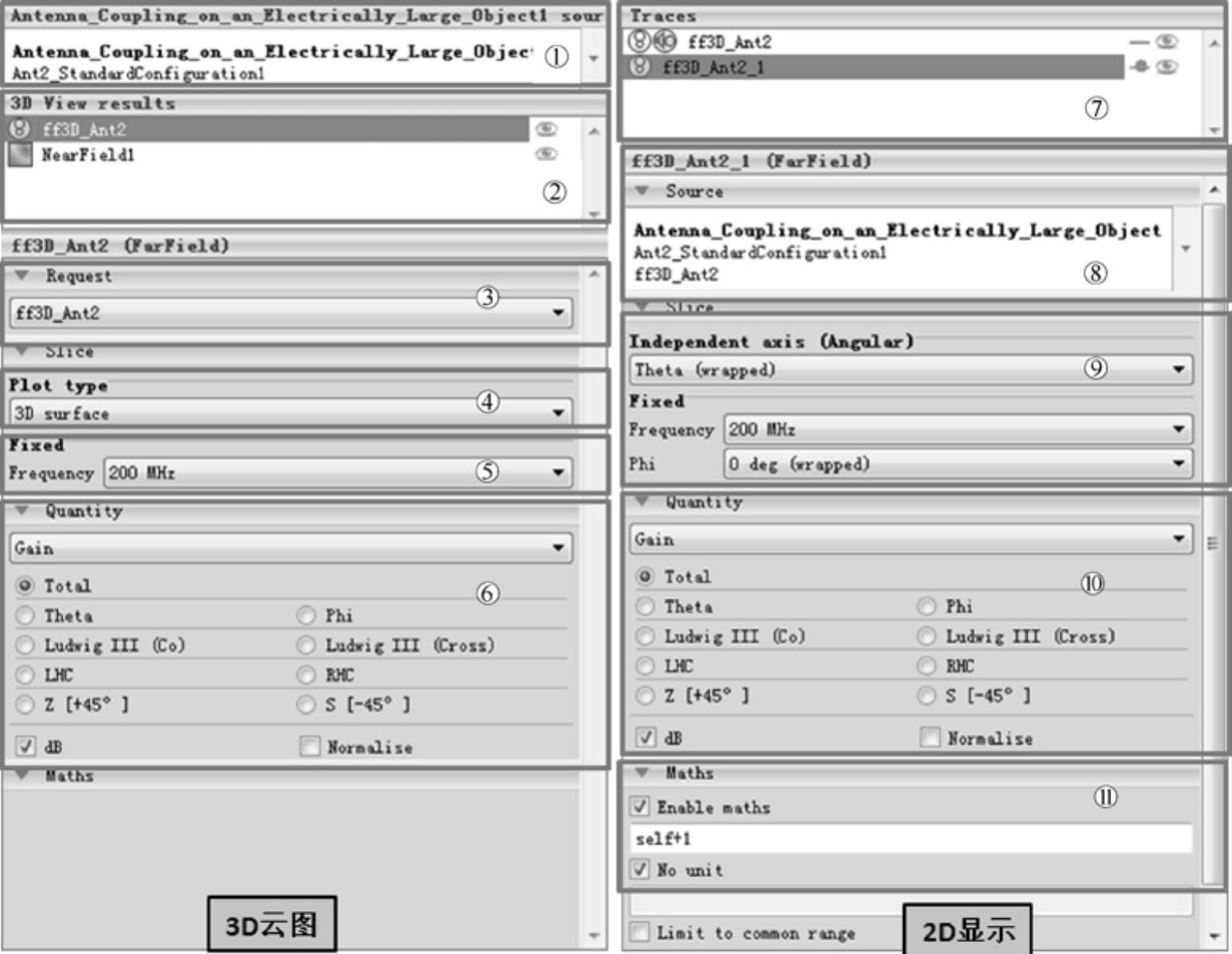

在3D视图的右侧是计算参数设置面板，可以选择不同工程、不同参数、不同极化、线性值/dB值等，如图3-42所示。
1）3D视图显示时，选择工程文件或不同的求解配置。
2）3D视图显示的结果选择有远场、近场、电流等，对应CADFEKO中的Request部分的设置。
3）3D视图显示时选择CADFEKO中设置的Request。
4）3D视图显示时选择显示类型：3D surface、Phi cut或Theta Cut。
5）3D视图显示时选择工作频率点。
6）3D视图显示时选择显示工程参数，不同参数，对于矢量参数，分量会不同。如果显示的是RCS，那么分量会包括模值（Total）、Theta分量、Phi分量、路德维格同极化（Ludwig III(Co)）、路德维格交叉极化（Ludwig III(Cross)）、左旋极化（LHC）、右旋极化（RHC）、dB值/线性值、归一化值（Normalise）等。
7）2D曲线显示时选择要显示的曲线（CADFEKO中设置的Request）。(www.chuimin.cn)
8）2D曲线显示时显示工程文件。
9）2D曲线显示时显示横坐标要显示的参量，可以是工作频率、Theta、Phi等。
Theta(wrapped):通常在设置远场计算时，theta的默认设置区间是0～180，Phi的默认设置区间是0°～360°，该设置就是要把theta在-180°～180°区间内的值都显示出来。
10）2D曲线显示时显示的参量（纵坐标）。
11）2D曲线显示时参量的数学运算。
图3-42 计算参数设置面板
