Feko仿真原理和工程应用：菜单栏与工具按钮
【摘要】：工程文件管理快捷操作按钮集中的主要按钮如下：1）新建工程：“”。图3-15 “Construct”菜单中的各按钮表3-2 “Construct”菜单中各按钮的说明● 定义变量：每个新建工程已定义的默认5个变量是：常量pi、绝对介电常数eps0、绝对磁导率mu0、光速c0和波阻抗zf0。图3-16 FEKO可以定义的材料● 定义等效源：FEKO提供丰富的发射源和接收天线等效方法。图3-19 定义无限大平面和阵列4）“Transform”菜单中的按钮如图3-20所示，具体说明见表3-3。
工程文件管理快捷操作按钮集中的主要按钮如下：
1）新建工程(.cfx)：“
”。
2）打开工程文件(.cfx)：“
”。
3）保存工程文件(.cfx)：“
”。
4）撤销操作(Undo)：“
”。
5）返回操作(Redo)：“
”。
菜单与工具栏说明如下：
1）“
”菜单如图3-13所示。
图3-13 “工程文件管理”菜单
2）“Home”菜单中的各按钮如图3-14所示，具体说明见表3-1。
图3-14 “Home”菜单中的各按钮

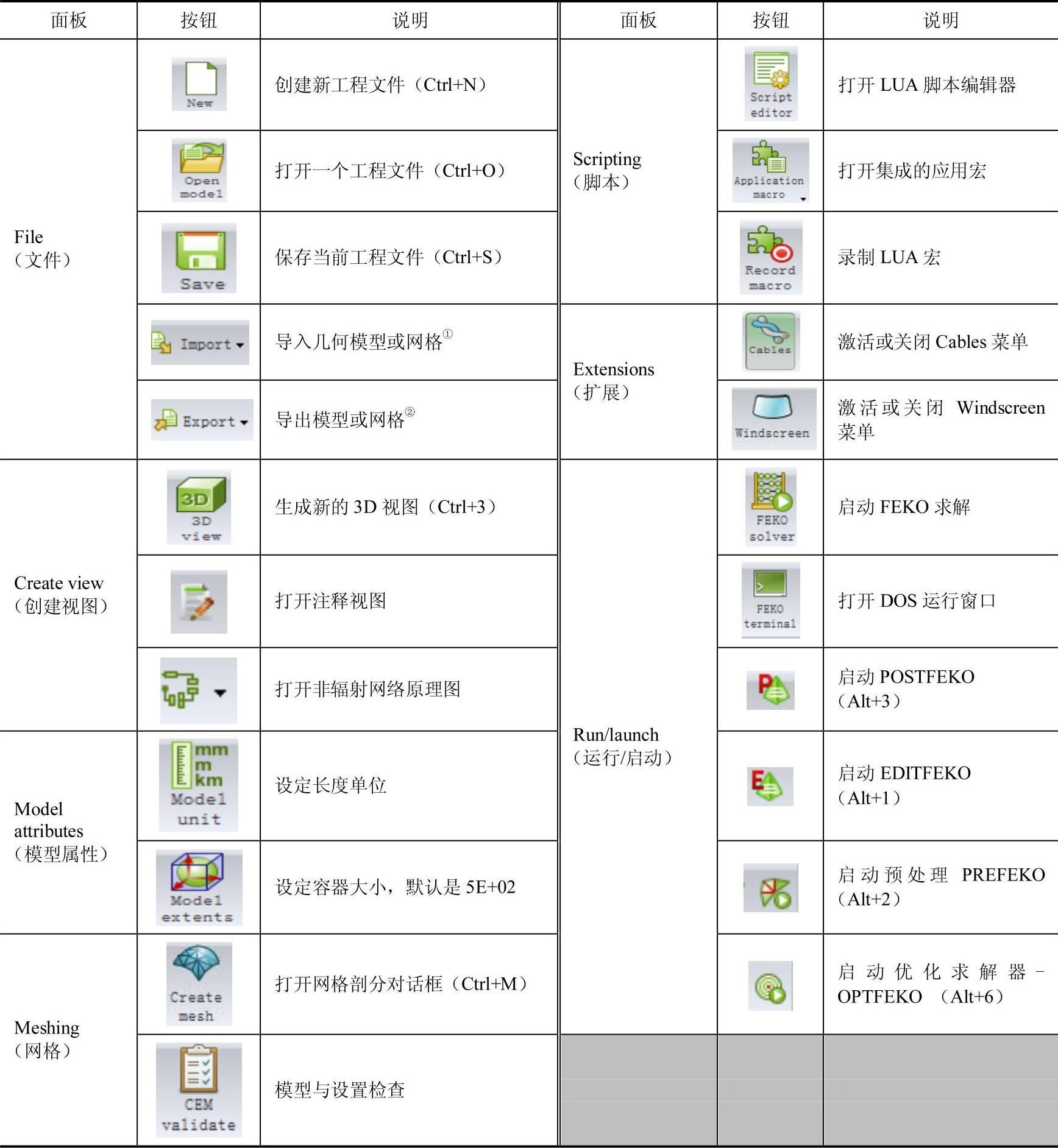

表3-1 “Home”菜单中各按钮的说明
①可以导入的CAD格式。
②可以导入的网格模型格式。

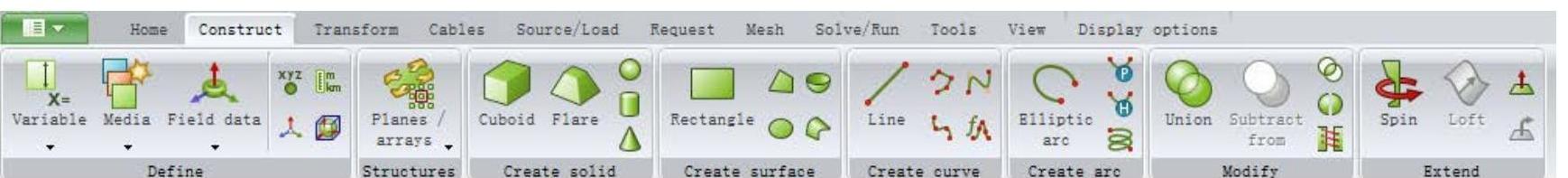

3）“Construct”菜单中的按钮如图3-15所示，具体说明见表3-2。
图3-15 “Construct”菜单中的各按钮
表3-2 “Construct”菜单中各按钮的说明
● 定义变量：
每个新建工程已定义的默认5个变量是：常量pi、绝对介电常数eps0、绝对磁导率mu0、光速c0和波阻抗zf0。
变量的定义包括变量的名称（Name）、表达式（Expression）和注释（Comment）。
通常可以定义工作频率freq，工作波长定义为lam=c0/freq。如果长度的单位设置为毫米（mm），则工作波长需要定义为lam=c0/freq/0.001（换算为毫米mm）。
● 定义材料：
每个新建工程已定义的默认3种材料是：理想电导体（Perfect electric conductor）、理想磁导体（Perfect magnetic conductor）和真空（Free space）。
一个新建立的体模型，默认的材料属性为理想电导体（PEC），如果把体模型的Region设置为Free Space，则表示该体模型为理想金属腔体。
FEKO提供材料库（Material Library），包含常用的90多种材料，并具有在材料库中定义新材料、编辑已定义材料等功能。
FEKO可以定义介质材料（Dielectric medium）、阻抗边界（Impedance sheet）、非理想金属材料（Metallic medium）、风窗玻璃层（Windscreen layers）和分层介质（Layered structures）等，如图3-16所示。

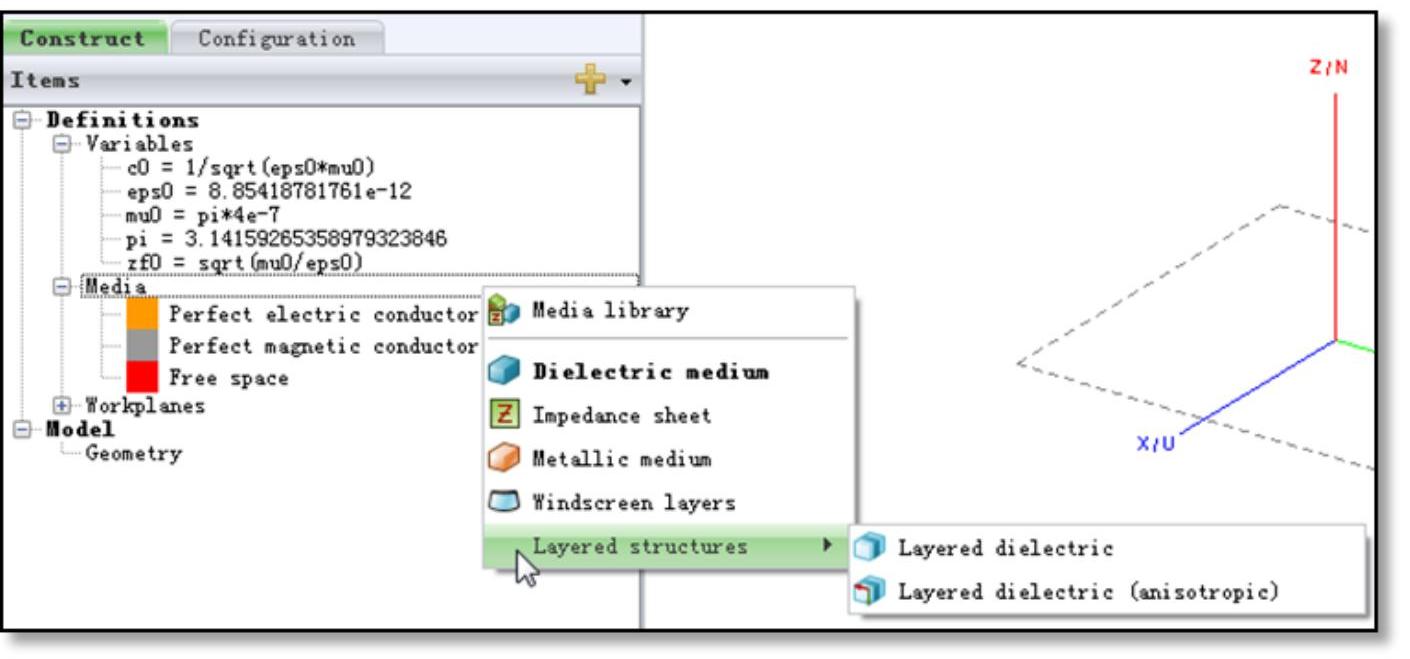

图3-16 FEKO可以定义的材料
● 定义等效源：
FEKO提供丰富的发射源和接收天线等效方法。
FEKO的发射源等效支持远场点源等效源（Far field）、口面近场等效源（Near field）和远场点源球面模式场等效源（Spherical modes）。
远场数据文件：可以直接读入FEKO生成的远场数据输出（.ffe）:Load field data from a FEKO（*.ffe）file；可以直接读入ASCII文本文件（.dat）：Load file data from an external data file，包含6列数据，其格式如下。
# Theta Phi Mag(Etheta) Phase(Etheta) Mag(Ephi) Phase(Ephi)
第1列Theta：角度从0°～180°；
第2列Phi：角度从0°～360°；
第4列Phase(Etheta)：取值从-180°～180°；
第6列Phase(Ephi)：取值从-180°～180°；
第1列Theta与第2列Phi：先变第1列Theta值，再变第2列Phi值。
可以直接读入CST远场数据文件(*.ffs):Load field data from a CST far field scan(*.ffs)，如图3-17所示。
图3-17 远场数据文件
口面近场数据文件：可以直接读入FEKO生成的近场数据输出(.efe,.hfe):Load from*.efe and *.hfe file；可以直接读入ASCII文本文件(.dat)：Load two ASCII text files，包含9列数据，其格式如下（以直角坐标系为例）。
# X Y Z Mag(Ex)Phase(Ex)Mag(Ey)Phase(Ey)Mag(Ez)Phase(Ez)
可以直接读入测试数据文件：Orbit/Satimo***measurement file。
可以读入专业高速电路软件Cadence-Sigrity仿真得到的数据文件：Sigrity(*.nfd)input file。

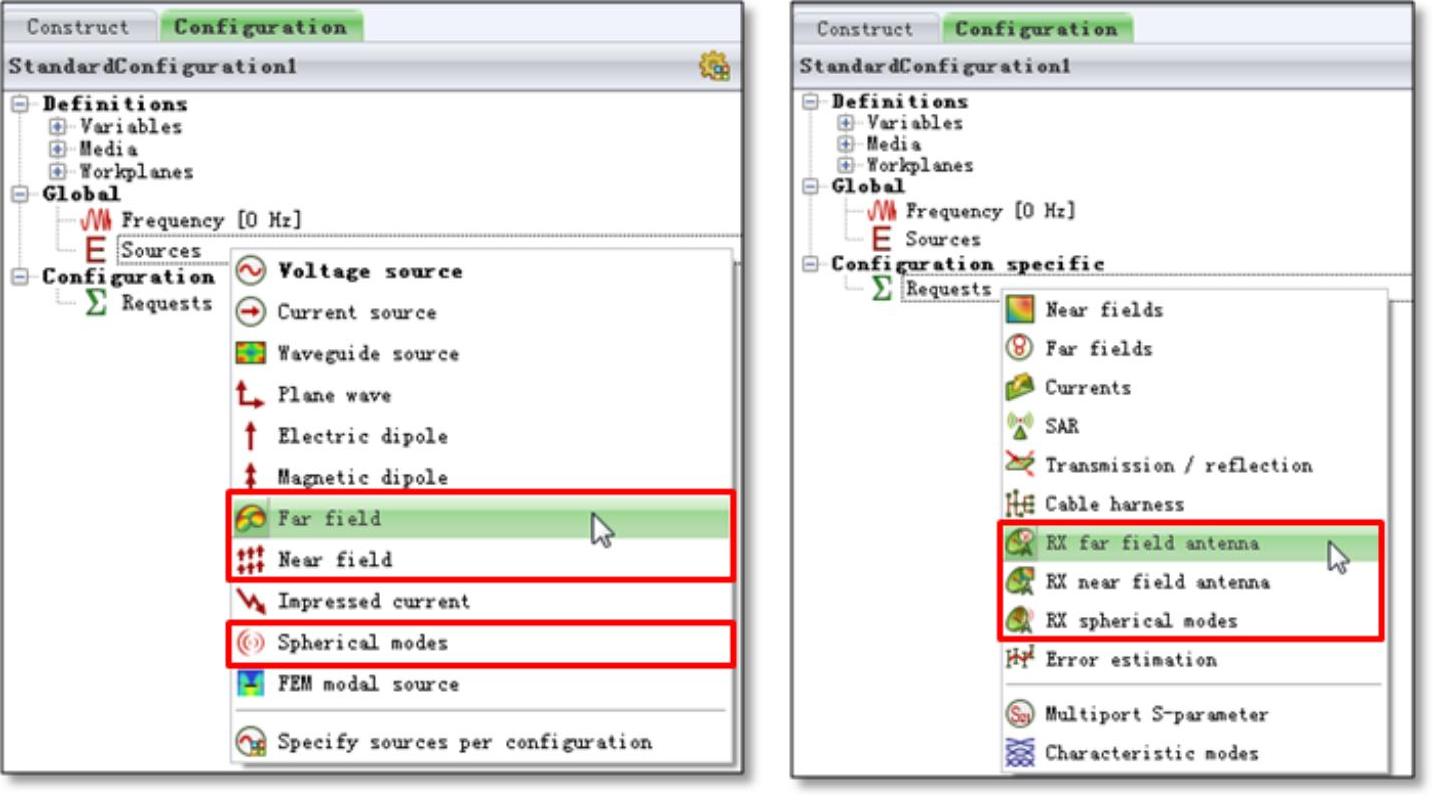

FEKO的接收天线等效支持远场方向图等效（Rx for field antenna)、口面近场等效（RX near field antenna）、远场球面模式等效（RX spherical modes），如图3-18所示。
图3-18 口面近场数据文件

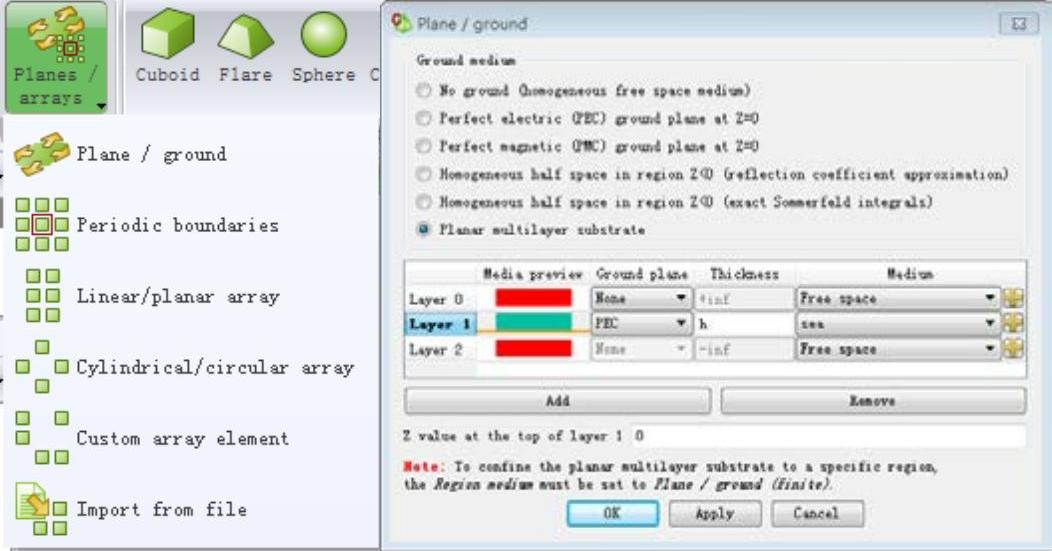

● 定义无限大平面和阵列（见图3-19）：
定义无限大地平面——Plane/ground。
理想电导体地平面——Perfect electric(PEC)ground plane at Z=0。(www.chuimin.cn)
理想磁导体地平面——Perfect electric(PMC)ground plane at Z=0。
半空间均匀介质——Homogeneous half space in region Z＜0。
平面格林函数——Planar multilayer substrate。
周期边界——Periodic boundaries。
线/平面阵——Linear/planar array。
柱面/环面阵——Cylindrical/circular array。
用户自定义阵列——Custom array element。
外部读入阵列文件——Import from file。
图3-19 定义无限大平面和阵列
4）“Transform”菜单中的按钮如图3-20所示，具体说明见表3-3。

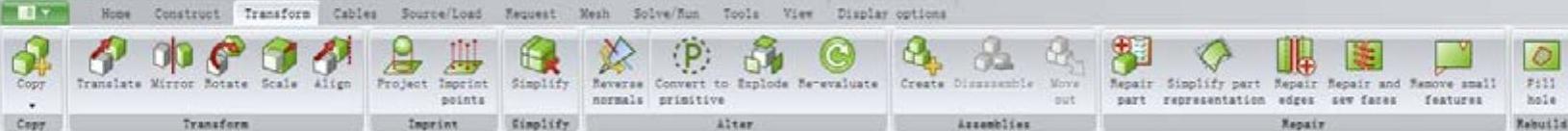

图3-20 “Transform”菜单中的各按钮

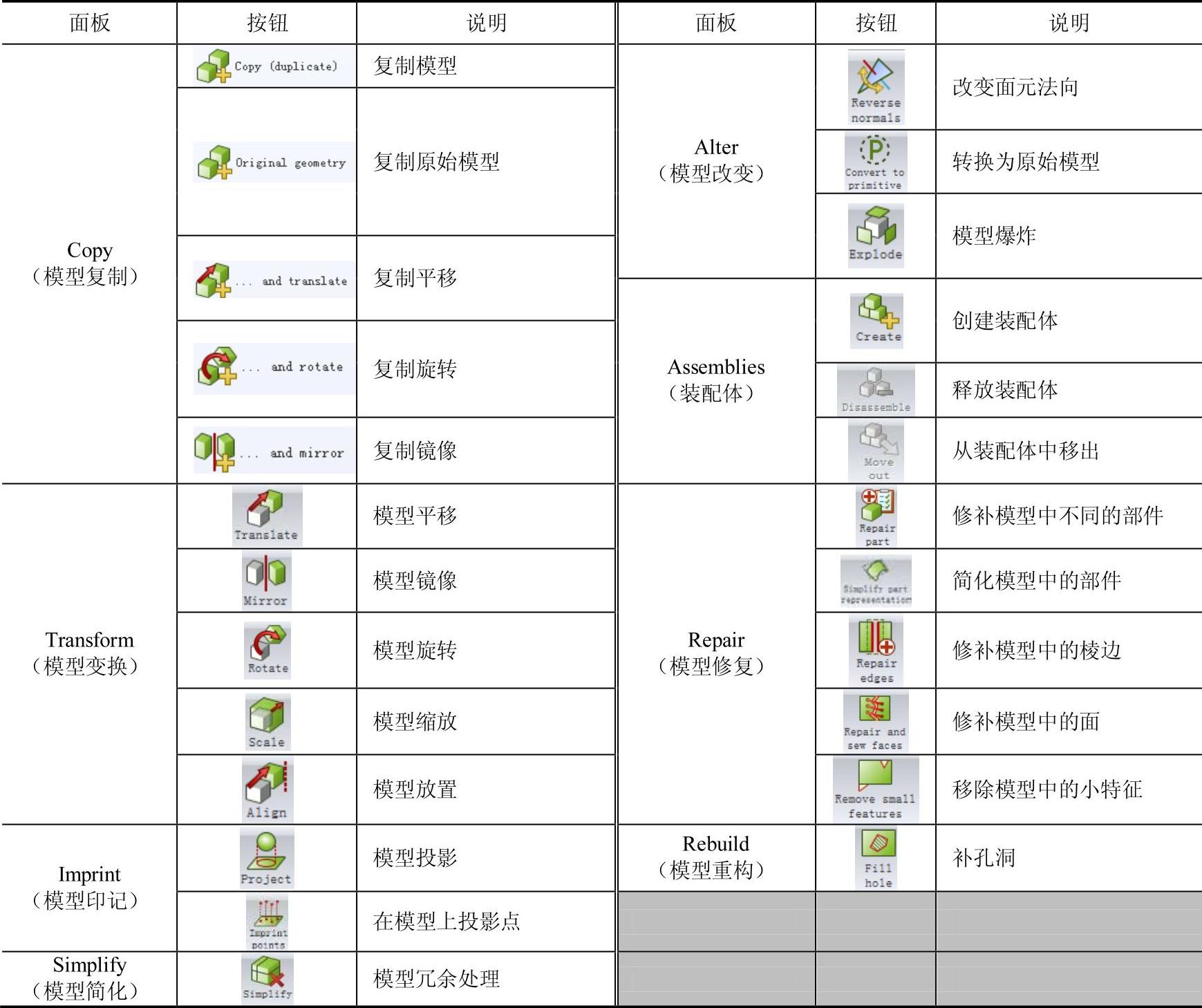

表3-3 “Transform”菜单中各按钮的说明
● 原始模型：如果一个模型中删除了一些面元，则原始模型就是包含了已删除面元的模型。
● 转换为原始模型：即删除模型建立的过程（如各种布尔操作等）。
● 模型修复：该功能需要对要处理的模型执行“Convert to primitive”命令。
5）“Cables”菜单中的按钮如图3-21所示，具体说明见表3-4。
图3-21 “Cables”菜单中的各按钮

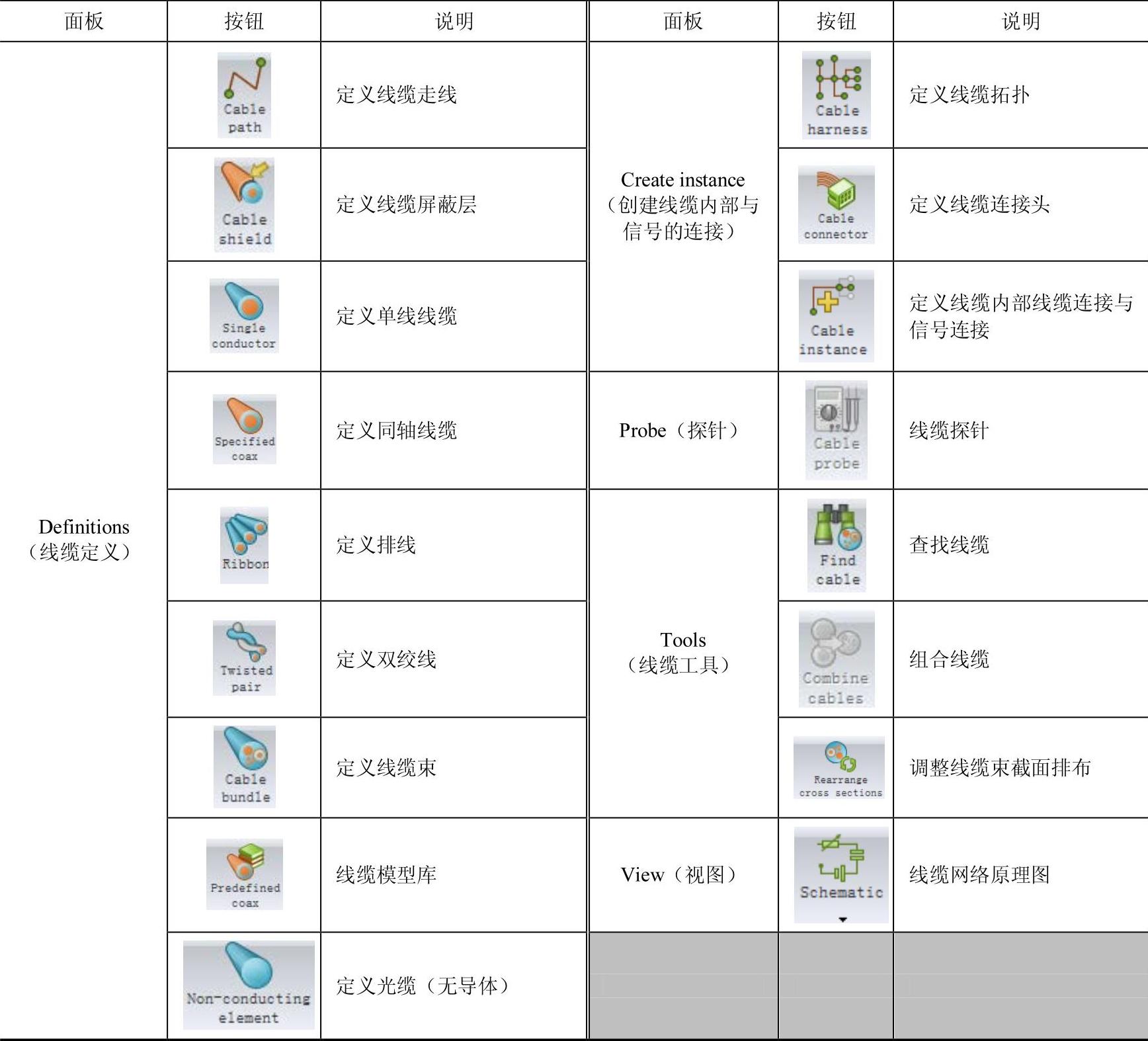

表3-4 “Cables”菜单中的各按钮的说明

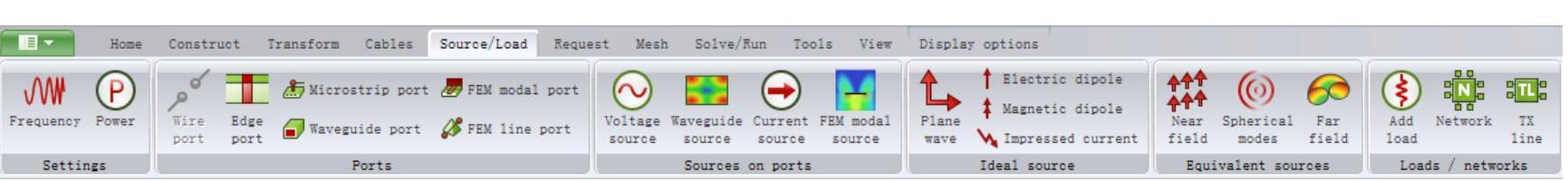

6）“Source/Load”菜单中的按钮如图3-22所示，具体说明见表3-5。
图3-22 “Source/Load”菜单中的各按钮

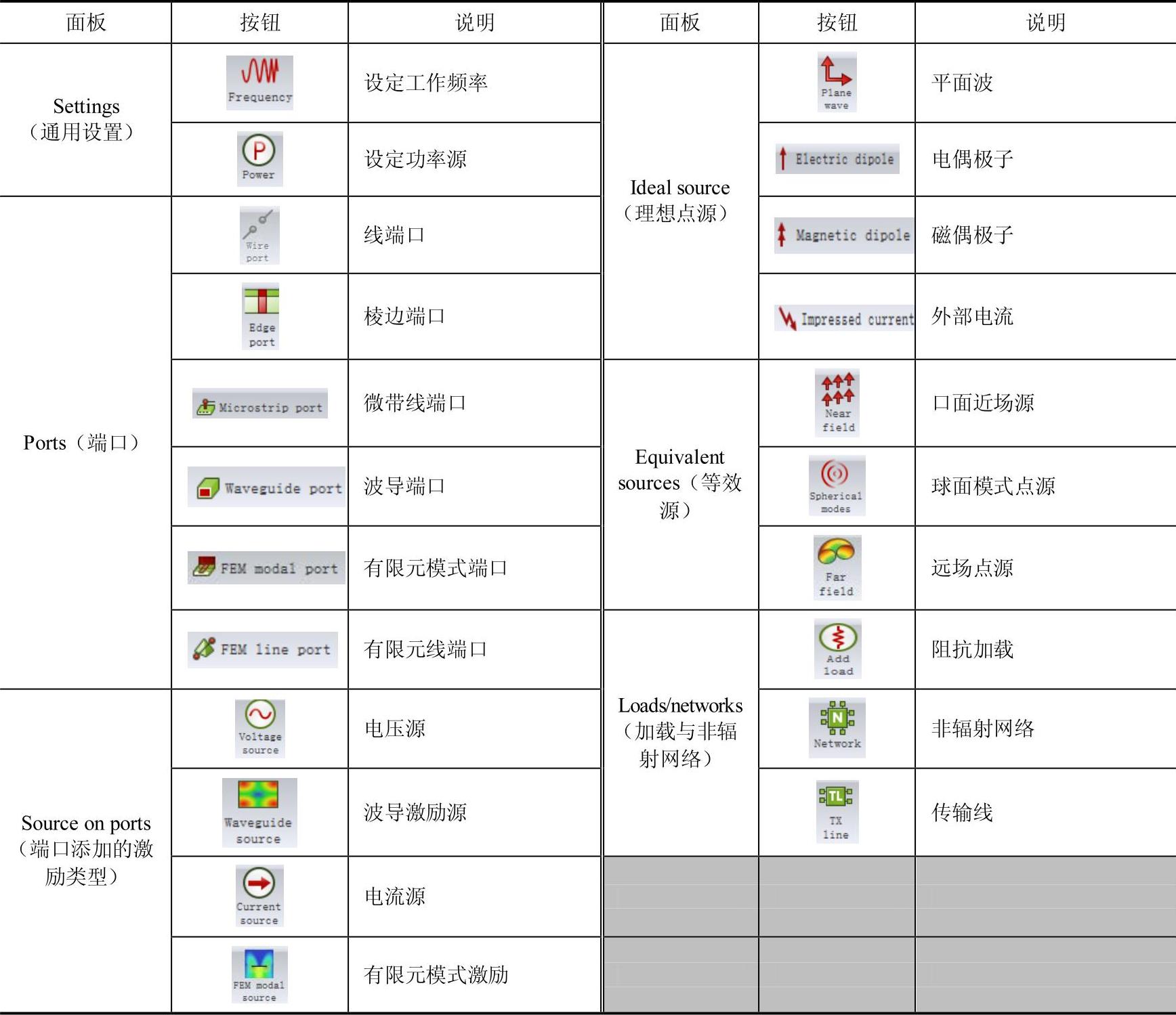

表3-5 “Source/Load”菜单中的各按钮的说明
7）“Request”菜单中的按钮如图3-23所示，具体说明见表3-6。

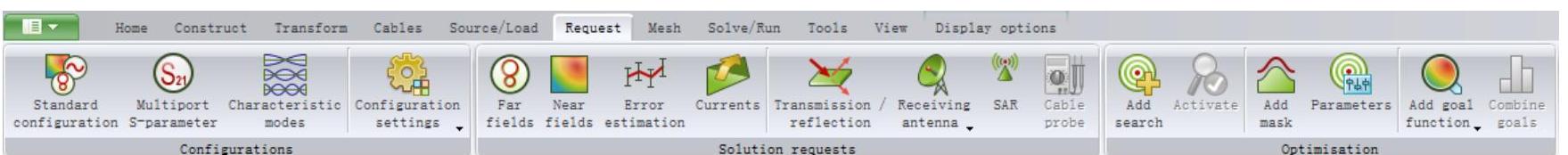

图3-23 “Request”菜单中的各按钮
表3-6 “Request”菜单中的各按钮的说明
8）“Mesh”菜单中的按钮如图3-24所示，具体说明见表3-7。
图3-24 “Mesh”菜单中的各按钮
表3-7 “Mesh”菜单中的各按钮的说明

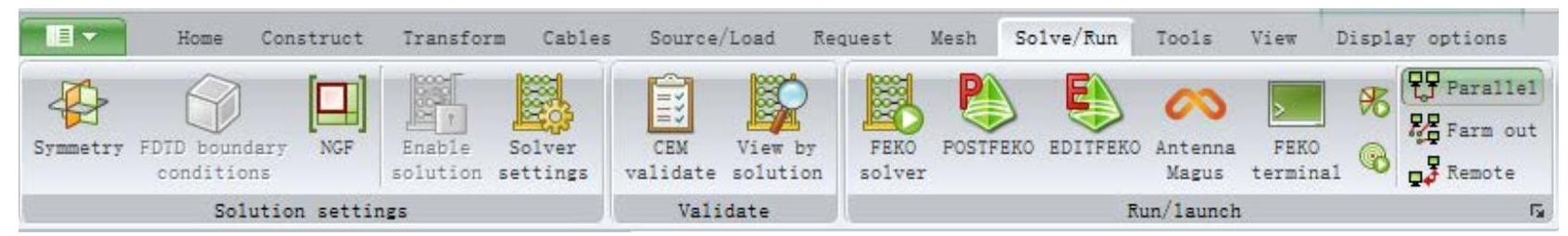

9）“Solve/Run”菜单中的按钮如图3-25所示，具体说明见表3-8。
图3-25 “Solve/Run”菜单中的各按钮

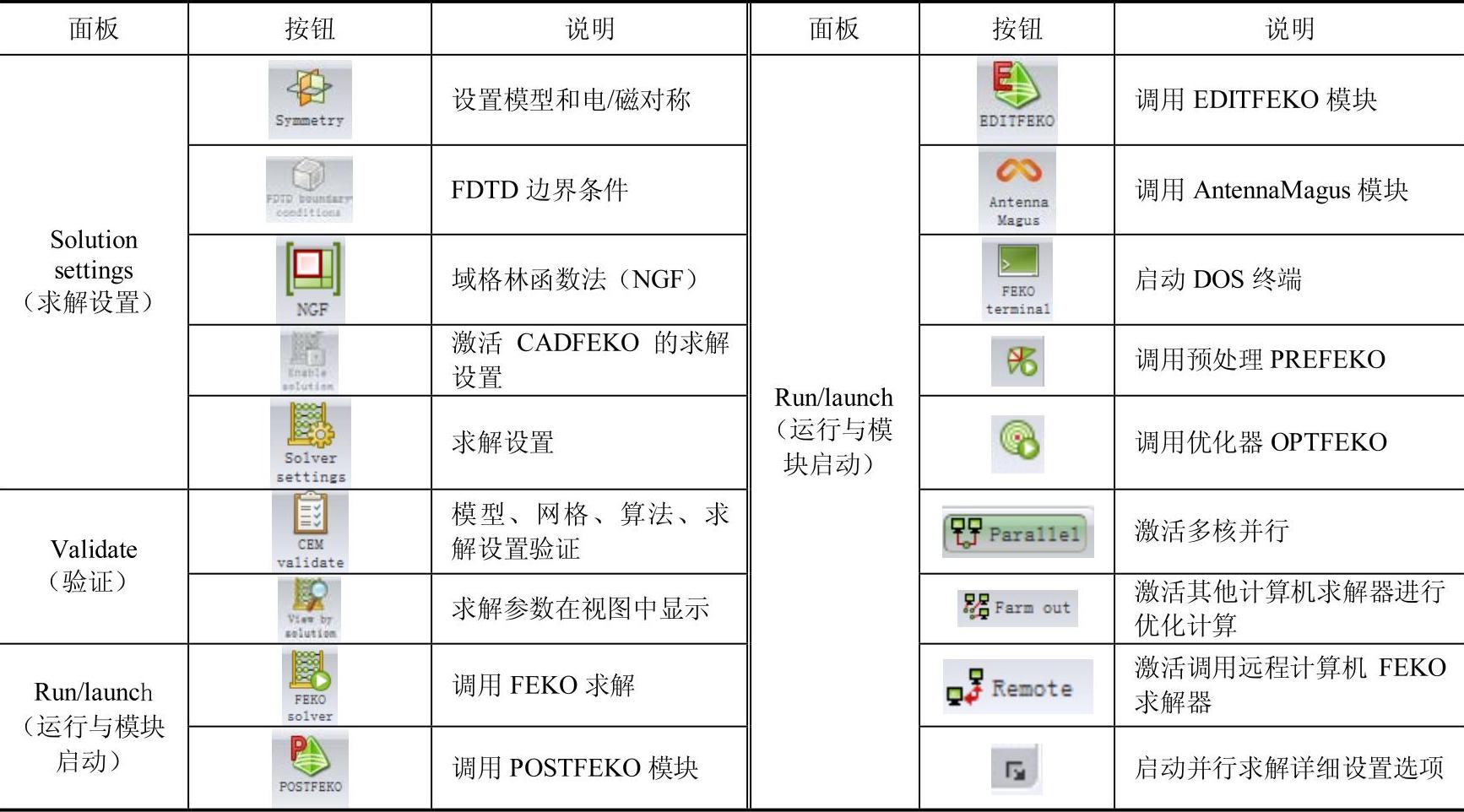

表3-8 “Solve/Run”菜单中的各按钮的说明

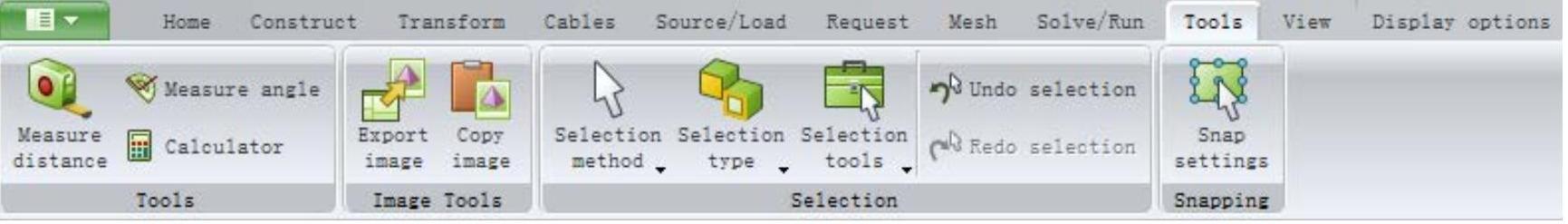

10）“Tools”菜单中的按钮如图3-26所示，具体说明见表3-9。
图3-26 “Tools”菜单中的各按钮

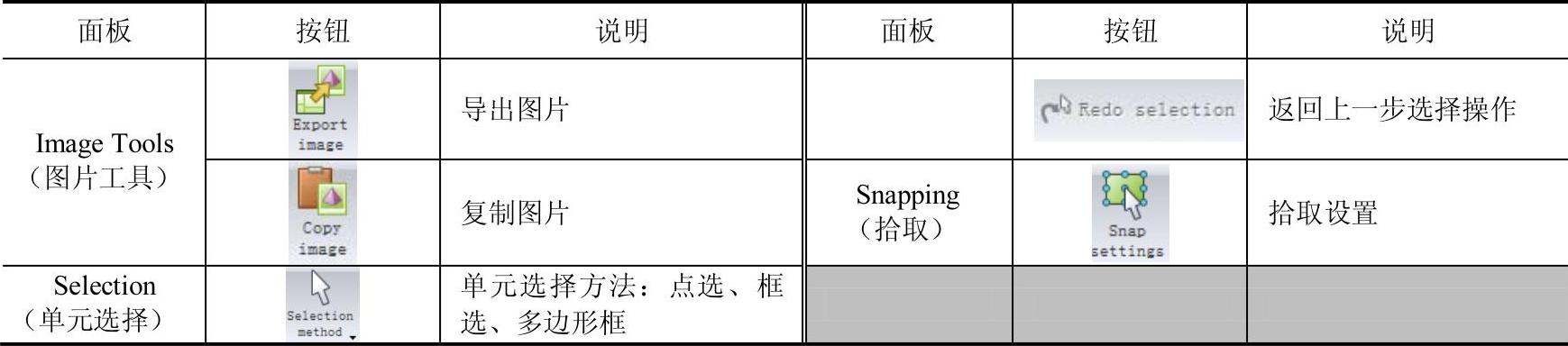

表3-9 “Tools”菜单中的各按钮的说明
（续）
11）“Display options”菜单中的按钮如图3-27所示，具体说明见表3-10。
图3-27 “Display options”菜单中的各按钮
表3-10“ Display options”菜单中的各按钮的说明
