前面已对绘图工具箱进行了简单的介绍，用户可以使用绘图工具箱中的铅笔工具、钢笔工具、直线工具、椭圆工具、矩形工具等来创建基本的矢量图形。

1.使用铅笔工具

利用Flash CS6提供的铅笔工具，可以绘制出随意、变化灵活的直线或曲线。Flash CS6提供了3种铅笔模式。下面简要介绍铅笔工具的使用方法。

（1）新建一个文件，单击绘图工具箱中的铅笔工具图标，激活铅笔工具。

（2）在绘图工具箱底部选择铅笔模式。有“伸直”、“平滑”、“墨水”三种模式，如图2-1所示。各种模式的具体含义及功能如下：

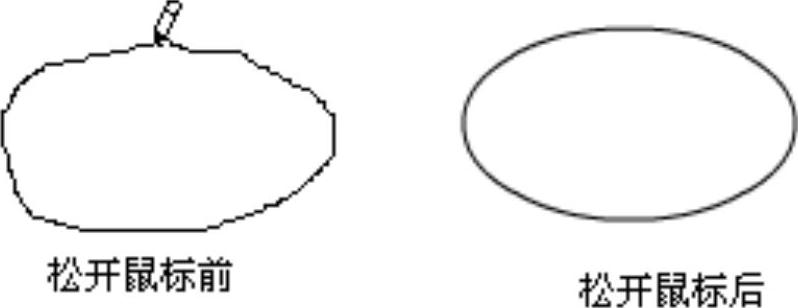

● “伸直”：使绘制出来的曲线趋向于规则的图形。选择这种模式后，使用铅笔绘制图形时，只要按事先预想的轨迹描述，Flash CS6会自动将曲线规整。如想绘制一个椭圆，只要利用铅笔工具绘制出一个接近椭圆的曲线，松开鼠标时，该曲线会自动规整成为一个椭圆，如图2-2所示。

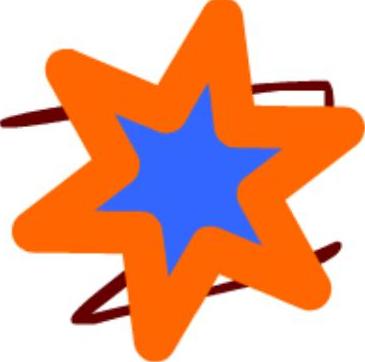

● “平滑”：使用这种模式，可以使绘制出的图形边缘的棱角尽可能地消除，使矢量线更加光滑，如图2-3所示。

图2-1 铅笔模式

图2-2 使用“伸直”铅笔模式

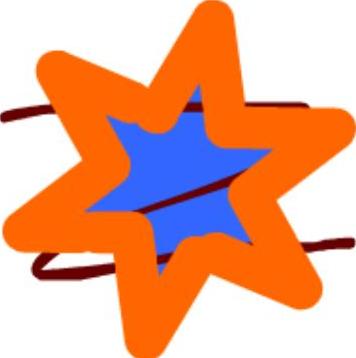

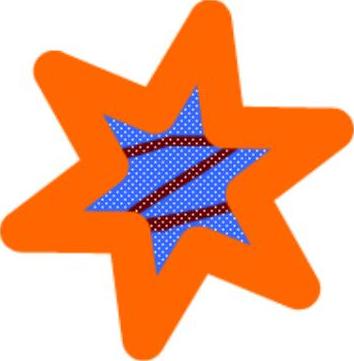

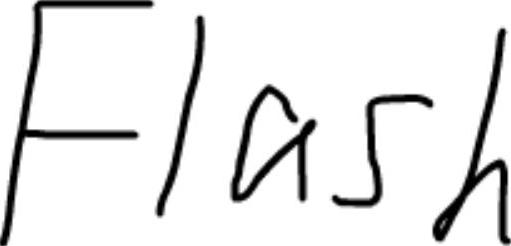

● “墨水”：使用这种模式，可以绘制出来矢量线更加接近手工绘制的矢量线，它对于绘制出来的曲线不做任何调整。例如，选择较粗的笔画，然后在舞台上拖动鼠标，即可得到如图2-4所示的矢量线效果。

图2-3 使用“平滑”铅笔模式

图2-4 使用“墨水”铅笔模式

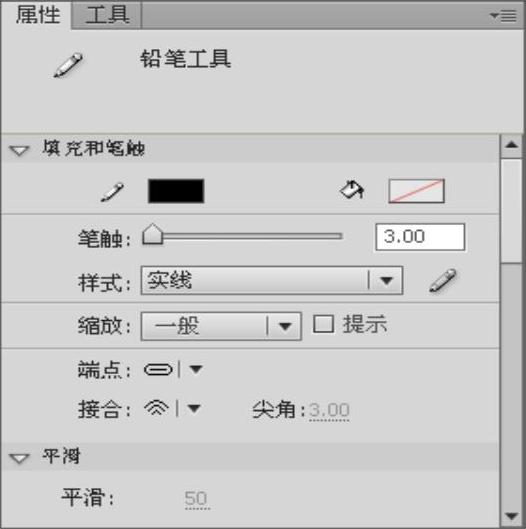

（3）选择铅笔样式。在如图2-5所示的属性设置面板上设置矢量线的宽度、线型、颜色。

● 笔画颜色：可以通过按钮右侧的色块，可以选择绘制出的线条的颜色。

● 笔触：设置线条宽度。读者可以直接在文本框里输入线条的宽度值，也可以通过滑块来调节线条的宽度。

● 样式：设置线条风格设。该选项的下拉列表中包括“极细线”、“实线”、“虚线”、“点状线”、“锯齿线”、“点刻线”和“斑马线”7种可以选择的线条风格。

● 缩放：设置在Flash Player中缩放笔触的方式。其中，“一般”指始终缩放粗细，是Flash CS6的默认设置；“水平”：如果仅水平缩放对象，则不缩放粗细；“垂直”：如果仅垂直缩放对象，则不缩放粗细；“无”：从不缩放粗细。

图2-5 属性设置面板

● 提示：单击选中“提示”复选框，可以在全像素下调整直线锚记点和曲线锚记点，防止出现模糊的垂直或水平线。

● 端点：设定路径终点的样式。

● 接合：定义两个路径片段的相接方式：尖角、圆角或斜角。若要更改开放或闭合路径中的转角，请选择一个路径，然后选择另一个接合选项。

● 尖角：当接合方式选择为“尖角”时，为了避免尖角接合倾斜而输入的一个尖角限制。超过这个值的线条部分将被切成方型，而不形成尖角。

● 平滑：设置Flash平滑所绘线条的程度，默认情况下，平滑值设为50。用户可以指定介于0～100之间的值。平滑值越大，所得线条就越平滑。单击绘图工具箱中的“对象绘制”图标按钮制模式下创建的形状是独立的对象，且在叠加时不会自动合并。分离或重排重叠图形时，也不会改变它们的外形。支持“对象绘制”模型的绘画工具有：铅笔、线条、钢笔、刷子、椭圆、矩形和多边形工具。

（4）在舞台上拖动鼠标，舞台将显示鼠标的运动轨迹。

提示

选择绘图工具栏的铅笔工具后，按住Shift功能键不放，可在舞台上绘制水平线、垂直线。

2.使用直线工具

直线工具可以说是铅笔工具的特例，它专门用于绘制各种不同方向的矢量直线段。选择直线工具后，可以通过直线对应的属性设置面板，对直线的线型、颜色进行设置，具体的设置方法与铅笔工具一样。

提示

选择绘图工具栏的直线工具后，按住Shift功能键不放，也可在舞台上绘制水平线、垂直线以及角度为45º倍数的直线。

3.使用钢笔工具

使用钢笔工具可以绘制更加复杂、精确的曲线。钢笔的使用方法如下：

（1）新建一个文件，用鼠标单击绘图工具箱中的钢笔工具按钮。

（2）选择“窗口”/“属性”命令，调出属性设置面板。

（3）在属性设置面板中对钢笔的线型、线宽与颜色进行设置。

（4）在舞台上选择一个点，单击鼠标左键，可以看到在选择点出绘制出一个点。

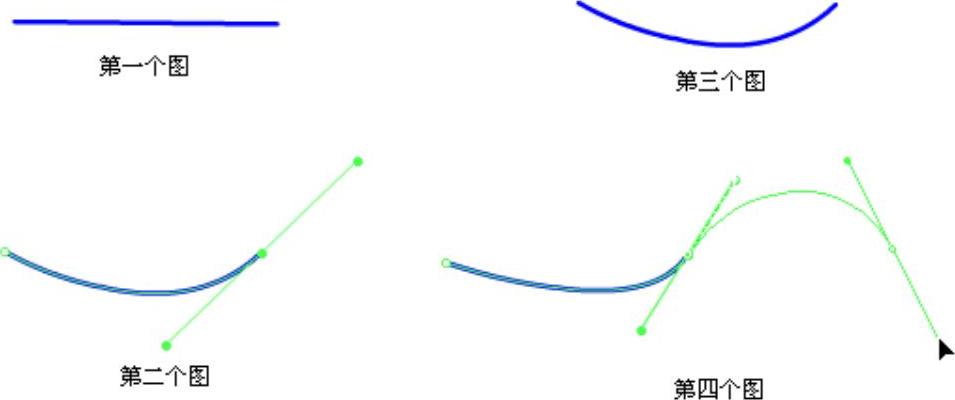

（5）在舞台上再选择一个点，如果在第二个点处单击鼠标左键，系统会在起点和第二个点之间绘制出一条直线，如图2-6所示的第一个图；如果在第二个点按下鼠标不放并拖动鼠标，就会出现图2-6中第二个图所示的情况，这样的方式是要在第一个点和第二个点之间绘制出一条曲线，这两个点被成为“锚点”。

（6）可以看到图中有一条经过第二个锚点并沿着鼠标拖动方向的直线，这条直线并且与两个锚点之间的曲线相切。松开鼠标后，绘制出的曲线如图2-6中的第三个图所示。

图2-6 使用钢笔工具

（7）选择第三个点，重复上面的步骤，就会在第二个点和第三个点之间绘制出一段曲线，这一段曲线不但与在第三个锚点处拖动的直线相切，而且与在第二个锚点处拖动的直线相切，如图2-6中的第四个图所示。依次类推，直到曲线制作完成。

（8）绘制完成，如果要结束开放的曲线，用鼠标双击最后一个锚点，或再次单击绘图工具栏上的钢笔工具。如果要结束封闭曲线，可以将鼠标放置在开始的锚点上，这时在鼠标指针上会出现一个小圆圈，单击鼠标就会形成一个封闭的曲线。

绘制曲线后，还可以在曲线中添加、删除以及移动某些锚点。

（9）选择钢笔工具，将鼠标在曲线上移动，当鼠标箭头会变成钢笔形状，并且在钢笔的左下角出现一个“+”号鼠标移动到一个已有的锚点上，当鼠标箭头会变成钢笔形状，并且在钢笔的左下角出现一个“-”号，此时双击鼠标，就会删除该锚点，而曲线也重新绘制。

利用“首选参数”对话框可以设置钢笔的一些属性。(www.chuimin.cn)

（10）选择“编辑”/“首选参数”命令，则会出现“首选参数”对话框，单击其中的“绘画”类别。

（11）设置钢笔的如下属性：

● “显示钢笔预览”：如果选择该项，可以在绘制曲线时进行预览。

● “显示实心点”：如果选择该项，可以将未选择的锚点显示为实心点，将当前选择的锚点显示为空心点。

● “显示精确光标”：如果选择该项，可以将选择钢笔工具后的鼠标变成十字指针，与默认的钢笔形状相比，这样在绘制曲线时，更加容易定位。

4.使用椭圆工具椭圆工具绘制出来的图形不仅包括矢量线，还能够在矢量线内部填充色块，除此之外，用户可以根据具体的需要，取消矢量线内部的填充色块或外部的矢量线。椭圆工具的使用方法如下：

（1）在绘图工具箱中选择椭圆工具

（2）在属性设置面板设置椭圆的属性。如果想绘制椭圆轮廓线，将填充色设置为无色状态，即单击填充颜色图标，在弹出的颜色面板中选择，取消填充色。

（3）在舞台上拖动鼠标，确定椭圆的轮廓后，释放鼠标。如果在拖动鼠标时按住Shift键，即可绘制出正圆的矢量图形。

在Flash CS6中，用户还可以设置椭圆工具的内径绘制出圈环，或取消选择“闭合路径”选项绘制弧线。

Flash CS6还提供了图元对象绘制工具，使用基本椭圆工具或基本矩形工具创建椭圆或矩形时，不同于使用对象绘制模式创建的形状，Flash将形状绘制为独立的对象。利用属性面板可以指定图元椭圆的开始角度、结束角度和内径以及图元矩形的圆角半径。

提示

使用椭圆形工具时，按住Shift键可以绘制出正圆。只要选中图元椭圆工具或图元矩形工具中的一个，属性面板就将保留上次编辑的图元对象的值。

5.使用矩形工具

使用矩形工具不但可以绘制矩形，还可以绘制矩形轮廓线。矩形工具的使用方法与椭圆工具类似。在此不再一一叙述。

需要说明的是，选择矩形工具后，在属性面板上的“矩形选项”区域，在文本框中输入数值，或拖动滑块可以调整矩形各个角的圆角半径，如图2-7所示。圆角半径的范围是0~999之间的任何数值。值越大，矩形的圆角半径就越明显。设置为0时，可得到标准的矩形；设置为999时，绘制出来的矩形就是圆形。不同圆角半径的矩形效果如图2-8所示。

默认情况下，调整圆角半径时，4个角的半径同步调整。如果要分别调整每一个角的半径，单击4个调整框下方的图标，使其显示为断开的状态。
