E-R图是用来描述现实世界的模型，通过E-R图可以更准确、更方便地了解用户的需求。E-R图与具体的数据库无关，在实际开发中，最终要用一个具体的数据库来实现ER图所描述的数据需求。本节将介绍如何将E-R图转换为关系型数据库中的表，在1.4节将介绍如何审核表的结构是否规范。

1.一个实体转换为一张表

把E-R图转换为数据库中的表时，每种实体都要转换为一张表，实体的属性就是表的字段，实体的关键字就是表的关键字。例如，可将“学员”实体转换为一个表，如图1.6所示。

pagenumber_ebook=22,pagenumber_book=9

图1.6　一个实体转换为一个张表

为了描述方便，上图的箭头表示转换，箭头右边列出了转换后的表，括号中为表的字段，其中带实线下划线的字段为主键。

2.一对一关系（1∶1）的转换

一对一关系有以下两种转换方式：

（1）把关系转换为一个独立的表。关系名为表名，与该关系相连的两个实体的关键字及关系本身的属性为表的字段，其中每个实体的关键字均是该表的候选键。

（2）与任意一端的实体所对应的表合并。可将相关的两个实体分别转换为两张表，并在任意一张表中加入另一张表的主键。

例如，若某工厂的每个仓库只配备了一名管理员，那么仓库实体与管理员实体之间便为1∶1关系。根据以上介绍的原则，可以进行如图1.7所示的转换。

pagenumber_ebook=23,pagenumber_book=10

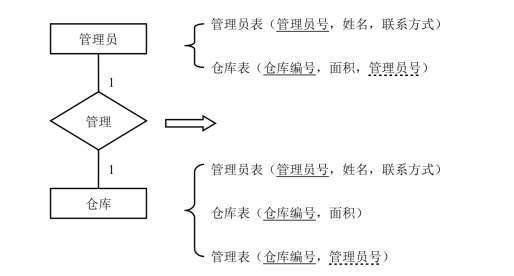

图1.7　1∶1关系的转换

(www.chuimin.cn)

图1.7、图1.8、图1.9中带实线下划线的字段为主键，带虚线下划线的字段为外键。

在实际设计中究竟采用哪种方案可视具体的应用而定。如果经常要在查询仓库的同时查询此仓库管理员的信息，就可选用前一种转换（只包含两张表），以减少查询时的连接操作。反之，如果在查询管理员时要频繁查询仓库信息，则选用后一种转换（包含三张表）。总之，在模型转换出现较多的方案时，效率是最重要的取舍因素。

3.一对多关系（1∶N）的转换

一对多关系也有两种转换方式：

（1）将1∶N关系转换为一个独立的表。关系名为表名，与该关系相连的两个实体的关键字及关系本身的属性为表的字段，该表的关键字为N端实体的关键字。

（2）将1∶N关系与N端实体所对应的表合并。1端的关键字及关系本身的属性并入N端实体所对应的表中即可。

在图1.8中，实体“专业”和“学生”之间的关系为1∶N，使用以上的原则进行转换。

pagenumber_ebook=23,pagenumber_book=10

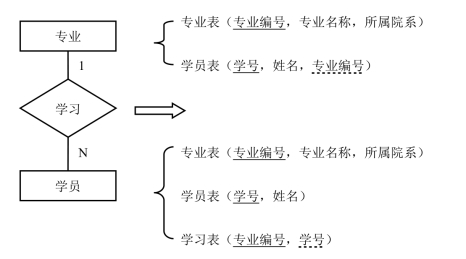

图1.8　1∶N关系的转换

4.多对多关系（M∶N）的转换

M∶N关系必须转换为一个独立的表。关系名为表名，与该关系相连的两个实体的关键字及关系本身的属性为表的字段，该表的关键字为关系相连的两个实体关键字的并集。

例如，在学校中，一名学生可以选修多门课程，一门课程也可为多名学生选修，则实体“学员”与“课程”之间的关系为多对多的关系，其转换方法如图1.9所示。

pagenumber_ebook=24,pagenumber_book=11

图1.9　M∶N关系的转换
