单片机输出低电平时,将允许外部元器件向单片机引脚内灌入电流,这个电流称为“灌电流”,外部电路称为“灌电流负载”;单片机输出高电平时,则允许外部元器件从单片机的引脚拉出电流,这个电流称为“拉电流”,外部电路称为“拉电流负载”。这些电流一般是多少?最大限度是多少?这就是常见的单片机输出驱动能力的问题。早期的51系列单片机的带负载能力是很小的,P1~P3口,每个引脚可以带动3个TTL输入端,只有P0口的能力强,可以带动8个。但分析一下TTL的输入特性就可以发现,51单片机基本上没有驱动能力,它的引脚甚至不能带动LED进行正常发光。直到AT89C51单片机流行起来之后,单片机引脚的能力大为增强,可以直接带动LED发光了。
如图7-2所示,图中的D1、D2就可以不经其他驱动器件,直接由单片机的引脚控制发光显示。

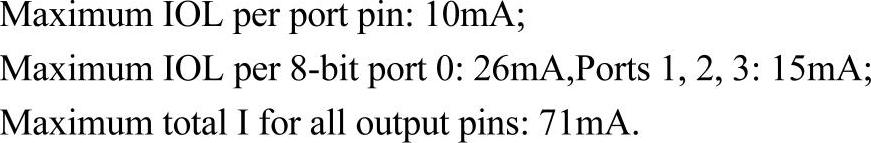

从AT89C51单片机的PDF手册文件中可以看到,稳态输出时,“灌电流”的上限为:
即每个单个的引脚,输出低电平时,允许外部电路向引脚灌入的最大电流为10mA;每个8位的接口(P1、P2以及P3),允许向引脚灌入的总电流最大为15mA,而P0的能力强一些,允许向引脚灌入的最大总电流为26mA;全部的四个接口所允许的灌电流之和最大为71mA。而当这些引脚“输出高电平”时,单片机的“拉电流”能力竟然不到1mA。因此,单片机输出低电平时,驱动能力尚可,而输出高电平时,就没有输出电流的能力。
51单片机的这些特性,是源于引脚的内部结构,引脚内部结构图详见参考文献[2]。在芯片的内部,引脚和地之间,有个MOS管,所以引脚具有下拉的能力,输出低电平时,允许灌入10mA的电流;而引脚和正电源之间,有个几百千欧的“内部上拉电阻”,所以引脚在高电平时,能够输出的拉电流很小。但P0口的内部没有上拉电阻,所以P0口没有高电平输出电流的能力。
如图7-2所示,图中的D1是接在正电源和引脚之间的,属于灌电流负载,D1在单片机输出低电平时发光。这个发光的电流可以用电阻控制在10mA之内。图中的D2是接在引脚和地之间的,属于拉电流负载,D2应该在单片机输出高电平时发光。但是单片机此时几乎没有输出能力,必须采用外接“上拉电阻”的方法来提供D2所需的电流。(www.chuimin.cn)

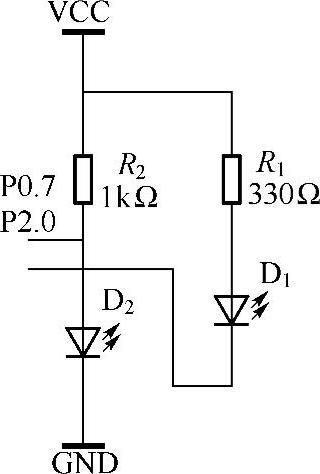

图7-2 51单片机的I/O端口
从图7-2中可以看到,D2发光是由上拉电阻R2提供的电流,D2导通发光的电压约为2V,那么发光的电流就是(5-2)/1k,约为3mA。而当单片机输出低电平(0V),D2不发光时,R2这个上拉电阻两端的电压,比LED发光时还高,达到5V,其中的电流是5mA。LED不发光时,上拉电阻给出了更大的电流,并且这个大于正常发光的电流全部灌入单片机的引脚。如果在一个8位的接口,安装了8个1kΩ的上拉电阻,当单片机都输出低电平时,就有40mA的电流灌入这个8位的接口,如果四个8位接口,都加上1kΩ的上拉电阻,最大有可能出现32×5=160mA的电流,都流入到单片机中,这个数值已经超过了单片机手册上给出的上限。如果此时单片机工作不稳定,就是理所当然的了。而且这些电流都是在负载处于无效的状态下出现的,它们都是完全没有用处的电流,只是产生发热、耗电大、电池消耗快等后果。那么,把上拉电阻加大些,可以吗?显然不行,因为需要它为拉电流负载提供电流。对于LED,如果加大电阻,将使电流过小,发光暗淡,就失去发光二极管的作用了。
对于D1,是灌电流负载,单片机输出低电平时,R1、D1通路上会有灌电流;输出高电平时,那就什么电流都没有,此时不产生额外的耗电。
综上所述,“灌电流负载”是合理的;而“拉电流负载”和“上拉电阻”会产生很大的无效电流,这种电路不合理。
