（1）单片机4组I/O口P0～P3内部结构、对应的特殊功能寄存器、驱动能力及程序控制方法

（2）每个端口都包括锁存器、输出驱动器、两个三态缓冲器以及控制电路

（3）P0口特点

1）控制端高电平时，作为低8位地址和8位数据分时使用口，供扩展时使用。

2）控制端低电平时，接地端MOS管截止，使非接地端MOS管漏极开路，输出“1”时须外接上拉电阻，最小系统作准双向I/O口用。

3）对应特殊功能寄存器地址80H。

（4）P1口特点

1）准双向口：作为I/O输入时，口锁存器必须置“1”，使MOS管截止，输入信号通过“读引脚”三态缓冲器进入内部总线。

2）内部有上拉电阻（20～40kΩ）。

3）由于没有其他复用，在应用时，是I/O优先选用端口。

4）对应特殊功能寄存器地址90H。

（5）P2口特点

1）控制端高电平时，作为高8位地址输出口。

2）控制端低电平时，最小系统（8051、8751）作准双向I/O口用。

3）对应特殊功能寄存器地址A0H。(www.chuimin.cn)

（6）P3口特点

1）准双向口：条件为第二功能输出端常“1”，与门开锁。

2）第二功能口：作为第二功能口使用时，（P3）=FFH；某位作为第二功能输入时，第二功能输出也必须置“1”。

P3口引脚的第二功能见表7-1。

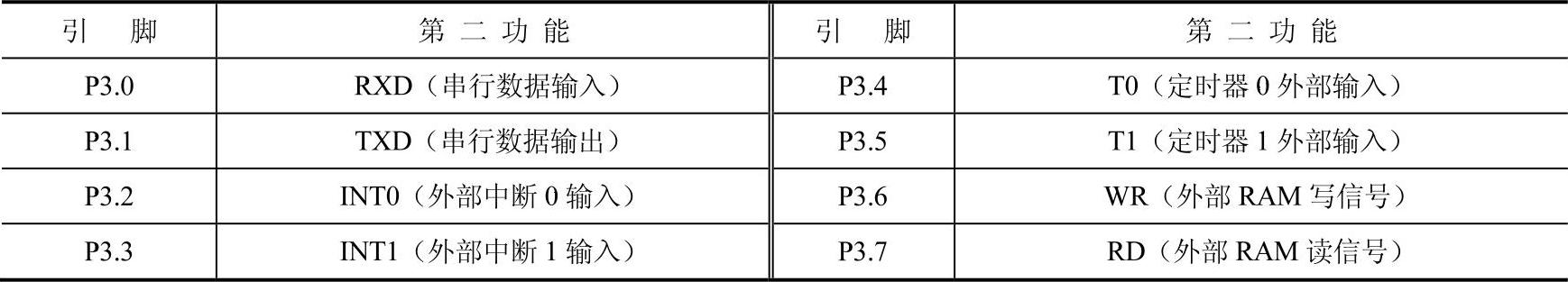

表7-1 P3口第2功能

3）对应特殊功能寄存器地址B0H。

（7）读锁存器与读引脚

80C51单片机中，输入有两种方式，分别称为“读引脚”和“读锁存器”。

第一种方式是将引脚作为输入，从外部引脚读进输入的值，即当引脚作为输入端时用读引脚的方式来输入。

第二种方式是引脚作为输出端使用时采用的工作方式。

8051单片机中引入了读锁存器这种操作，避免出现“失误”，读的是控制锁存器，而不是引脚本身。

（8）掌握位操作指令、移位指令、查表程序设计

（9）发光二极管结构、发光原理及程序驱动
