51单片机案例笔记：模块划分、寄存器分配及调试运行
【摘要】：2）按功能划分模块，确定各模块之间的相互关系及参数传递。4）合理分配寄存器和存储器单元，编写汇编语言源程序，并进行必要的注释，以方便阅读、调试和修改。5）将汇编语言源程序进行汇编和连接，生成可执行的目标文件。7）将调试好的目标文件烧录进单片机内，上电运行。图5-1 分支结构2）分支程序的设计要点如下：①建立可供条件转移指令判断的条件。②选用合适的条件转移指令。
（1）程序设计的步骤
1）分析任务，确定算法或解题思路。
2）按功能划分模块，确定各模块之间的相互关系及参数传递。
3）根据算法和解题思路画出程序流程图。
4）合理分配寄存器和存储器单元，编写汇编语言源程序（以“.ASM”扩展名保存），并进行必要的注释，以方便阅读、调试和修改。
5）将汇编语言源程序进行汇编和连接，生成可执行的目标文件（“.BIN或.HEX”）。
6）仿真调试、修改，直至满足任务要求（仿真调试可以用软件模拟仿真，也可用硬件仿真）。
7）将调试好的目标文件（“.BIN或.HEX”）烧录进单片机内，上电运行。
（2）分支程序的基本形式及设计要点
1）分支程序有两种基本形式，如图5-1所示。
图5-1 分支结构
2）分支程序的设计要点如下：
①建立可供条件转移指令判断的条件。
②选用合适的条件转移指令。
③在转移的目的地址处设定标号。(www.chuimin.cn)
(3)循环程序
1)循环程序一般包括如下四个部分：初始化、循环体、循环控制、循环判断。
①循环初始化：即确定循环开始时的状态，包括循环体变量初态和循环控制条件初态，通常为工作单元清零，寄存器和计数器置初值等。
②循环体：重复执行的程序段。
③循环控制：循环条件修改，指修改计数器和修改内存指针。
④循环判断：根据循环次数或循环结束条件判断是否结束循环。

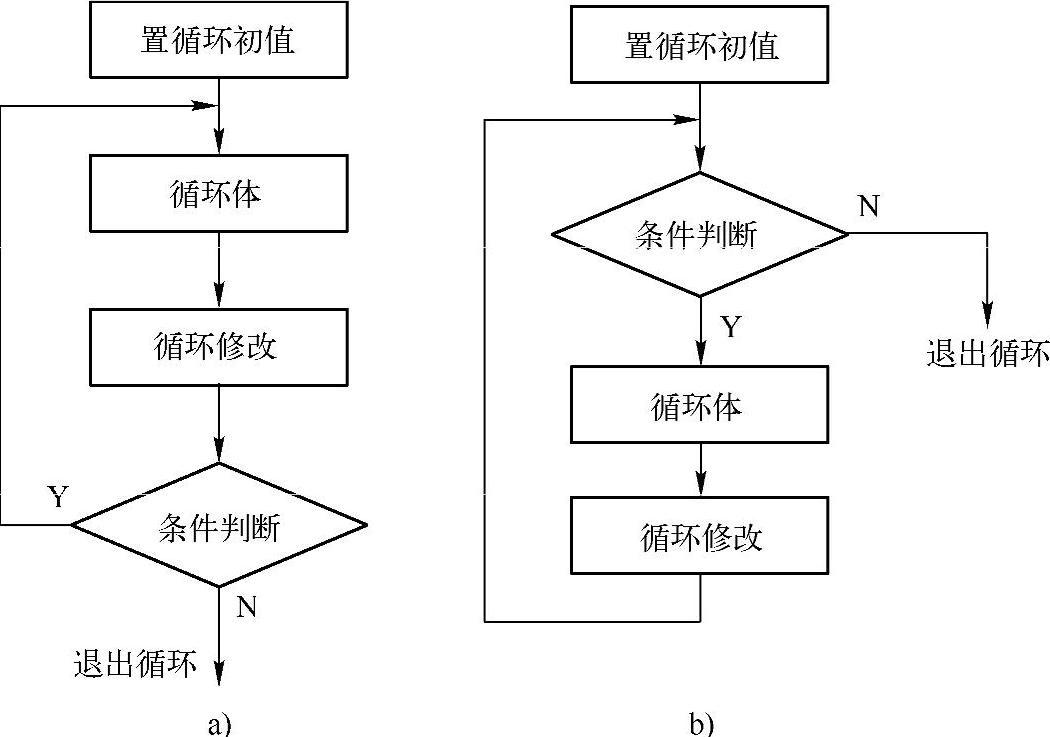

2)循环程序有先处理后判断和先判断后处理两种结构类型，如图5-2所示，两者功能一样，但在条件不满足的情况下，先处理后判断结构可执行一次。
图5-2 循环程序结构类型
a）先处理后判断 b）先判断后处理
3）循环程序按结构形式，有单重循环与多重循环。
①在多重循环中，只允许外重循环嵌套内重循环。
②不允许循环相互交叉，也不允许从循环程序的外部跳入循环程序的内部。
4）延时程序延时时间的计算。
