51单片机PSW总结：8位字长寄存器的重要性
【摘要】：程序状态字寄存器PSW占8位。表4-17 PSW各位含义1）P：奇偶标志位。PSW的位名称见表4-18。表4-19 算术运算指令对PSW标志位的影响表4-19中，符号“√”表示相应的指令操作影响标志；符号“0”表示相应的指令操作对该标志清0；符号“×”表示相应的指令操作不影响标志。算术运算操作将影响PSW中的OV、CY、AC和P等。有了PSW寄存器，51单片机可以突破8位字长限制完成多字节加、减、乘、除运算，从而满足了任意精度的要求。
程序状态字寄存器PSW占8位。其各位含义见表4-17。

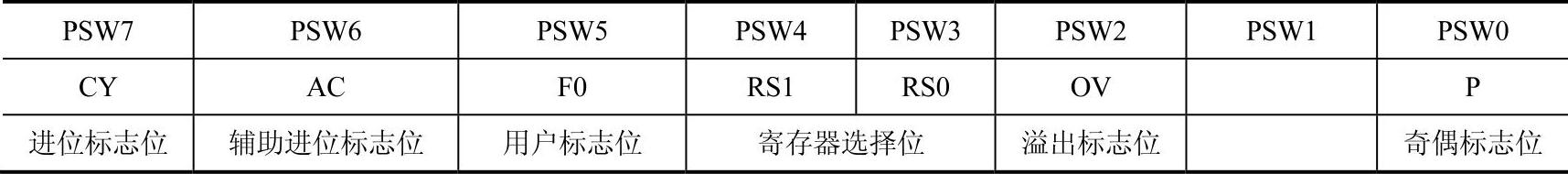

表4-17 PSW各位含义
1）P：奇偶标志位。当A中1的个数为偶数时为0；当A中1的个数为奇数时为1。
2）OV：溢出标志位。当运算结果超带符号数范围时为1；当运算结果不超带符号数范围时为0。
3）RS0、RS1：寄存器选择位。见工作寄存器区。
4）AC：辅助进位标志位。当D3向D4无进位/借位时为0；当D3向D4有进位/借位时为1。
5）CY：进位标志位。当最高位无进位/借位时为0；当最高位有进位/借位时为1。
PSW的位名称见表4-18。(www.chuimin.cn)

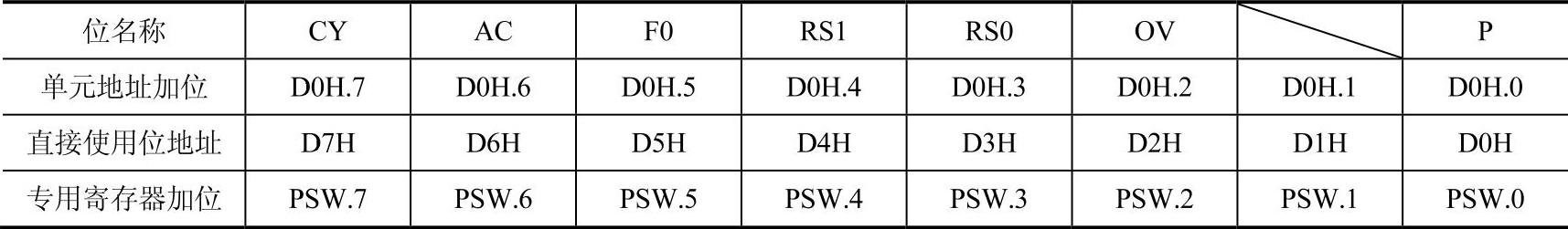

表4-18 PSW的位名称
算术运算指令对PSW标志位的影响见表4-19。
表4-19 算术运算指令对PSW标志位的影响
表4-19中，符号“√”表示相应的指令操作影响标志；符号“0”表示相应的指令操作对该标志清0；符号“×”表示相应的指令操作不影响标志。另外，增1（INC A）和减1（DEC A）指令影响P标志，但不影响其他标志位。
进位（借位）标志CY为无符号整数的多字节加法、减法、移位等操作提供了方便；溢出标志OV可方便地控制补码运算；辅助进位标志AC用于BCD码运算。算术运算操作将影响PSW中的OV、CY、AC和P等。
学过算术运算指令后，大家都对这些指令影响PSW寄存器有了印象。为什么要有PSW呢？原来这是由计算机的字长决定的。51系列单片机是8位机，现在的PC是64位机。以后无论硬件如何发展，计算机的字长总是有限的，而人们对计算任务的精度的要求是无限的，有限的字长无法满足无限精度的要求，于是在计算中就出现了PSW寄存器，它是对硬件功能局限性的补充。有了PSW寄存器，51单片机可以突破8位字长限制完成多字节加、减、乘、除运算，从而满足了任意精度的要求。这也是硬件和软件统一，硬件决定软件，软件依赖硬件起作用的一种体现。
