KeilC辅助调试功能实战

2023-10-28 理论教育版权反馈

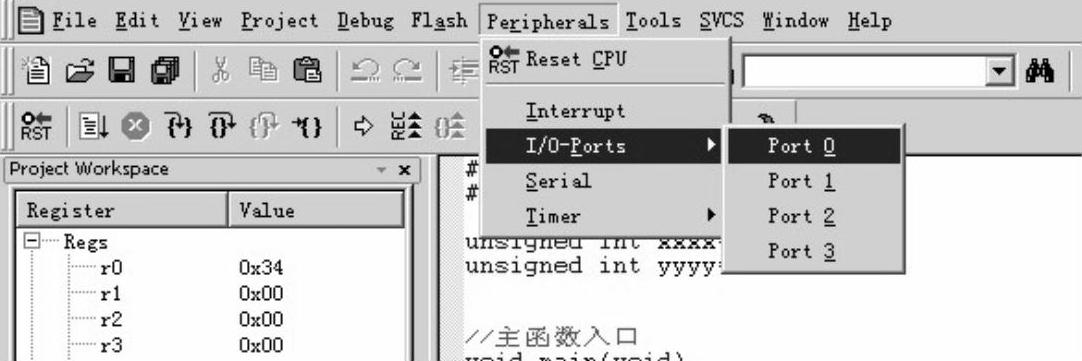

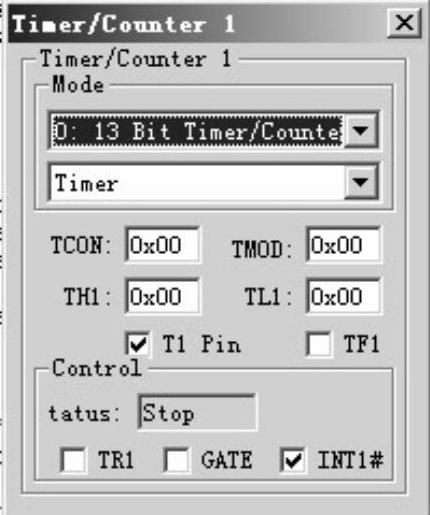

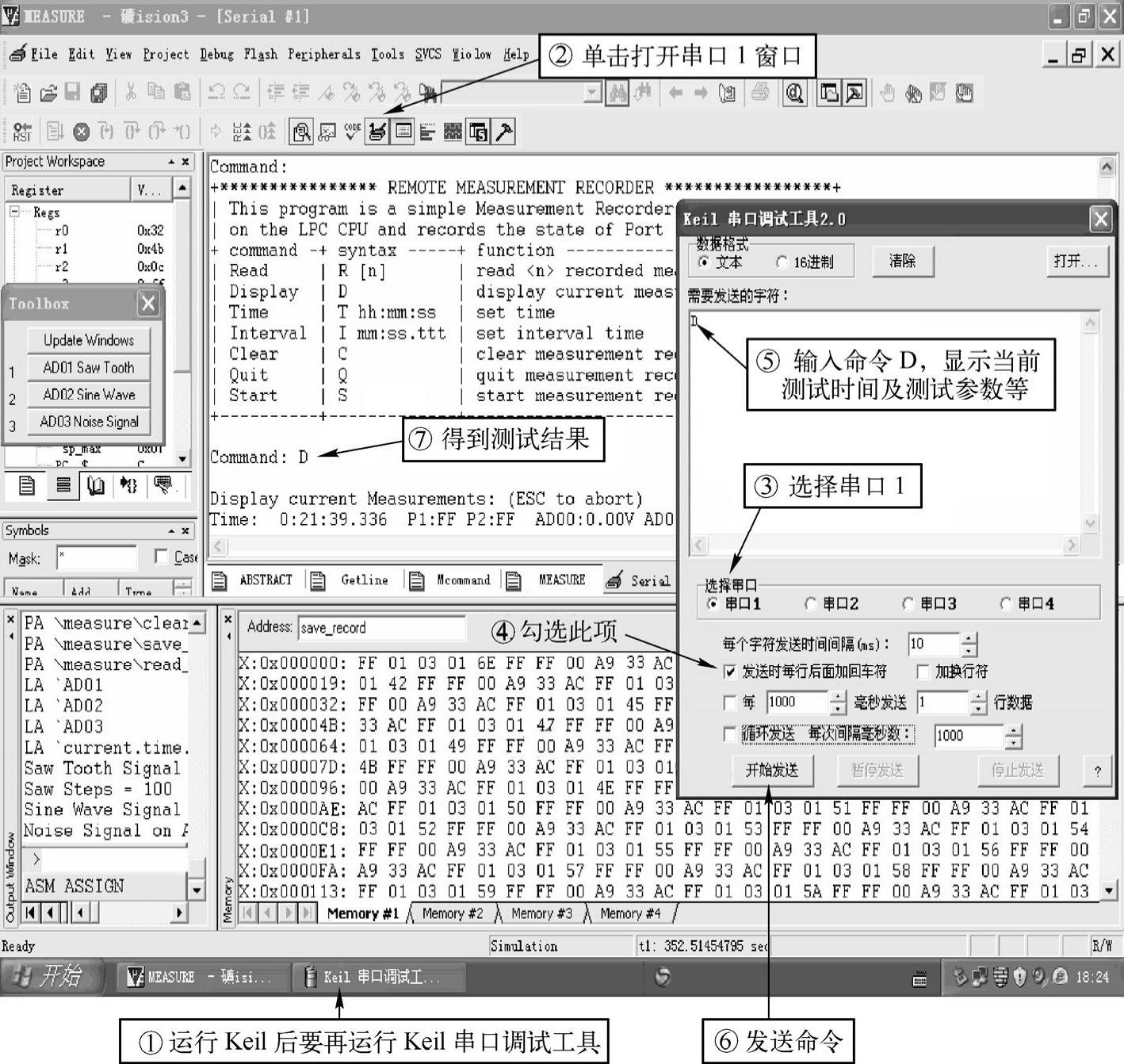

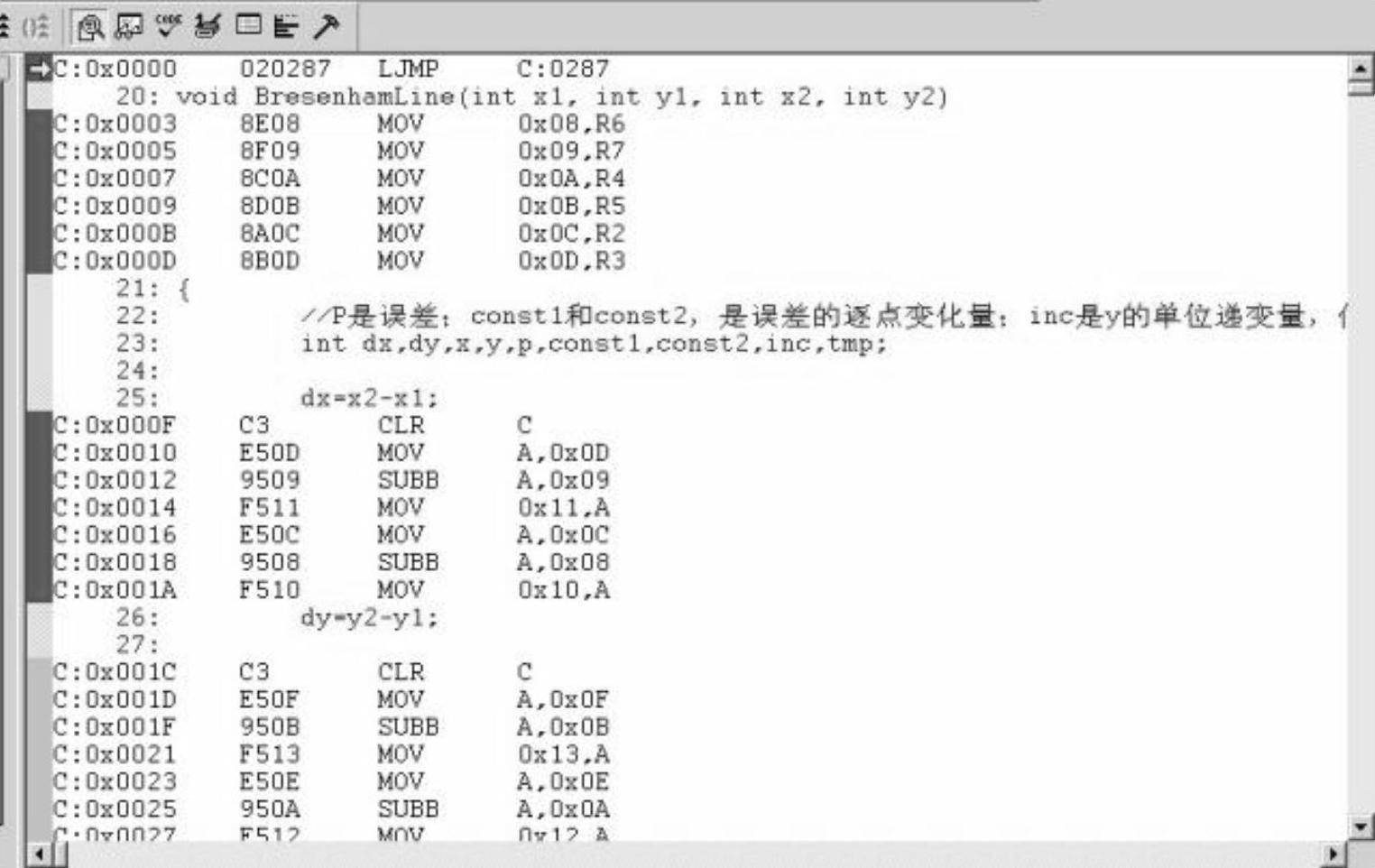

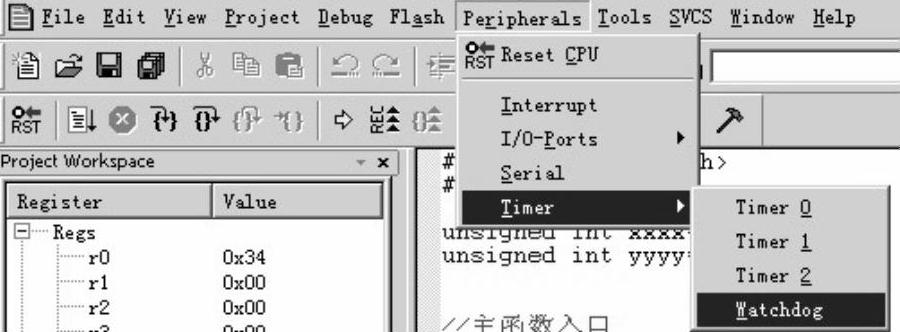

【摘要】：Keil软件在调试程序时提供了多个窗口，主要包括输出窗口、观察窗口、存储器窗口、反汇编窗口和串行窗口等。图4-19 Keil软件的View菜单图4-20 工程寄存器窗口图4-21 存储器窗口外设窗口1）I/O口窗口。图4-28 串口监测窗口4）定时器窗口。图4-29 定时器菜单项图4-30 定时器设置窗口反汇编窗口是反汇编窗口按钮，单击后可以把C51反汇编为相应的汇编语言，如果有汇编语言知识，就可以对比C51程序与汇编程序。

单片机的程序调试分为两种，一种是使用软件模拟调试，第二种是硬件调试。使用软件模拟调试，就是用计算机来模拟单片机的指令执行，并虚拟单片机片内资源，从而实现调试的目的。但是软件调试存在一些问题，不可能像真正的单片机运行环境那样，执行的指令能在同一个时间完成（往往比单片机慢）。软件调试只能是一种初步的、小型工程的调试。

Keil软件在调试程序时提供了多个窗口，主要包括输出窗口、观察窗口、存储器窗口、反汇编窗口和串行窗口等。进入调试模式后，可以通过菜单View下的相应命令打开或关闭这些窗口，如图4-19所示。

下面具体讨论相关子窗口的功能。

（1）左侧的工程寄存器窗口

图4-20是工程寄存器窗口（Project Workspace）。寄存器页包括当前的工作寄存器组和系统寄存器组，系统寄存器组有一些是实际存在的寄存器，如A、B、DPTR、SP、PSW等，有一些是实际中并不存在或虽然存在但不能对其操作的，如PC等。Regs是片内内存的相关情况值；Sys是系统一些累加器、计数器等。

根据指令执行的不同，上述值会有相应的变化，程序员可以监测这些在单片机中看不到的值而达到调试的目的。

（2）存储器窗口

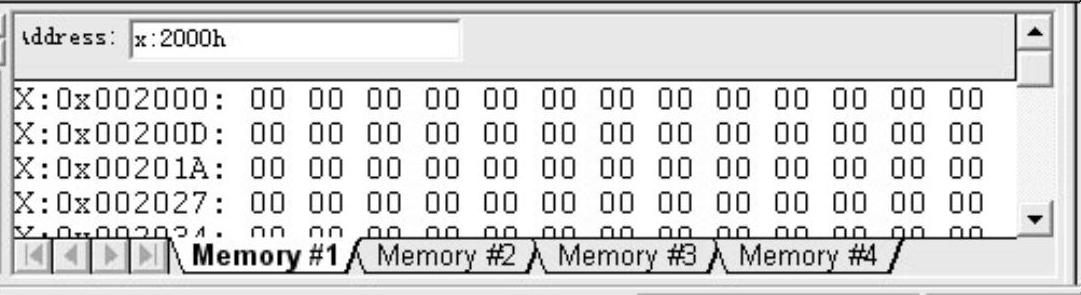

存储器窗口如图4-21所示。存储器窗口中可以显示系统中各种内存的值，通过在Address后的文本框内输入“字母：数字”即可显示相应内存值，其中字母可以是C、D、I、X，分别代表代码存储空间、直接寻址的片内存储空间、间接寻址的片内存储空间、扩展的外部RAM空间，数字代表想要查看的地址。例如输入D：0即可观察到地址0开始的片内RAM单元值，键入C：0即可显示从0开始的ROM单元中的值，即查看程序的二进制代码。该窗口的显示值可以以各种形式显示，如十进制、十六进制、字符型等，改变显示方式的方法是单击鼠标右键，在弹出的快捷菜单中选择。
