(1)焊接的操作姿势
焊接时要注意卫生和安全,鼻子要避开焊剂的烟雾,鼻子远离烙铁20~30cm。焊接的操作姿势如图3-4所示。

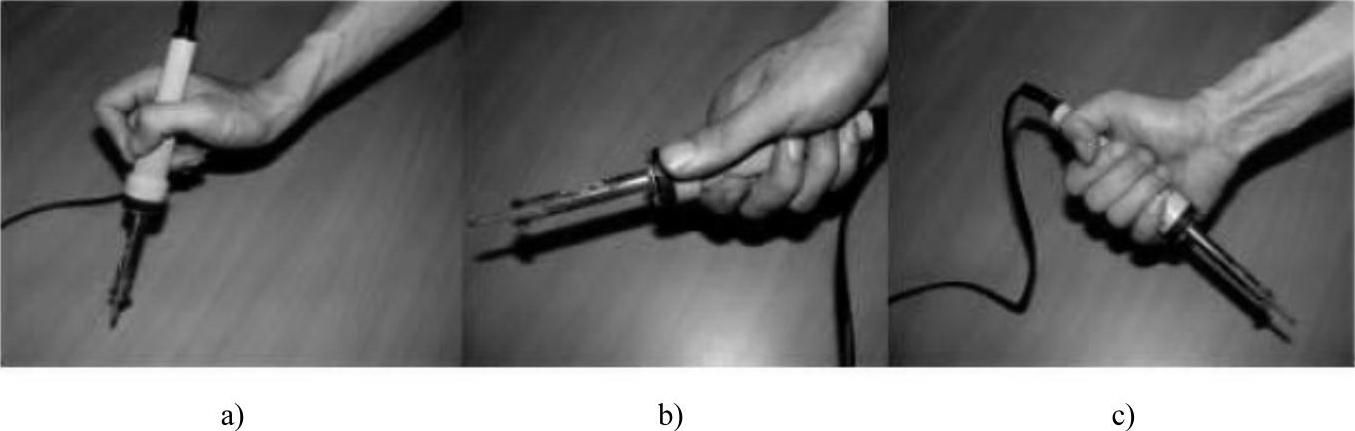

图3-4 焊接的操作姿势
a)握笔法 b)正握法 c)反握法
(2)焊接步骤
1)准备焊接。左手拿焊锡丝,右手握烙铁。烙铁头要保持干净,这样才能粘锡。烙铁头容易被高温氧化,形成黑色杂质层。黑色杂质层隔热,所以在用前要用锉刀或砂纸打磨后镀锡。烙铁头的渣子可用湿布或湿润的海绵擦净。如需要,可以在焊件上加上焊剂,有些焊剂使焊件易于浸润焊锡,但焊剂多了焊接渣子可能过多,延长加热时间,造成浪费。有些焊剂有腐蚀性,清除工作也有些麻烦。如焊丝中已加了焊剂,则不需要在焊接时另加焊剂。
2)加热焊件。注意加热时烙铁和焊件采用面接触,不要用烙铁对焊件施加压力。对于特殊的焊接环境要采用不同的烙铁头,或自己打磨定制的烙铁头,这样能大大提高焊接工作效率。如果只有一把烙铁时就要用烙铁头上的少量锡作锡桥来传热量。加热时注意采用烙铁的加热面“面”加热,而不是“点”加热,这样导热快些。还要注意防止烙铁触在大金属体上,以至于热量被散掉。
3)送入焊丝。加热焊件达到一定温度后,焊丝从烙铁对面接触焊件。焊锡量要合适,过多的锡容易造成短路或浪费,过少的锡则不牢靠。最好不要用烙铁头送焊锡,这样会易于造成焊料的氧化,还可能导致焊料中焊剂(如松香)的挥发。如果要用烙铁头送锡,则应该快速送。另外,也可以在烙铁和焊件间的焊点处施加焊剂。
4)移开焊丝。当焊锡加热到一定量后,可以立即移开。
5)移开烙铁。当焊锡浸润焊盘或者施焊部位后,移开烙铁。注意在移开前不要抖动。(www.chuimin.cn)
(3)焊接质量检查
电路板在焊接后需要检查,由于忽视焊接产品质量检查造成的损失屡见不鲜,若条件有限,可采用目视检查,检查外观上焊接质量是否合格,用3~10倍放大镜进行目视,目视检查的主要内容包括:
1)查看电路板是否有错焊、漏焊、虚焊。
2)查看是否有连焊、焊点是否拉尖的现象。
3)查看焊盘是否有脱落、焊点是否有裂纹。
4)焊点外形润湿应良好,焊点表面是否光亮、圆润。
5)焊点周围是否有残留焊剂。
6)焊接部位有无热损伤和机械损伤现象。
采用目视检查外,还可以采用手触检查。在外观检查中发现有可疑现象时,采用手触检查。主要是用手指触摸元器件看是否有松动、焊接不牢固现象,用镊子轻轻拨动焊接部位或夹住元器件连线,轻轻拉动看是否有松动现象。
