仿真板上的电气元件-51单片机案例
【摘要】：单片机开发板组成如图3-2和图3-3所示，各主要元器件名称见表3-1。串口和USB接口的选择要通过表3-1中的跳线10进行设置。PC上的串行接口是RS-232，RS-232包括了按位进行串行传输的电气和机械方面的规定。实验板上的RS-232串行接口逻辑电平转换电路通过MAX3232芯片实现。对8个引脚以上的集成电路均使用IC插座，便于用户观察和熟悉各种元器件，也便于元器件的更换和测试。
单片机开发板组成如图3-2和图3-3所示，各主要元器件名称见表3-1。该实验平台基本上囊括了51单片机实验所需的所有元器件，是一台功能比较完备的实验开发平台。该开发板在功能上可分为如下几个主要部分。
图3-2 单片机实验开发平台图

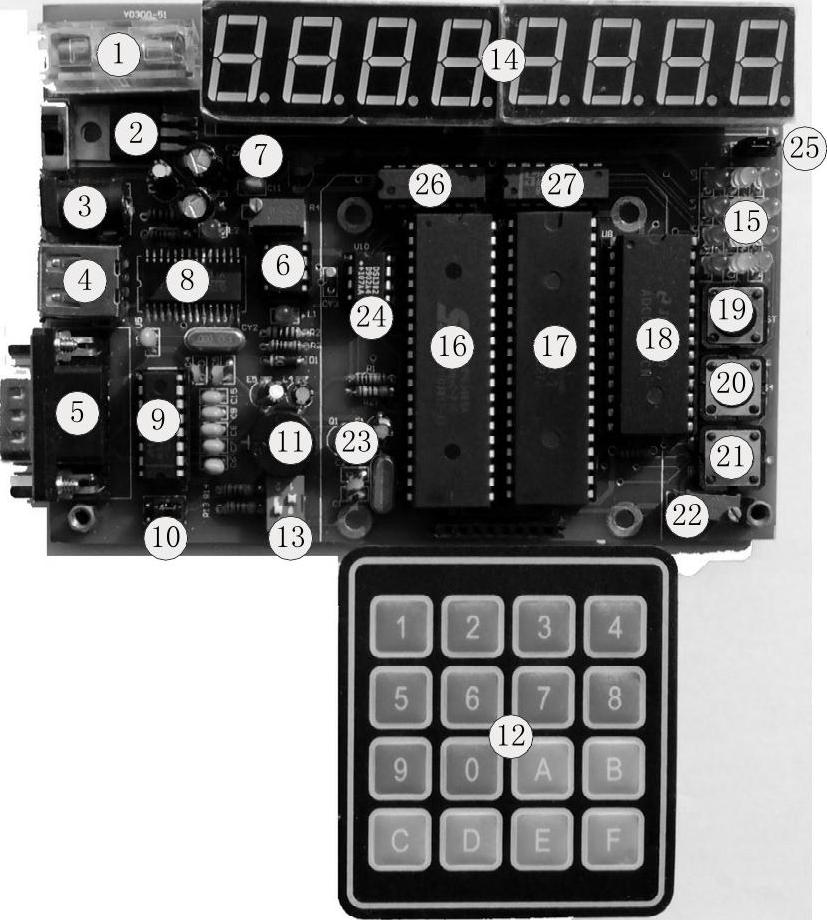

图3-3 实验开发平台元器件图
表3-1 实验开发平台元器件表
1.接口部分
与PC相连可通过9针串口，然后经过MAX3232芯片与SST89E58 RD串口相连；也可通过USB接口，然后经过固化专用程序的ATMEGA8芯片和MAX3232芯片与SST89E58RD串口相连。串口和USB接口的选择要通过表3-1中的跳线10进行设置。
2.电源部分
开发板的电源可通过图3-2所示的9V开关电源经稳压器7805获得，也可利用USB接口供电，二者的选择需设置表3-1中的跳线7。
3.人机交互部分
人机交互包括输入、输出两部分。输入部分由4×4行列键盘、微触开关、拨码开关组成；输出部分由8位LED、发光二极管、蜂鸣器组成。
4.功能电路
（1）频率发生电路
555电路为核心产生可调频率。
（2）测温电路
DS18B20芯片作为温度传感器。
（3）时钟芯片
DS1302作为时钟芯片。
（4）A-D转换器
ADC0809芯片作为A-D转换器。(www.chuimin.cn)
7号元器件所示跳线作用见表3-2。
表3-2 7号元器件所示跳线作用

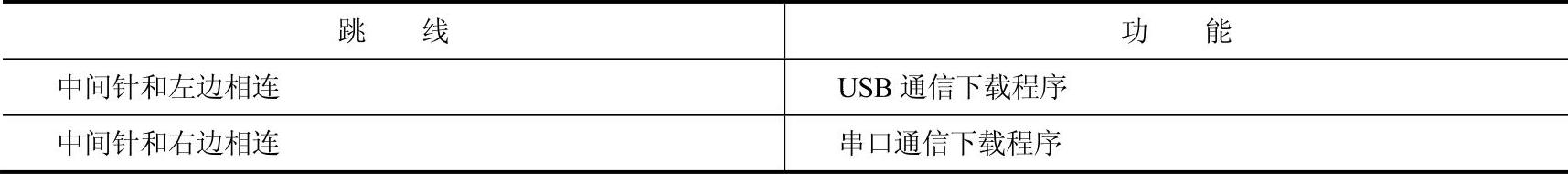

10号元器件所示跳线作用见表3-3。
表3-3 10号元器件所示跳线作用
25号元器件所示跳线作用见表3-4。
表3-4 25号元器件所示跳线作用

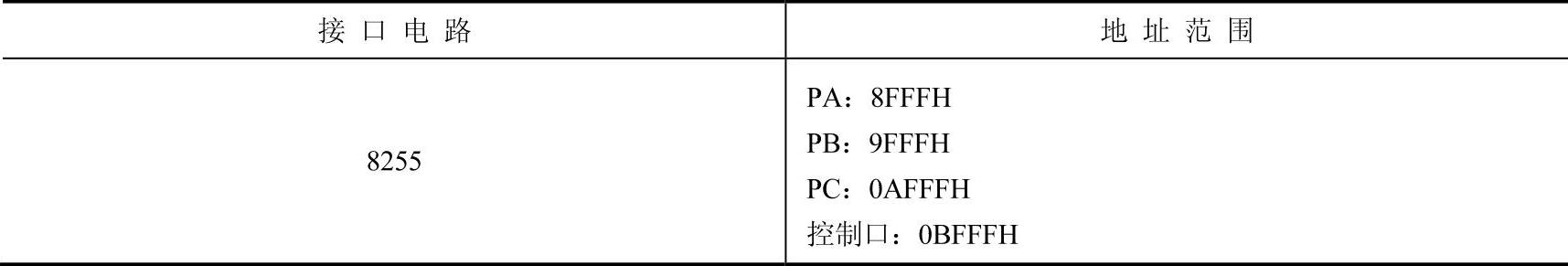

8255地址分配见表3-5。
表3-5 8255地址分配

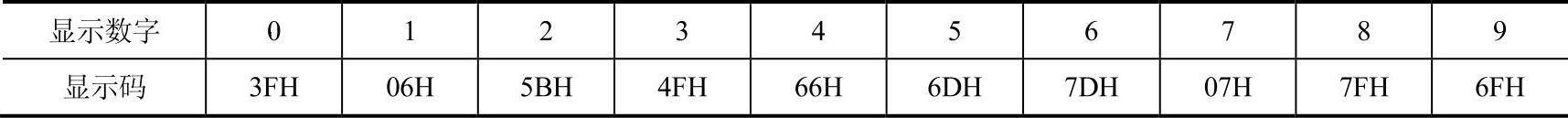

LED显示码见表3-6。
表3-6 LED显示码

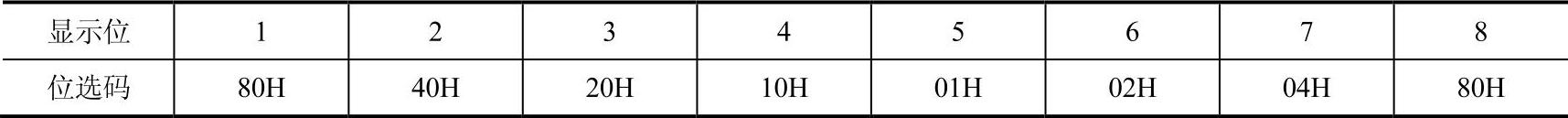

LED位选码见表3-7。
表3-7 LED位选码
实验板上的串行接口是实验板与PC通信的基础通道，需调试的程序通过串行接口下载到实验板中。PC上的串行接口是RS-232，RS-232包括了按位进行串行传输的电气和机械方面的规定。RS-232关于电气特性的要求规定，驱动器输出电压相对于信号地线在-5～-15V之间为逻辑1电平，表示传号状态；输出电压相对于信号地线在+5～+15V之间为逻辑0电平，表示空号状态。在接收端，逻辑1电平为-3～-15V，逻辑0电平为+3～+15V，即允许发送端到接收端有2V的电压降。这样的RS-232电平和TTL逻辑电路（单片机）产生的电平是不一样的，因此，PC与单片机之间必须经过一定的电路转换逻辑电平。实验板上的RS-232串行接口逻辑电平转换电路通过MAX3232芯片实现。
考虑到价格和使用频率，该实验板标配时未提供液晶显示功能，但用户可根据需要来选购不同的液晶扩展板。
对8个引脚以上的集成电路均使用IC插座，便于用户观察和熟悉各种元器件，也便于元器件的更换和测试。
采用灵活的系统配置方式，即标配时，实验板上已提供了足够多的实验资源；对那些花费较大、耗电较多，而使用频度又较低的高端应用实验（如液晶显示、微型打印机、语音录放、步进电动机驱动、CAN总线通信等），可通过选购和外接不同的扩展板来加以实现。
