电路原理图是详细说明电子元器件相互之间、电子元器件与单元电路之间、产品组件之间的连接关系，以及电路各部分电气工作原理的图形。它是产品设计和性能分析的原始资料，也是编制印制电路板、装配图和接线图的依据。设计原理图之前需要理解电路的工作原理，正确利用计算公式，满足设计要求：

1）元器件的工作电流、电压、频率和功耗等参数应能满足电路指标的要求。

2）元器件的极限参数必须留有足够裕量，一般应大于额定值的1.5倍。

3）电阻器和电容器的参数应选计算值附近的标称值。

设计时要根据电路的要求选择性能和参数合适的阻容元件，并注意功耗、容量、频率和耐压范围是否满足要求。

原理图编制步骤如图2-2所示，可按下面过程来完成：

1）设置工作环境。设置Schematic设计环境，包括设置格点大小和类型、光标类型等，大多数参数也可以使用系统默认值。设计好图纸大小，图纸大小是根据电路图的规模和复杂程度而定的，设置合适的图纸大小是设计好原理图的第一步。

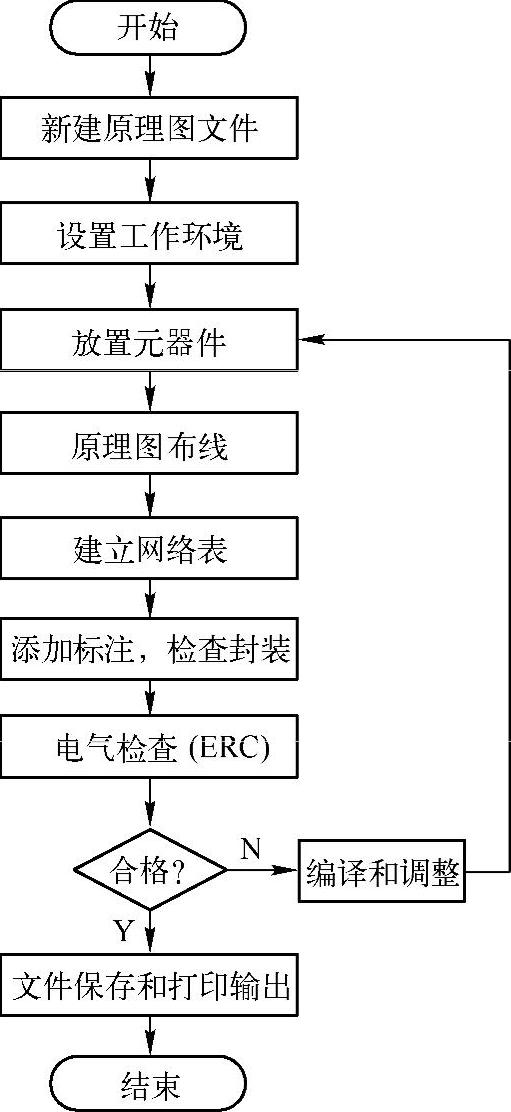

图2-2 原理图绘制步骤

2）放置元器件。用户根据电路图的需要，将元器件从元器件库里取出放置到图纸上，并对放置元器件的序号、元器件封装进行定义和设定等工作。

3）原理图布线。利用Schematic提供的各种工具，将图纸上的元器件用具有电气意义的导线、符号连接起来，构成一个完整的原理图。将初步绘制好的电路图作进一步的调整和修改，使得原理图更加美观。

4）建立网络表。通过Schematic提供的各种报表工具生成报表，其中最重要的报表是网络表，通过网络表为后续的电路板设计做准备。

5)添加标注，检查封装。(www.chuimin.cn)

6)电气检查。

7)文件保存及打印输出。

51单片机开发板的原理图详见本书附录。

一张好的原理图，不仅要求没有错误，还应该美观、信号流向清楚、标注清晰和叫可读性强。这就首先要求在绘制原理图时，应该遵循以下原则：

1)文字符号。原则上，图中所有元器件应以国家标准规定的图形符号和文字代号表示，文字代号一般标注在图形符号的右方或上方。

2)分图。有时一个总电路图由几部分组成，绘制时应尽量把总电路图画在一张纸上。如果电路比较复杂，需绘制几张图，则应把主电路图画在一张图纸上，而把一些比较独立或次要的单元电路画在其他图纸上，并在图的端口两端做上标记，标出信号从一张图到另一张图的引出点和引入点，以此说明各图纸在电路连线之间的关系。

3)元器件排列。注意信号的流向。顺着信号的流向摆放元器件；一般从输入端或信号源画起，从左到右或从上到下按信号的流向依次画出各单元电路，而反馈通路的信号流向则与此相反。同一个模块中的元器件靠近放置，不同模块的元器件稍远一些放置；串联的元器件最好画在一条直线上；并联时，各元器件符号的中心对齐。

4)连线。通常连接线可以水平布置或垂直布置，一般不画斜线，并且交叉和折弯应最少。互相连通的交叉线，应在交叉处用圆点表示。根据需要，可以在连接线。卜加注信号名或其他标记，表示其功能或其去向。一般不要从一点。上引出多于三根的连线。有的连线可用符号表示，如元器件的电源一般标出电源电压的数值。

5)标注。在电路原理图中，各元器件文字符号的右下方都标有脚注序号，该脚注序号是按同类元件的多少来编制的，或者按照各元器件在图中的位置自左向右，或自上而下进行顺序编号的，一般情况下是用阿拉伯数字进行标注，如R₁、R₂、C₄、C₅、VD₈、VD₉、V₈、IC₁、IC₂等。

6)如果电子产品由几个单元电路组成，此时便可在各单元电路的元器件文字符号前面加一该单元电路的顺序号，如2R,、3R₂、2C₄、3C₅等。

7)在电路原理图中标出各元器件的具体型号和参数，为日后的检测与更换提供了依据。另外，在有的电路原理图中还标出了关键点直流工作电压值的大小、某些元件的额定功率、电压、电流等参数，以及部分电路的调试或安装条件，也为检测与维修提供了方便。
