进行拆卸前首先要从互联网上搜集手机的相关资料，越全面越好，图1-1所示为iPhone 5的器件清单图。

图1-2所示为iPhone 5主板正视图，图中含有iPhone 5的“大脑”A6处理器，其放大图如图1-3所示。A6处理器的CPU性能和显卡性能均为A5的两倍，但是核心面积却缩小了22%。配备A6处理器的iPhone 5应用加载速度非常快，例如，Page加载速度达到之前的2.1倍，Keynote加载速度也有之前的1.7倍。A6处理器对摄像头拍照性能也有提升，A6具有下一代ISP、空间降噪、智能过滤、更好的低光照表现和更快的图像捕捉能力，拍照速度比iPhone 4S提升40%。

iPhone 5主板的背视图如图1-4所示，从中可以看到Nand Flash存储器，其型号和参数为海力士H2JTDG2MBR 128 GB。

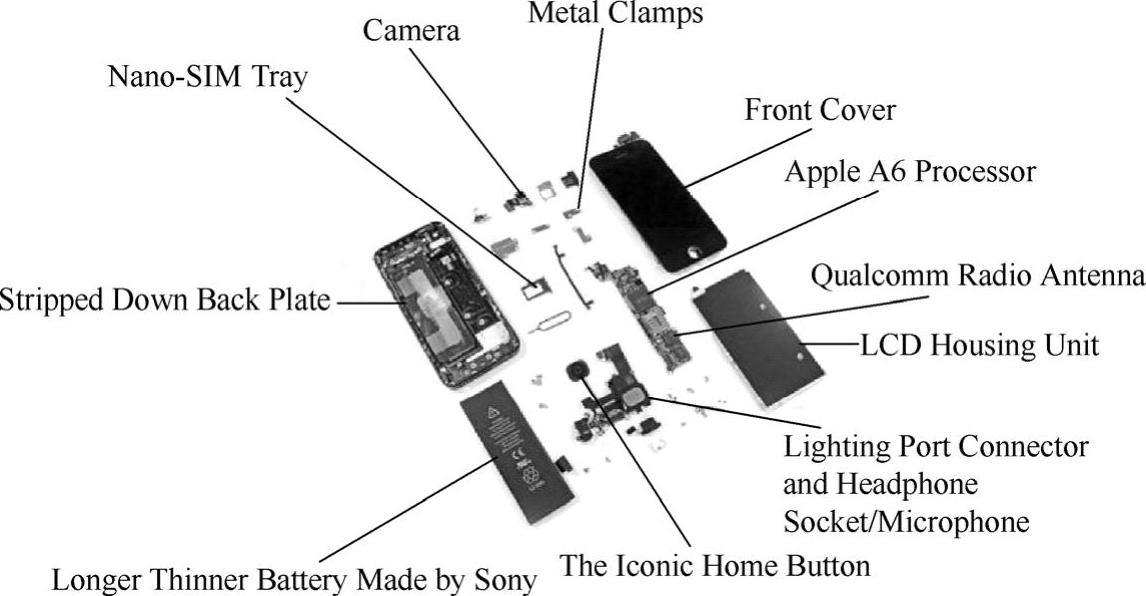

图1-1 iPhone 5器件清单

图1-2 iPhone 5主板正视图

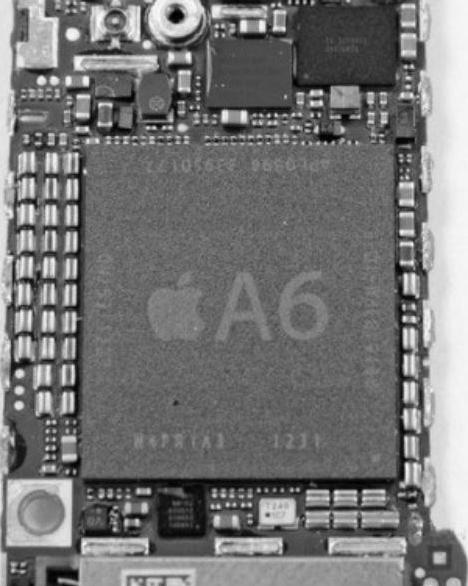

图1-3 A6处理器

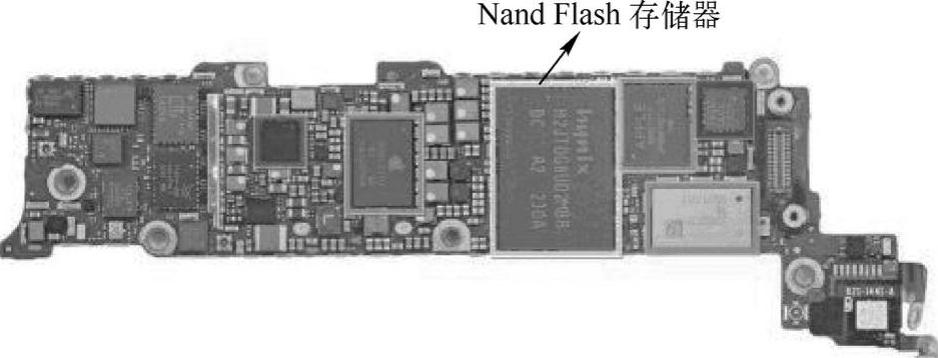

图1-4 iPhone 5主板背视图

拆机前要进行如下准备工作：

1)在手机内部的印制电路板上，由于镶嵌着不同生产厂商和不同型号的集成芯片，另外印制电路板上还有一些新型的元器件，所有这些芯片和元器件上都要传输一些弱电流信号，因此若手机还要使用，就不要在强磁场高电压下进行维修操作，以免遭大电流冲击，损坏元器件。(www.chuimin.cn)

2)确认手机螺钉型号，准备专用的螺钉旋具；准备一个小的镊子和撬棒；准备一个取卡针；保持工作台面整洁，拆下的零部件要用一个专用的容器装好，避免散失。

3)拆机前建议佩戴好防静电手腕、接地线、防静电垫，以免因静电而造成手机内部电路的损坏，同时保证双手干燥。

4)拆机前确认手机已经完全关机。拆卸前应先取下电池、SIM卡后再进行拆卸工作。

5)对手机中的重要信息进行备份。

拆机过程中，要注意如下事项：

1)在拆卸或者安装手机时，一定要按照一定的前后顺序进行操作，取放的芯片、元器件也要按一定的顺序排放，以免混淆或者丢失。

2)对于不易拆卸的手机，应先研究一下手机的外壳，看清手机壳的配合方式，然后再拆卸手机。

3)有些手机的固定螺钉十分隐蔽，如诺基亚8810手机推拉盖下有两颗螺钉，j星N188手机后壳防尘罩下的螺钉，拆卸前应仔细查找，在没有全部拆卸螺钉的情况下不要强行打开机壳，以免对机壳造成不可修复的损伤。将手机中的相关固定螺钉伞部取出（部分螺钉较隐蔽，要细心查找），某些机器还要把天线或其他配件取下。

4)取下主板的过程中，要留意是否有主板与外壳相连接的排线，如果有，须先撬开排线头，然后再取外壳，以免损坏排线。

5)显示屏为易损器件，要轻取轻放，不能用力过大。

6)准备。‘部数码相机或者拍照清晰度较高的手机，用来记录拆机细节，方便重新安装手机时参考。

在拆卸中若出现螺钉滑丝，可在螺钉旋具上垫。+些东西（如双面胶、布料等），可以增加螺钉旋具与螺母间的摩擦力；若螺母是露出外面的，可以用尖嘴钳夹紧螺钉后，旋出螺钉。
