1.启动SAMCEF Field

（1）单击桌面上的SAMCEF Field图标，启动SAMCEF Field。

（2）Domain：在下拉列表框中选择Rotor Dynamics。

（3）Analysis Type：在下拉列表框中选择临界转速分析Critical Speed&Stability。

（4）单击OK按钮。

2.生成几何模型

（1）单击Vertex图标。

（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0。

（3）单击图标，输入第2个点相对坐标（381，0，0），即dX：381，dY：0，dZ：0，如图16-55所示，在数据树中选择Point1，或者在图形区拾取Point1。

（4）单击Apply按钮，生成第2个点。

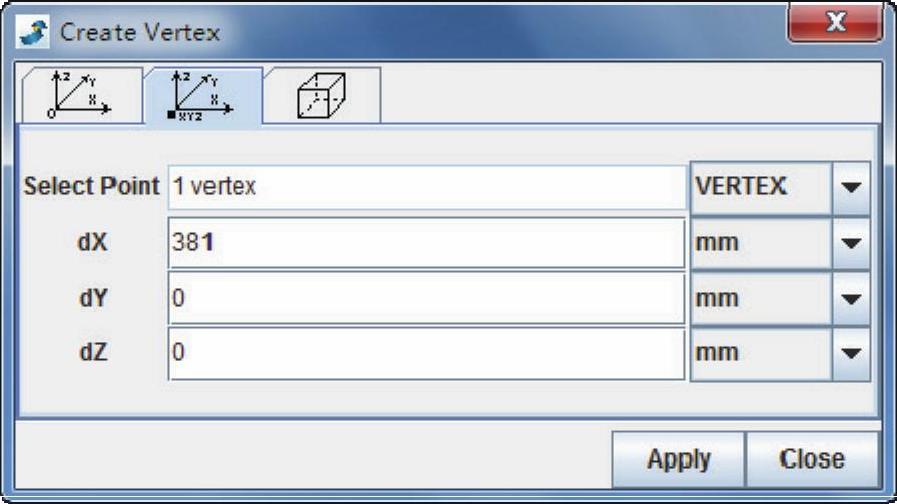

图16-55 相对坐标几何点定义

（5）输入第3个点相对于第2个点的坐标（203.2，0，0），即dX：203.2，dY：0，dZ：0，在数据树中选择Point2，或者在图形区拾取Point2。

（6）单击Apply按钮，生成第3个点。

（7）输入第4个点相对于第3个点的坐标（304.8，0，0），即dX：304.8，dY：0，dZ：0，在数据树中选择Point3，或者在图形区拾取Point3。(www.chuimin.cn)

（8）单击Apply按钮，生成第4个点。

（9）输入第5个点相对于第4个点的坐标（0，200，0），即dX：0，dY：200，dZ：0，在数据树中选择Point4，或者在图形区拾取Point4。

（10）单击Apply按钮，生成第5个点。

（11）输入第6个点相对于第5个点的坐标（304.8，0，0），即dX：304.8，dY：0，dZ：0，在数据树中选择Point5，或者在图形区拾取Point5。

（12）单击Apply按钮，生成第6个点。

（13）输入第7个点相对于第6个点的坐标（254，0，0），即dX：254，dY：0，dZ：0，在数据树中选择Point6，或者在图形区拾取Point6。

（14）单击Apply按钮，生成第7个点。

（15）输入第8个点相对于第7个点的坐标（203.2，0，0），即dX：203.2，dY：0，dZ：0，在数据树中选择Point7，或者在图形区拾取Point7。

（16）单击Apply按钮，生成第8个点。

（17）单击Wire图标。

（18）在屏幕上用鼠标按照顺序捕捉Ponit1、Point2、Ponit3和Point4（或者在数据树中选取）。

（19）单击Apply按钮，生成一条线Wire1。

（20）在屏幕上用鼠标按照顺序捕捉Ponit5、Point6、Ponit7和Point8（或者在数据树中选取）。

（21）单击Apply按钮，生成另外一条线Wire2。
