第三种模型计算结果SAMCEF有限元分析与应用实例
【摘要】：第三种模型是在第二种模型基础上，修改轴1的半径为50mm。图16-34 显示轴和齿轮的分析模型（模型三）单击Convert and Launch图标，进入计算设置对话框。将Problem Name修改为Torsional-geared-twoinertia-case2.dat。当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。图16-35 固有频率和振型注意：固有频率变为31.56Hz，与case2相比，轴1的扭转刚度增大16倍，等效刚度增大4倍，而转动惯量没有变化，因此固有频率增大2倍。此外，由于转速比为2，扭转振型的振幅在齿轮连接处相差一倍。
第三种模型是在第二种模型基础上，修改轴1的半径为50mm。
（1）打开模型Torsional-geared-twoinertia-case2.sfield。
（2）选择File→Save As菜单命令，输入新文件名Torsional-geared-twoinertia-case3，单击Save按钮，保存为另外一个模型。
（3）单击Analysis Data模块图标。
（4）在数据树Used Data中选择Beam_on_Wire1并双击，修改轴半径为50mm，按<Enter>键，单击OK按钮，完成修改。修改后的模型变为图16-34所示。

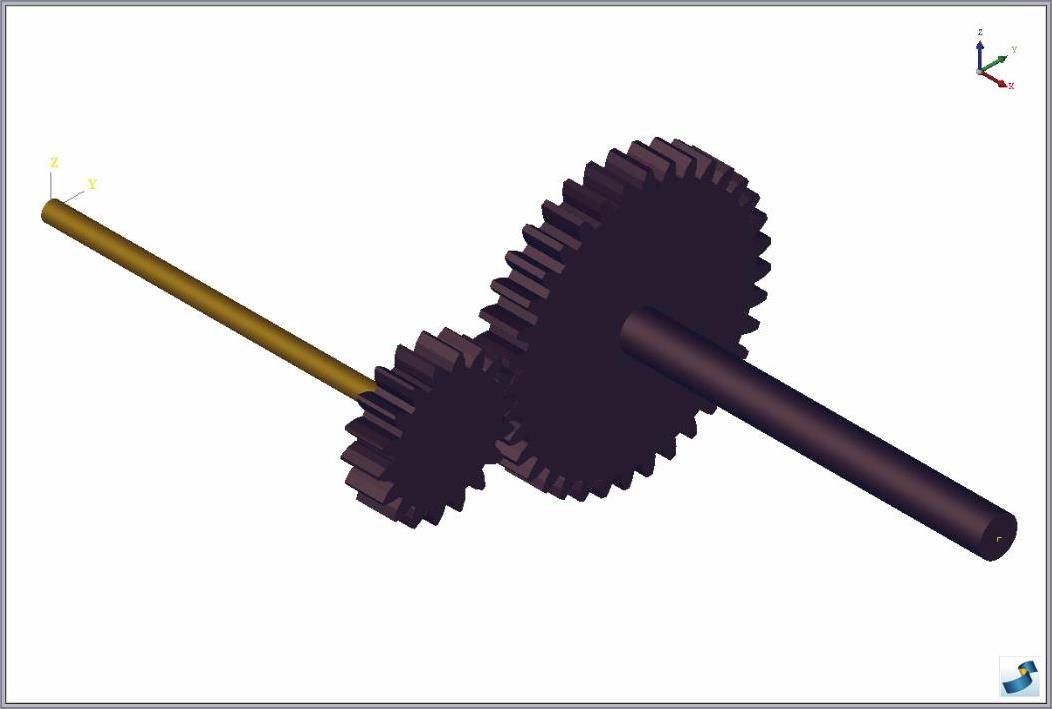

图16-34 显示轴和齿轮的分析模型（模型三）
（5）单击Convert and Launch图标，进入计算设置对话框。
（6）将Problem Name修改为Torsional-geared-twoinertia-case2.dat。(www.chuimin.cn)
（7）单击
图标，提交作业，并显示执行状态的监视对话框。
（8）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。
（9）单击Result模块图标，进入结果显示模块。
（10）在数据树Result中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图（如图16-35所示）。

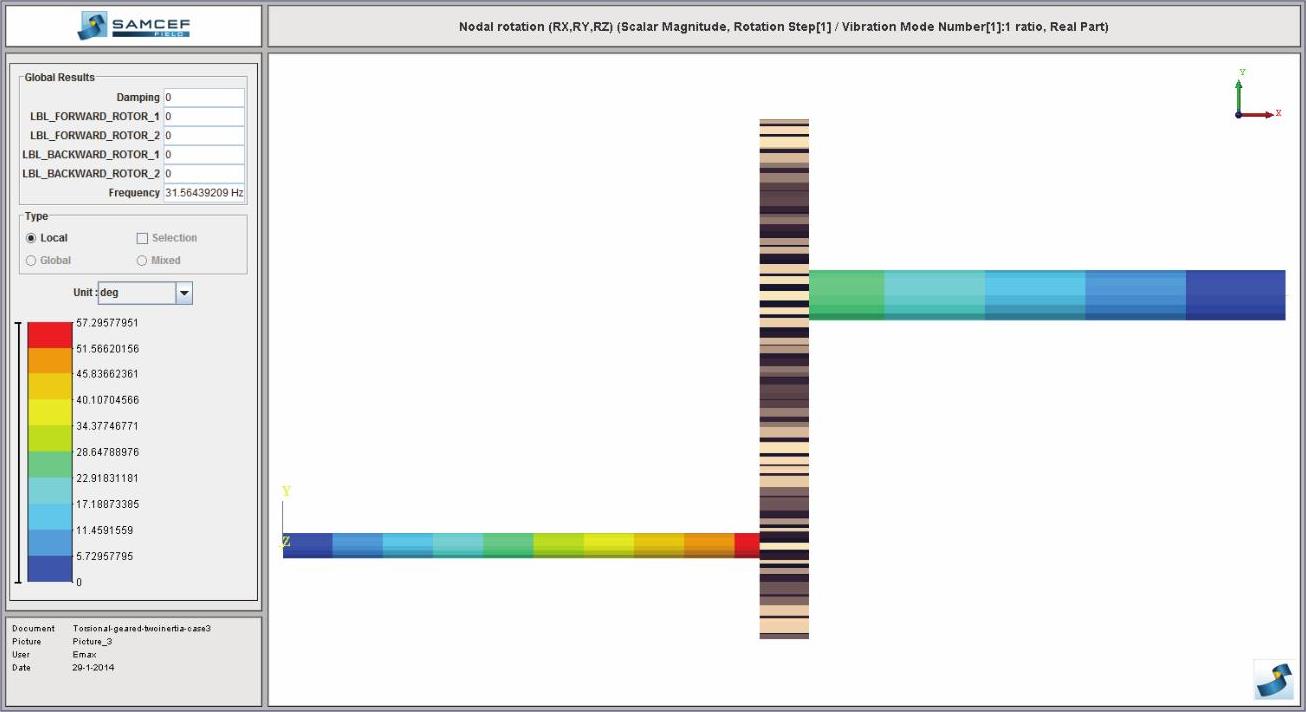

图16-35 固有频率和振型
注意：固有频率变为31.56Hz，与case2相比，轴1的扭转刚度增大16倍，等效刚度增大4倍，而转动惯量没有变化，因此固有频率增大2倍。此外，由于转速比为2，扭转振型的振幅在齿轮连接处相差一倍。
（11）单击工具条中的保存文件快捷图标保存文件。
