单击Solver模块图标，进入求解模块。
（1）单击Check图标，如果出现No data incoherence detected，表明数据已经定义完整，不缺少数据。
（2）单击Close按钮返回。
（3）单击Convert and Launch图标，进入求解设置对话框。
（4）如图16-28所示，设置工作目录，浏览并选择目录E：\Work_Sam\temp。
图16-28 设置工作目录
（5）设置求解需要的内存为200（单位为MB）。

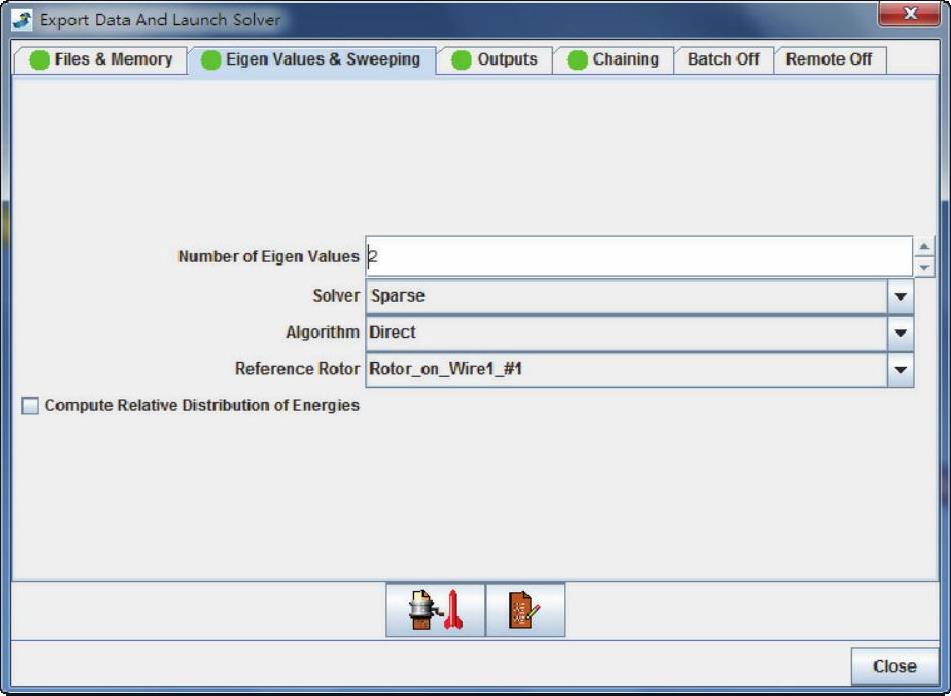

（6）单击Egien Values&Sweeping标签，设置特征值（如图16-29所示）。
(www.chuimin.cn)
图16-29 设置特征值
（7）Number of Egien Values：输入特征值数2。
（8）Algorithm：选择Direct（直接计算方法）
（9）Reference Rotor：参考轴选择第一个转子。
（10）单击
图标，提交作业，并显示执行状态的监视对话框（如图16-30所示）。
图16-30 求解器监视对话框
（11）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。
（12）单击工具条中的保存文件快捷图标保存文件。
