直接法求解临界转速–SAMCEF有限元分析与应用实例
【摘要】：设置求解需要的内存为200。Number of Egien Values：输入特征值数为2，如图16-19所示。Algorithm：临界转速计算方法设置为Direct（直接法）。图16-19 求解方法设置菜单单击图标，提交作业，并显示执行状态的监视对话框。在数据树中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图，如图16-20所示。图16-20 第1阶临界转速振型图单击图标，弹出Save picture对话框，如图16-21所示。单击OK按钮保存图片。
1.求解设置
（1）单击Convert and Launch图标。
（2）设置工作目录，浏览并选择目录E：\Work_sam。
（3）设置求解需要的内存为200（单位为MB）。
（4）单击Egien Values&Sweeping标签。

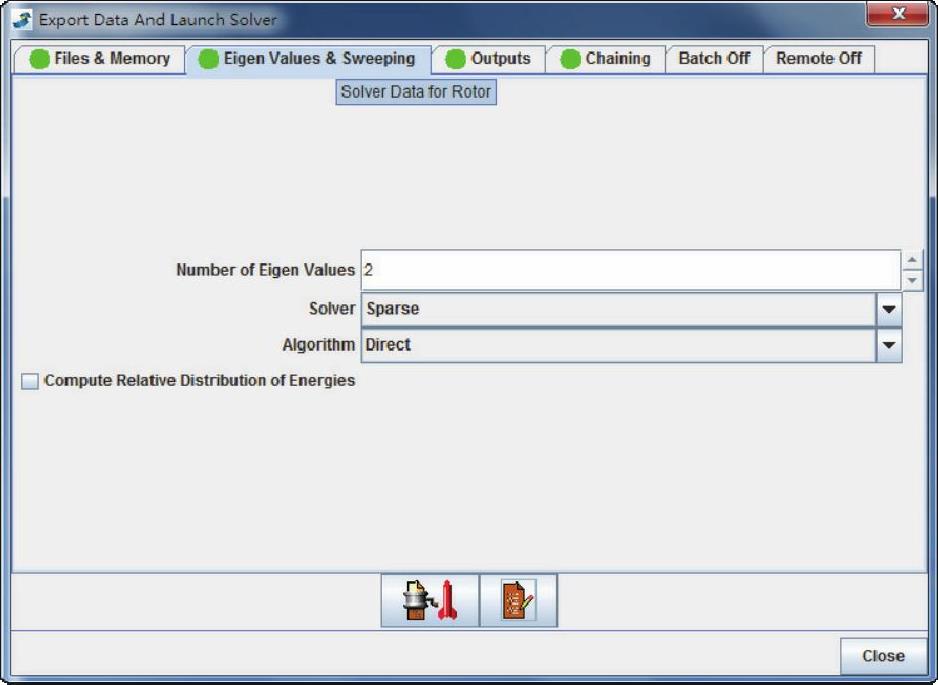

（5）Number of Egien Values：输入特征值数为2，如图16-19所示。
（6）Algorithm：临界转速计算方法设置为Direct（直接法）。
图16-19 求解方法设置菜单
（7）单击
图标，提交作业，并显示执行状态的监视对话框。
（8）当计算完成后，单击Close按钮，关闭监视对话框和Solver Launch对话框。
（9）单击工具条中的保存文件快捷图标保存文件。(www.chuimin.cn)
2.查看结果
（1）单击Result模块图标，进入结果显示模块。
（2）在数据树中选择Nodal Rotation并双击，在Criteria result选项中选择Scalar标量选项，单击Apply按钮生成振型图，如图16-20所示。
图16-20 第1阶临界转速振型图
（3）单击
图标，弹出Save picture对话框，如图16-21所示。
（4）在Standard Value下拉列表框中选择Very Big（A2 on screen）选项。
（5）选择White Background和Add Border复选框。
（6）单击OK按钮保存图片。
图16-21 Save picture对话框
