单击Mesh模块图标,进入网格划分模块,相应的工具条中显示出网格处理的快捷命令图标。
1.网格划分
(1)在数据树中选中Wire1,或者在图形上选中Wire1对应的几何模型。
(2)单击Length图标。
(3)设置Average Mesh Size为10,单位为mm。
(4)单击Apply按钮。
(5)单击Generate图标,弹出单元生成对话框。
(6)单击Apply按钮,生成一维梁单元,总计69个梁单元。
2.数据树
(1)在数据树Used Data中选中Beam_on_2_edge_of_Wire1和Beam_on_1_edge_of_Wire1_#1,单击鼠标右键,在弹出的快捷菜单中选择Show命令,显示属性标志。(www.chuimin.cn)
(2)在数据树Used Data中再次选中Beam_on_2_edge_of_Wire1和Beam_on_1_edge_of_Wire1_#1,单击鼠标右键,在弹出的快捷菜单中选择Display Data Aspect→Show命令,显示的转子形状见图14-250。

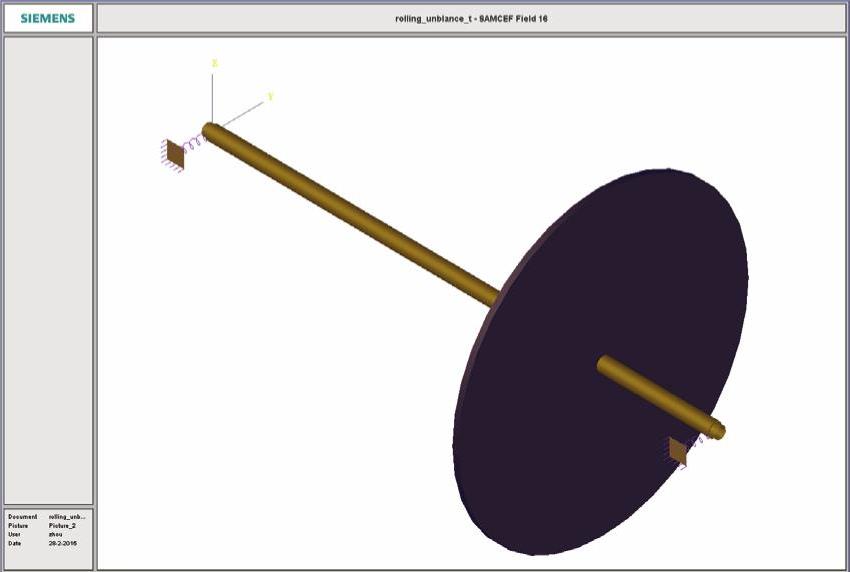

图14-250 有限元网格
(3)单击鼠标右键,在弹出的快捷菜单中选择Mesh Aspect→Shade命令,有限元网格着色显示。
3.保存文件
(1)单击工具条中的保存文件快捷图标。
(2)选择文件保存的目录,例如D:\Work
(3)输入文件名Rolloing_unblance_harmonic.sfield。
(4)单击Save按钮,保存文件。
