1.启动SAMCEF Field
(1)单击桌面上的SAMCEF Field图标,启动SAMCEF Field。
(2)Domain:在下拉列表框中选择Rotor Dynamics,如图14-240所示。
图14-240 求解器和分析类型
(3)Analysis Type:在下拉列表框中选择临界转速分析Harmonic Response。
(4)单击OK按钮。
(5)单击图标,保存SAMCEF Field文件为Rolloing_unblance_harmonic.sfield。
2.创建几何模型
(1)单击Vertex图标。
(2)输入第1个点坐标(0,0,0),即X:0,Y:0,Z:0。(www.chuimin.cn)
(3)输入第2个点坐标(600,0,0),即X:690,Y:0,Z:0。
(4)输入第3个点坐标(700,0,0),即X:700,Y:0,Z:0。
(5)输入第4个点坐标(900,0,0),即X:900,Y:0,Z:0。
(6)单击Wire图标。
(7)在屏幕上用鼠标连续捕捉Ponit1、Point2、Ponit3和Point4(或者在数据树中捕捉)。
(8)单击Apply按钮,生成一条线(Wire)。

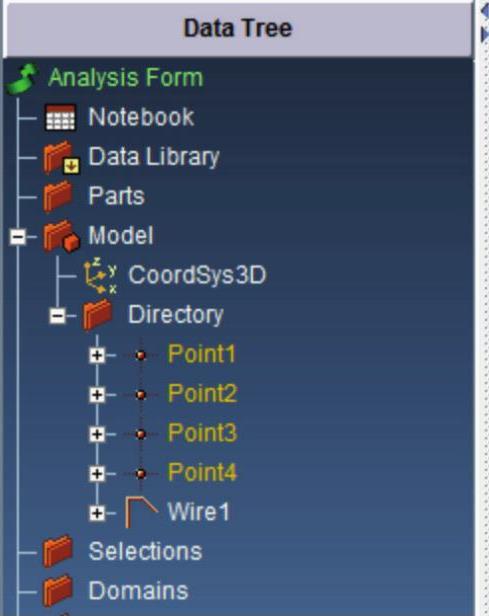

(9)数据树(Data Tree)如图14-241所示。
图14-241 几何模型数据树
