【摘要】：单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理的命令。设置Average Mesh Size为6，单位为mm。单击Apply按钮，生成二维轴对称单元，总计2078个单元，2945个节点，有限元模型如图14-199所示。单击右键，在弹出菜单中选择Mesh Aspect→Shade命令，有限元网格着色显示如图14-199所示。图14-199 有限元网格3.保存文件单击工具条中的保存文件快捷图标。

单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理的命令。

1.网格划分

（1）确认数据树中Model下的lp_rotor已经被选中，或者直接在屏幕上用鼠标左键单击几何体。

（2）单击Length图标。

（3）设置Average Mesh Size为6，单位为mm。

（4）单击Apply按钮。

（5）单击Generate图标，弹出单元生成对话框。

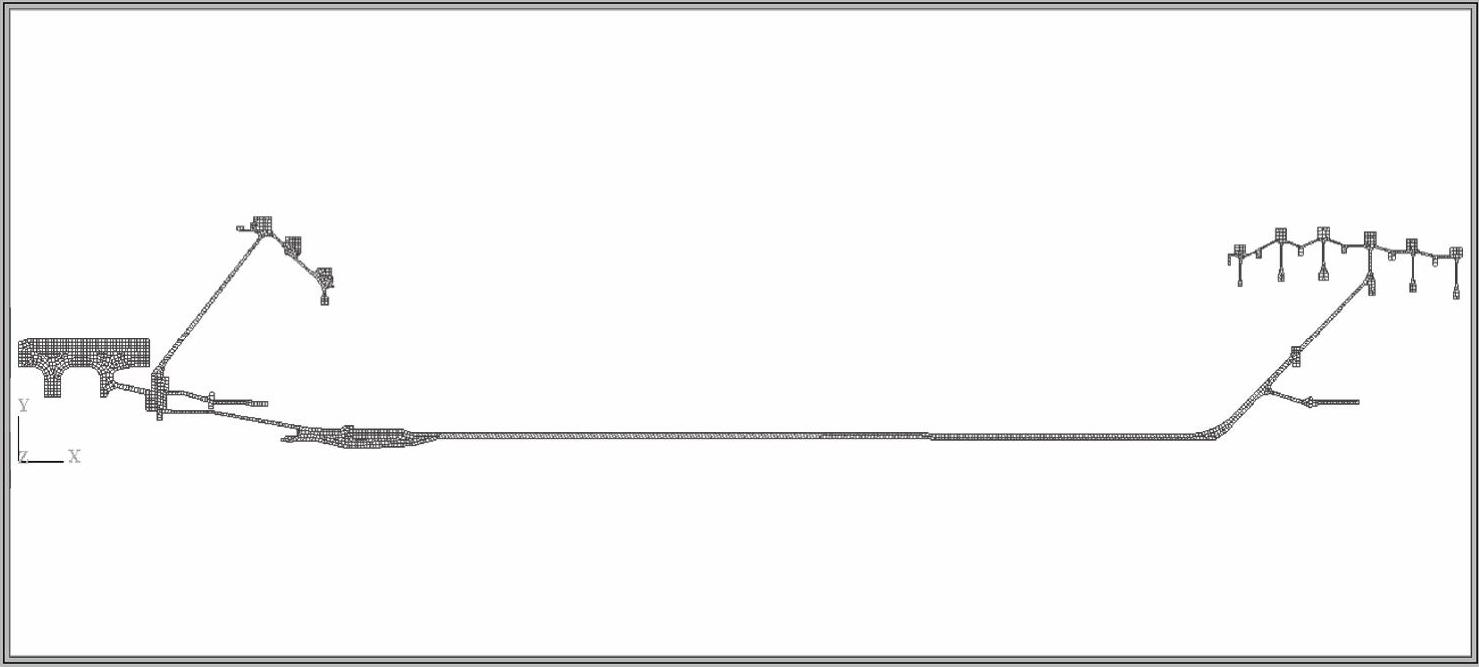

（6）单击Apply按钮，生成二维轴对称单元，总计2078个单元，2945个节点，有限元模型如图14-199所示。

2.数据树

（1）在数据树中用鼠标选种Model下的Directory，单击右键，在弹出菜单中选择Hide命令，将几何图形隐藏。(www.chuimin.cn)

（2）选中Mesh Model下的Mesh_LP_rotor。

（3）单击右键，在弹出菜单中选择Mesh Aspect→Shade命令，有限元网格着色显示如图14-199所示。
