临界转速计算方法Pseudo-Modal
【摘要】：设置工作目录，浏览并选择目录C：\temp。设置求解需要的内存为300。选择Eigen ValuesSweeping选项卡。Initial frequency扫频初始频率为0Hz。End frequency扫频终止频率为500Hz。Number Of steps扫频次数为10。Number of Eigen Values文本框中输入特征值数8。扫频从0～500Hz，间隔为50Hz，3000r/min。Algorithm：临界转速计算方法为Pseudo-Modal，如图14-166所示。图14-166 选择Pseudo-Modal单击图标，提交作业，并显示执行状态的监视对话框。再次单击Close按钮，关闭Solver Launch对话框。单击工具条中的保存文件快捷图标进行保存。
单击Solver模块图标，进入求解模块。
（1）单击Convert and Launch图标。
（2）设置工作目录，浏览并选择目录C：\temp。
（3）设置求解需要的内存为300（单位为MB）。
（4）选择Eigen Values
Sweeping选项卡。
（5）Initial frequency扫频初始频率为0Hz。
（6）End frequency扫频终止频率为500Hz。
（7）Number Of steps扫频次数为10。
（8）Number of Eigen Values文本框中输入特征值数8。
扫频从0～500Hz（30000r/min），间隔为50Hz，3000r/min。(www.chuimin.cn)
（9）Algorithm：临界转速计算方法为Pseudo-Modal（伪模态法），如图14-166所示（SAMCEF FieldV6.2版本）。
图14-166 选择Pseudo-Modal
（10）单击

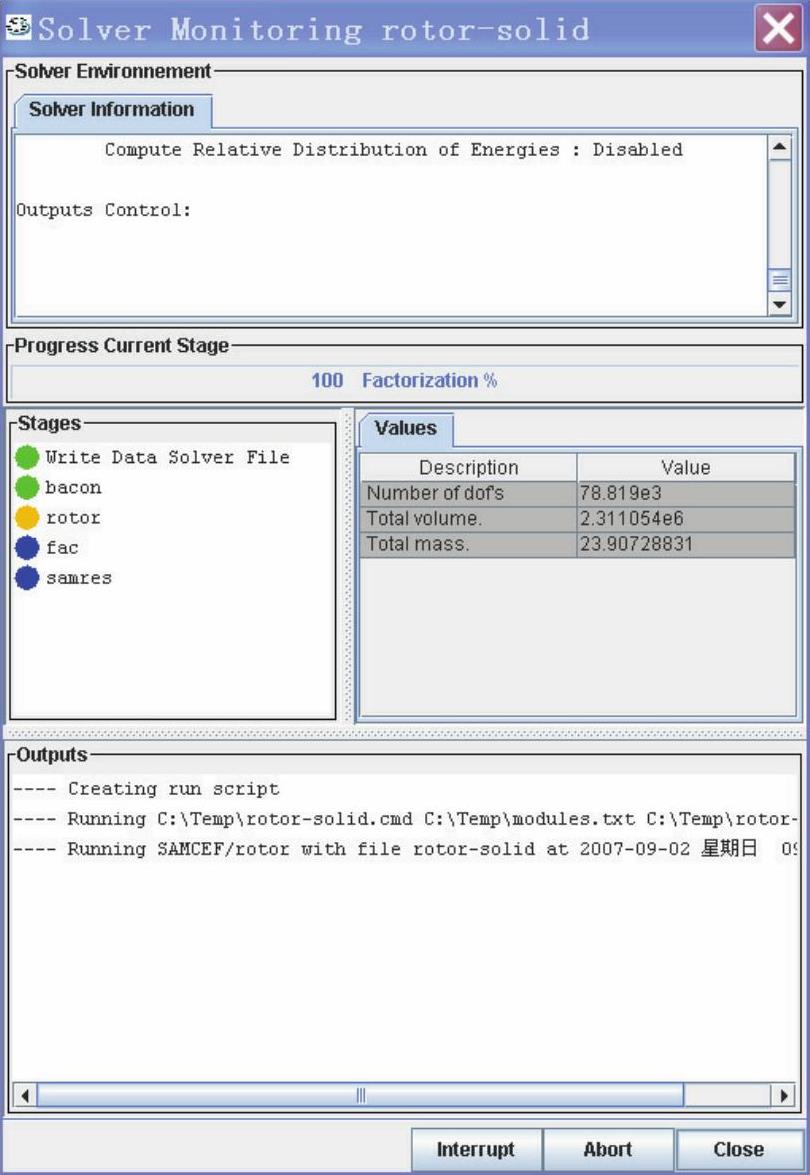

图标，提交作业，并显示执行状态的监视对话框（如图14-167所示）。
图14-167 监视对话框
(11)当计算完成后，单击Close按钮，关闭监视对话框。
(12)再次单击Close按钮，关闭Solver Launch对话框。
(13)单击工具条中的保存文件快捷图标进行保存。
