SAMCEF有限元分析：网格划分与应用实例
【摘要】：单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理的命令。设置Average Mesh Size为10，单位mm。单击Element Type图标，在弹出的单元类型对话框中选择二次单元parabolic。单击Apply按钮，生成三维实体单元。单击鼠标右键，弹出快捷菜单，选择Mesh Aspect→Shade命令，显示出图14-165所示的有限元网格。单击Save按钮保存文件。
单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理的命令。
1.网格划分
（1）确认数据树中Model下的Gluing2已经被选中，或者直接在屏幕上单击几何体。
（2）单击Length图标。
（3）设置Average Mesh Size为10，单位mm。
（4）单击Apply按钮。

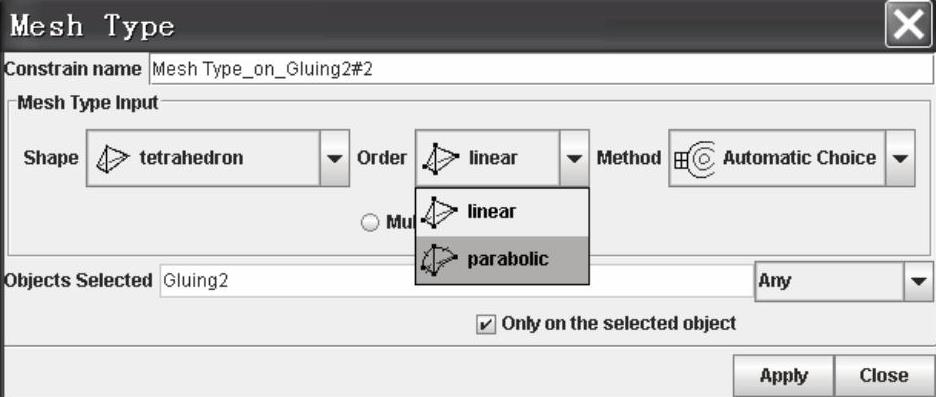

（5）单击Element Type图标，在弹出的单元类型对话框中选择二次单元parabolic（如图14-164所示）。
（6）单击Apply按钮。
（7）单击Generate图标，弹出单元生成对话框。
（8）单击Apply按钮，生成三维实体单元。
图14-164 单元类型对话框(www.chuimin.cn)
2.数据树
（1）在数据树中用鼠标选中Model下的Directory，单击鼠标右键，在弹出的快捷菜单中选择Hide命令，将几何图形隐藏。
（2）选中Mesh Model下的Mesh_Gluing2。
（3）单击鼠标右键，弹出快捷菜单，选择Mesh Aspect→Shade命令，显示出图14-165所示的有限元网格。
图14-165 有限元网格
3.保存文件
（1）单击工具栏中的保存文件快捷图标。
（2）选择文件保存的目录，例如D：\Work。
（3）输入文件名rotor-solid。
（4）单击Save按钮保存文件。
