首先采用梁模型针对简支边界条件建立转子分析模型,并进行计算分析。
1.启动SAMCEF Field
(1)双击桌面上的SAMCEF Field图标,启动SAMCEF Field。
(2)在Domain下拉列表框中选择Rotor Dynamics。
(3)在Analysis Type下拉列表框中选择临界转速分析“Critical SpeedStability”。
(4)单击OK按钮。
2.生成几何模型
由于转子上有轮盘,在建立转子模型时将转子分为三段为宜。
(1)单击Cly按钮。
(2)在弹出的对话框中将圆柱高度Height设为230,半径Radius设为15,单位设为mm。创建圆柱体,如图14-154所示。
(3)Axis:在图形区使用鼠标拾取Z轴。
(4)单击Apply按钮,生成高度为230mm、半径为15mm的圆柱体。
(5)重新设置Height为40,Radius为120。
(6)Axis:在图形区使用鼠标拾取Z轴。
(7)单击Apply按钮,生成高度为40mm、半径为120mm的圆柱体。
(8)重复以上操作,再生成高度为480mm、半径为15mm的圆柱体。
(9)在数据树中选择第二个圆柱体Cylinder 2,单击鼠标右键。(www.chuimin.cn)
(10)在弹出的快捷菜单中选择Move命令。

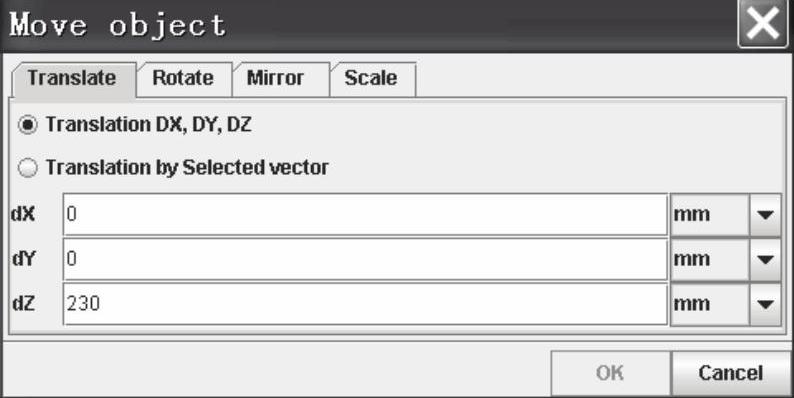

(11)在dZ文本框中将Z方向上移动的距离设为230mm。移动几何体如图14-155所示。
图14-154 创建圆柱体
图14-155 移动几何体
(12)单击OK按钮退出。
(13)采用同样的方法将第三个圆柱体Cylinder 3在Z方向上移动的距离设为270mm。

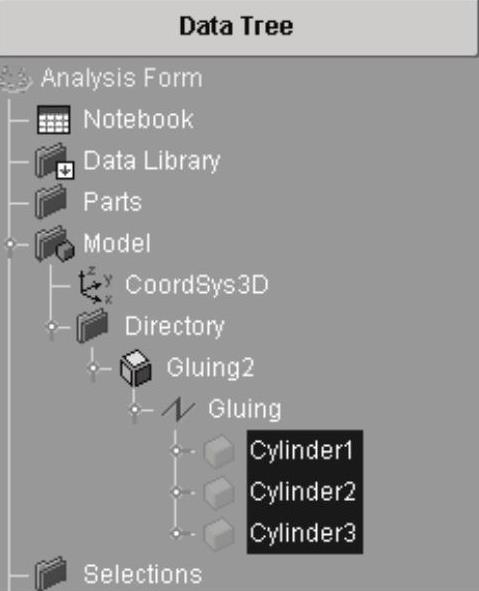

(14)在数据树中选中三个圆柱体(如图14-156所示),或者在图形区使用鼠标选择三个圆柱体。
(15)在屏幕右端单击“几何粘接”图标,单击Apply按钮,生成一个几何模型(如图14-157所示)。
图14-156 选中三个圆柱体
图14-157 几何模型
注意:使用“几何粘接”按钮的目的是保证这三个圆柱体在几何上粘接在一起,但它们还可以是独立的,即可以在单元特性定义或者材料特性定义时区分开。如果使用布尔运算处理,三个圆柱体将变为一个几何体,无法区分为不同的材料特性。
