频率转速关系曲线图、Nyquist图与扭转刚度分析
【摘要】：频率与转速的关系曲线图Compbell图，如图14 148所示。图14-148 Compbell图2.显示Nyquist图将Complex Option设置为Nyquist，即奈奎斯特图。Nyquist图如图14-149所示。图14-149 Nyquist图3.添加弹簧扭转刚度添加两个弹簧质量单元的扭转刚度，K66=4e6，单位是（N·m）/rad。图14-150 添加扭转刚度图14-151 添加扭转刚度的Compbell图对比图14-148，可以看出前三阶固有频率没有变化，第四阶变小，第五阶变大。转子系统的Nyquist图，对比图14-149，可见开环传递函数从1800Hz开始发生变化。
单击Result模块图标，进入结果显示模块。
1.绘制Compbell图
（1）单击Results左侧的
图标，展开结果数据树。
（2）双击Functions。
（3）双击Complex Eigen Frequency。
（4）单击Function Dialog对话框中的
图标，将Complex Option设置为Imaginary Part，即显示虚部。
（5）单击Function Dialog对话框中的
图标。
(6)将Abscissa Unit和Ordinate Unit都设置为tr/s，单位为Hz。
(7)频率与转速的关系曲线图Compbell图，如图14 148所示。

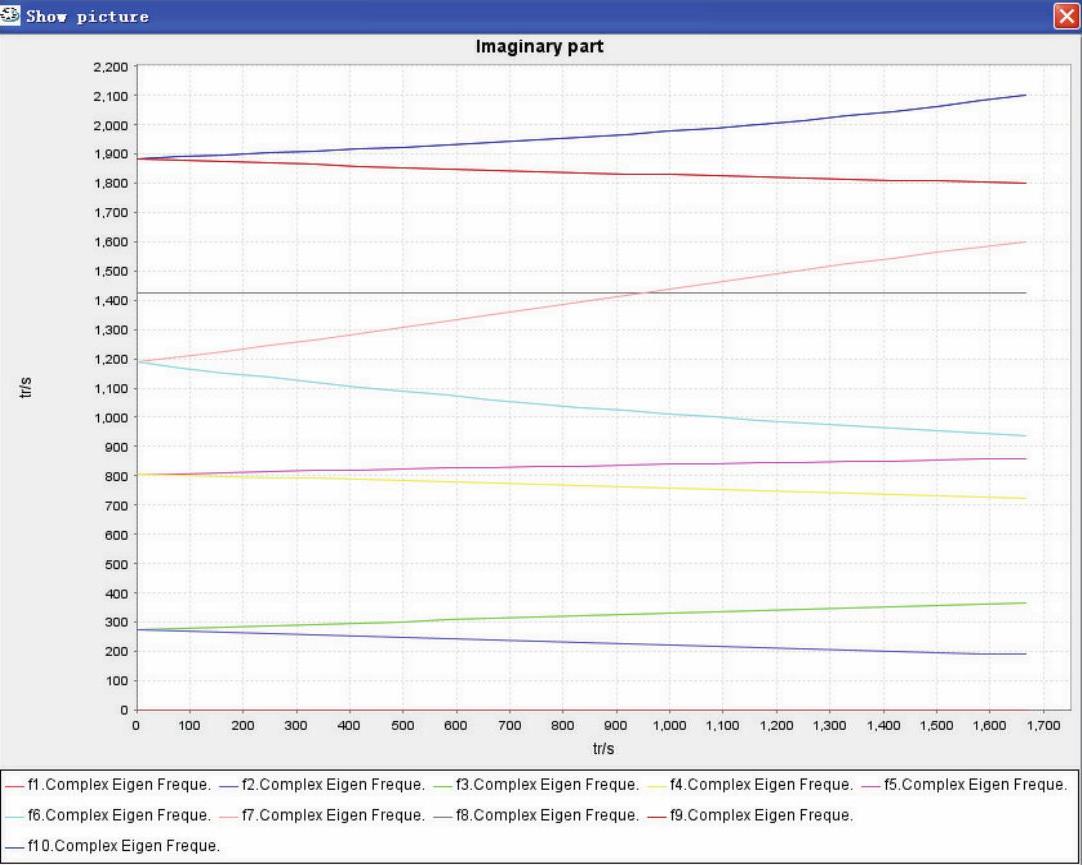

图14-148 Compbell图
2.显示Nyquist图
（1）将Complex Option设置为Nyquist，即奈奎斯特图。
（2）将Abscissa Unit设置为r/min，将Ordinate Unit改为tr/s。(www.chuimin.cn)
（3）Nyquist图如图14-149所示。

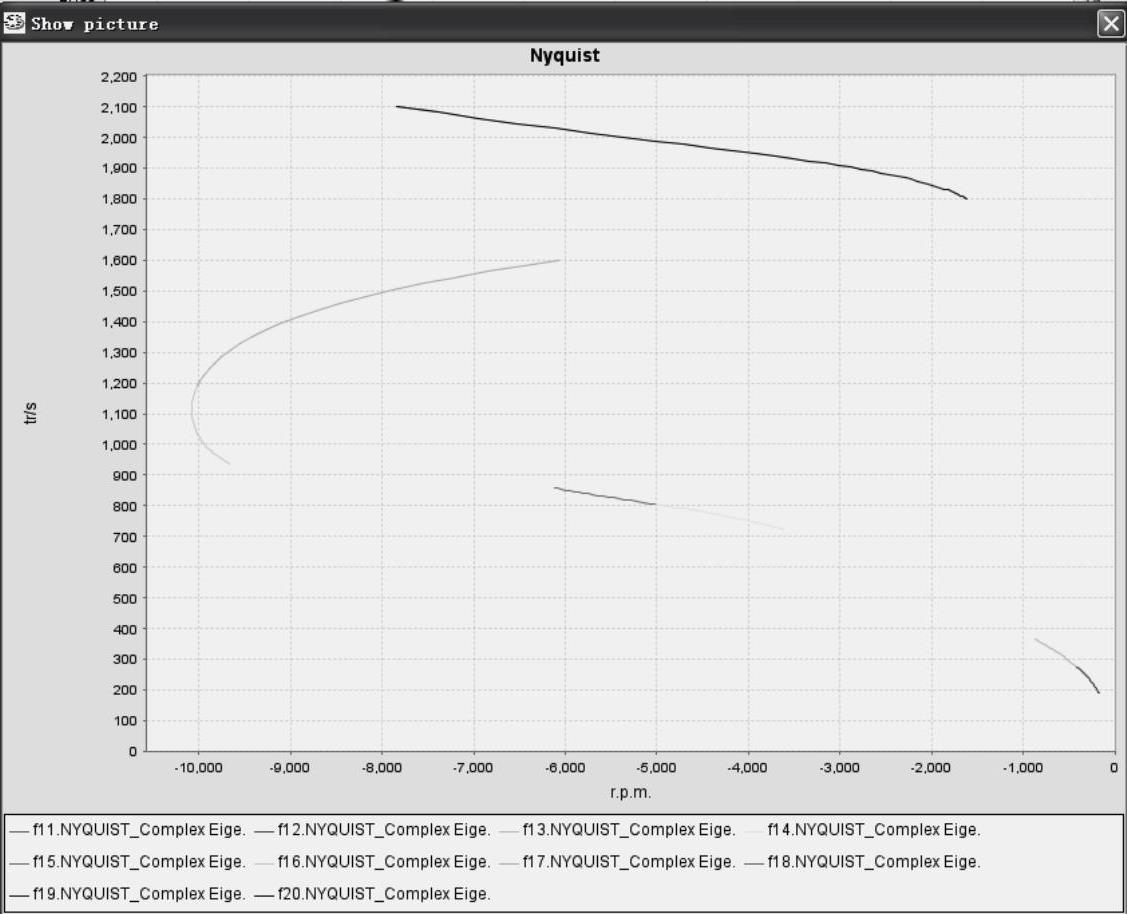

图14-149 Nyquist图
3.添加弹簧扭转刚度
添加两个弹簧质量单元的扭转刚度，K66=4e6，单位是（N·m）/rad。添加扭转刚度如图14-150所示。然后重新计算，得到Compbell图（如图14-151所示）。

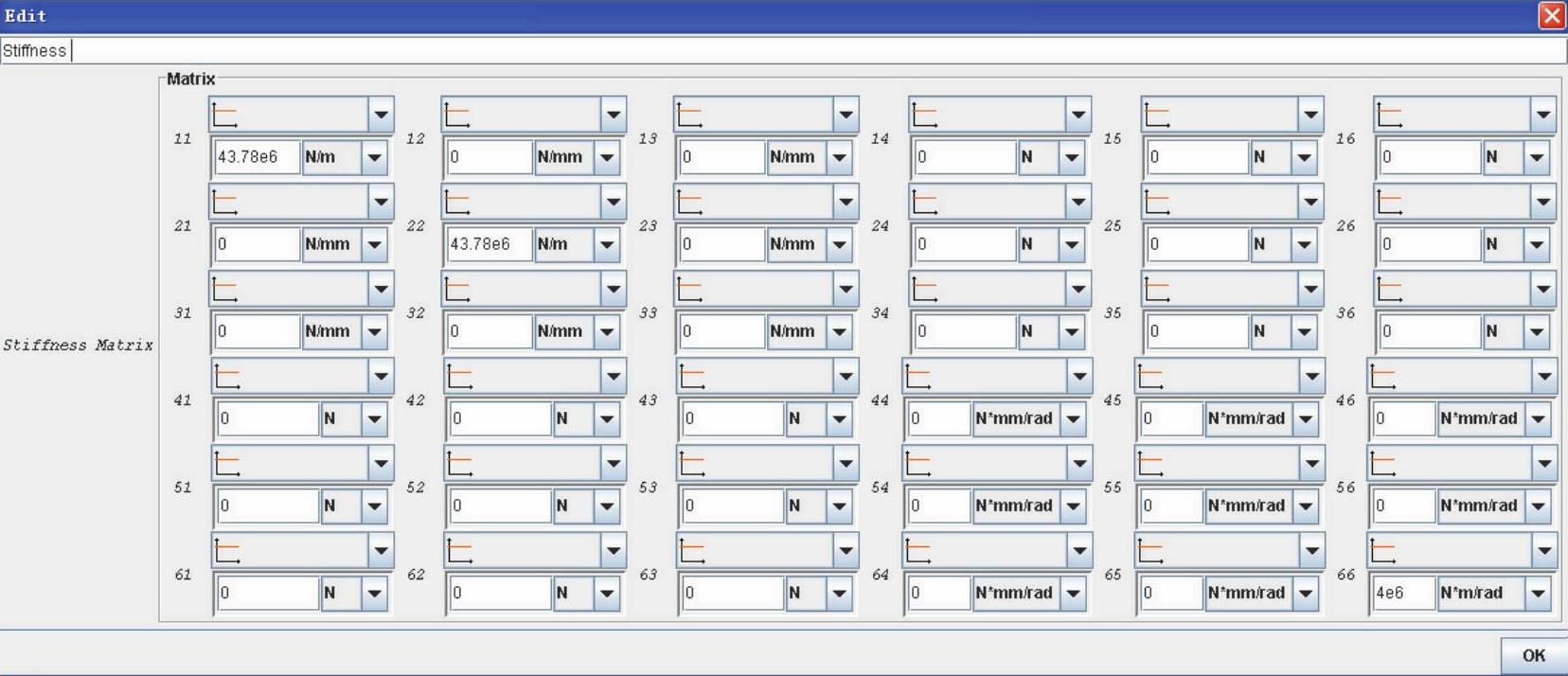

图14-150 添加扭转刚度

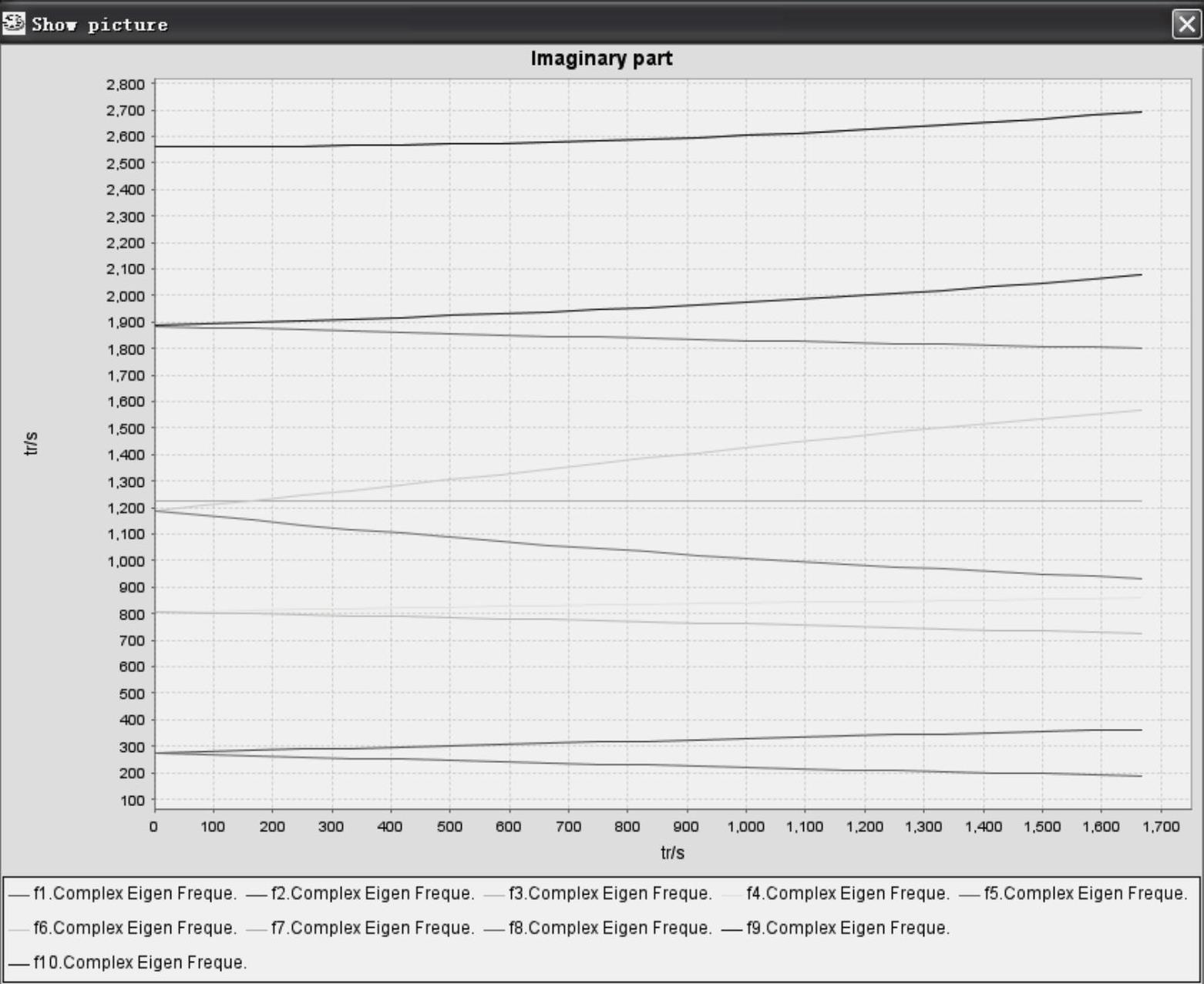

图14-151 添加扭转刚度的Compbell图
对比图14-148，可以看出前三阶固有频率没有变化，第四阶变小，第五阶变大。
转子系统的Nyquist图（如图14-152所示），对比图14-149，可见开环传递函数从1800Hz开始发生变化。
图14-152 Nyquist图
