建立转子分析模型,并进行计算分析。
1.启动SAMCEF Field
(1)双击桌面上的SAMCEF Field图标,启动SAMCEF Field。
(2)在Domain下拉列表框中选择Rotor Dynamics。
(3)在Analysis Type下拉列表框中选择超单元创建Super Element Creation。
(4)单击“OK”按钮。
2.生成几何模型
(1)单击图标。
(2)输入第1个点坐标(0,0,0),即X:0,Y:0,Z:0,单位为mm。
(3)输入第2个点坐标(5.1,0,0),即X:5.1,Y:0,Z:0。
(4)输入第3个点坐标(5.1,0,12.7),即X:5.1,Y:0,Z:12.7。
(5)输入第4个点坐标(10.2,0,12.7),即X:10.2,Y:0,Z:12.7。
(6)输入第5个点坐标(10.2,0,50.8),即X:10.2,Y:0,Z:50.8。
(7)输入第6个点坐标(7.6,0,50.8),即X:7.6,Y:0,Z:50.8。
(8)输入第7个点坐标(7.6,0,76.2),即X:7.6,Y:0,Z:76.2。
(9)输入第8个点坐标(20.3,0,76.2),即X:20.3,Y:0,Z:76.2。
(10)输入第9个点坐标(20.3,0,88.9),即X:20.3,Y:0,Z:88.9。
(11)输入第10个点坐标(20.3,0,101.6),即X:20.3,Y:0,Z:101.6。
(12)输入第11个点坐标(33,0,101.6),即X:33,Y:0,Z:101.6。
(13)输入第12个点坐标(33,0,106.7),即X:33,Y:0,Z:106.7。
(14)输入第13个点坐标(33,0,114.3),即X:33,Y:0,Z:114.3。
(15)输入第14个点坐标(25.4,0,114.3),即X:25.4,Y:0,Z:114.3。
(16)输入第15个点坐标(25.4,0,127),即X:25.4,Y:0,Z:127。
(17)输入第16个点坐标(25.4,0,134.6),即X:25.4,Y:0,Z:134.6。
(18)输入第17个点坐标(12.7,0,134.6),即X:12.7,Y:0,Z:134.6。
(19)输入第18个点坐标(12.7,0,165.1),即X:12.7,Y:0,Z:165.1。
(20)输入第19个点坐标(12.7,0,190.5),即X:12.7,Y:0,Z:190.5。
(21)输入第20个点坐标(15.2,0,190.5),即X:15.2,Y:0,Z:190.5。
(22)输入第21个点坐标(15.2,0,266.7),即X:15.2,Y:0,Z:266.7。
(23)输入第22个点坐标(12.7,0,266.7),即X:12.7,Y:0,Z:266.7。
(24)输入第23个点坐标(12.7,0,287),即X:12.7,Y:0,Z:287。
(25)输入第24个点坐标(12.7,0,304.8),即X:12.7,Y:0,Z:304.8。
(26)输入第25个点坐标(38.1,0,304.8),即X:38.1,Y:0,Z:304.8。(www.chuimin.cn)
(27)输入第26个点坐标(38.1,0,315),即X:38.1,Y:0,Z:315。
(28)输入第27个点坐标(20.3,0,315),即X:20.3,Y:0,Z:315。
(29)输入第28个点坐标(20.3,0,345.4),即X:20.3,Y:0,Z:345.4。
(30)输入第29个点坐标(20.3,0,355),即X:20.3,Y:0,Z:355。
(31)输入第30个点坐标(15.2,0,355),即X:15.2,Y:0,Z:355。
(32)输入第31个点坐标(15.2,0,345.4),即X:15.2,Y:0,Z:345.4。
(33)输入第32个点坐标(0,0,345.4),即X:0,Y:0,Z:345.4。
(34)输入第33个点坐标(0,0,315),即X:0,Y:0,Z:315。
(35)输入第34个点坐标(0,0,304.8),即X:0,Y:0,Z:304.8。
(36)输入第35个点坐标(0,0,266.7),即X:0,Y:0,Z:266.7。
(37)输入第36个点坐标(0,0,190.5),即X:0,Y:0,Z:190.5。
(38)输入第37个点坐标(0,0,134.6),即X:0,Y:0,Z:134.6。
(39)输入第38个点坐标(0,0,127),即X:0,Y:0,Z:127。
(40)输入第39个点坐标(17.8,0,127),即X:17.8,Y:0,Z:127。
(41)输入第40个点坐标(17.8,0,114.3),即X:17.8,Y:0,Z:114.3。
(42)输入第41个点坐标(15.2,0,114.3),即X:15.2,Y:0,Z:114.3。
(43)输入第42个点坐标(15.2,0,106.7),即X:15.2,Y:0,Z:106.7。
(44)输入第43个点坐标(0,0,106.7),即X:0,Y:0,Z:106.7。
(45)输入第44个点坐标(0,0,101.6),即X:0,Y:0,Z:101.6。
(46)输入第45个点坐标(0,0,76.2),即X:0,Y:0,Z:76.2。
(47)输入第46个点坐标(0,0,50.8),即X:0,Y:0,Z:50.8。
(48)输入第47个点坐标(0,0,12.7),即X:0,Y:0,Z:12.7。
(49)单击图标。
(50)在屏幕上用鼠标捕捉Ponit1~Point47(或者在数据树中捕捉)。
(51)选择Edit Line→Closed Line菜单命令,使其封闭。

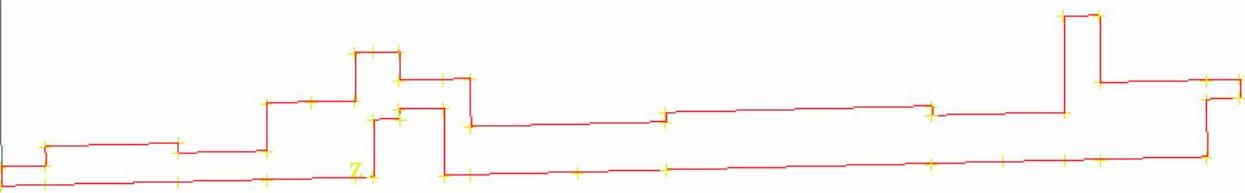

(52)单击Apply按钮,生成一条封闭线(Wire)。模型曲线如图14-132所示。
图14-132 模型曲线
(53)单击Face菜单,在模型树中选择Wire1,或在图形界面中选择。

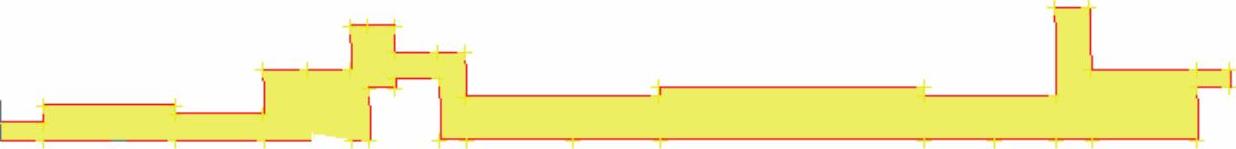

(54)单击Apply按钮,生成模型面,如图14-133所示。
图14-133 模型面
