SAMCEF有限元分析实例及定义数据
【摘要】：单击Analysis Data模块图标，进入分析数据模块，同时显示出分析数据的快捷命令图标。图14-118 体积傅里叶的定义单击Apply按钮，确认输入的数据。图14-120 轮盘定义选中Rotor复选框并在右侧的下拉列表框中选择Rotor_on_Face1。在stiffness设置中，输入11的值为4.378e7，22的值为4.378e7，单位为N/m，单击“OK”按钮。
单击Analysis Data模块图标，进入分析数据模块，同时显示出分析数据的快捷命令图标。
1.定义属性
（1）在数据树中选择Face1，或者在屏幕上单击Face1。
（2）单击Behavior图标，弹出Behavior对话框。
（3）Behavior：选择实体Volume Fourier，即体积傅里叶单元。
（4）单击Apply按钮。体积傅里叶的定义如图14-118所示。
2.定义材料特性
（1）在数据树中选择Face1，或者在屏幕上单击Face1。
（2）在Young modulus文本框中输入2.078e11，后面单位改为N/m2。
（3）单击Material图标，在此对话框中创建材料Steel。
（4）在Poisson ratio文本框中输入0.3。
（5）在Mass density文本框中输入7.8 e3，后面的单位改为kg/m3。

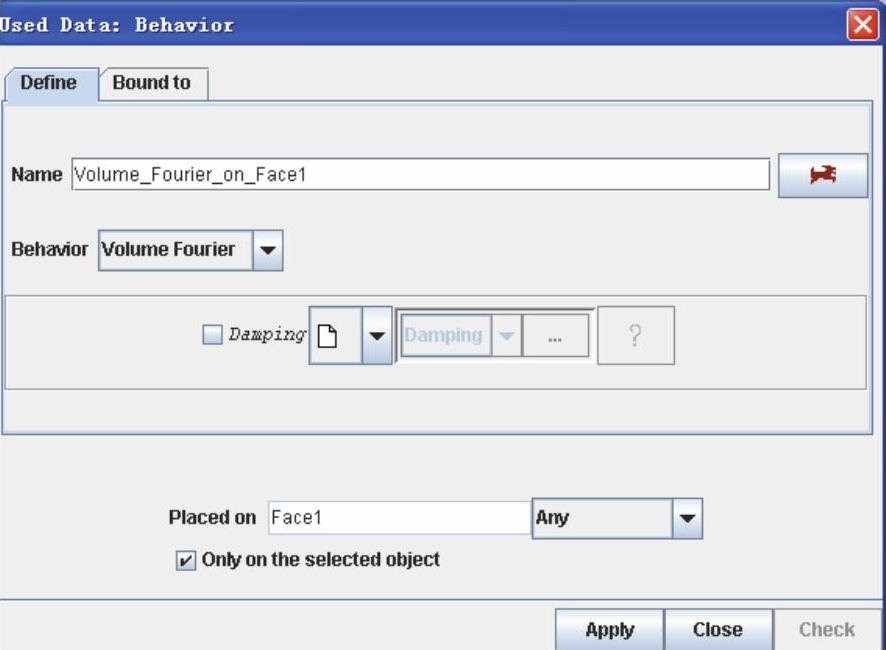

图14-118 体积傅里叶的定义
（6）单击Apply按钮，确认输入的数据。
3.设置转子信息
（1）在数据树中选择Face1，或者在图形上选择面。
（2）单击鼠标右键。
（3）在弹出的快捷菜单中选择Rotor命令。
（4）选中Axis复选框，选择Z单选按钮。转子信息设置如图14-119所示。

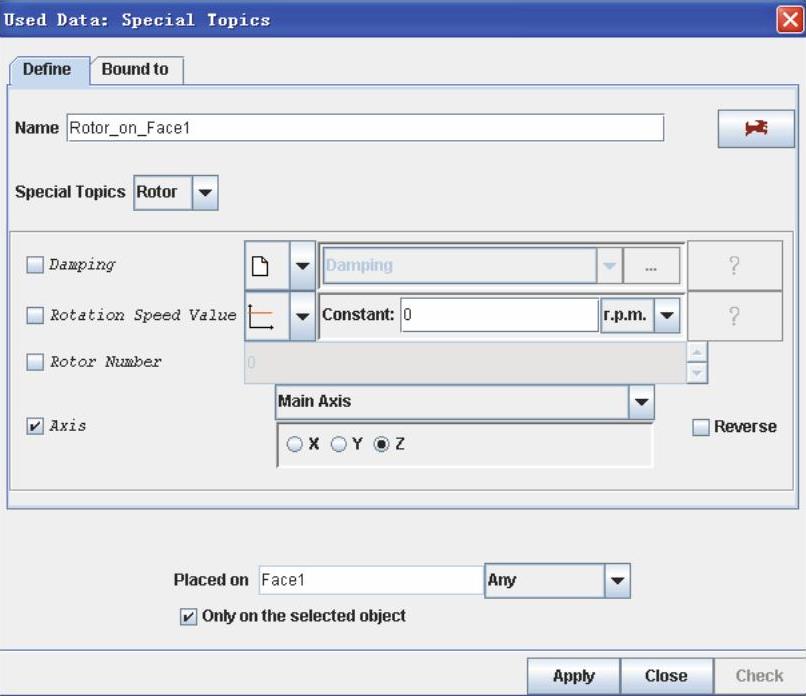

图14-119 转子信息设置
（5）单击Apply按钮，定义Face1为旋转面。
4.定义轮盘
轮盘采用集中质量单元（Lumped Mass）模拟，下面将定义轮盘。
（1）在数据树中选择Face1，或者在图形上选择线Face1。
（2）单击Behavior图标，弹出Behavior对话框。轮盘定义如图14-120所示。
（3）在Behavior下拉列表框中选择Lumped Mass单元。
（4）在Mass文本框中输入集中质量1.401，单位为kg。(www.chuimin.cn)
图14-120 轮盘定义
（5）选中Rotor复选框并在右侧的下拉列表框中选择Rotor_on_Face1。
（6）输入直径转动惯量和极转动惯量，11为1.36e-3，22为1.36e-3，33为2e-3，单击“OK”按钮。
（7）选中Frame复选框，第一方向选择X，第二方向选择Y。
（8）在Placed on右侧的下拉列表框中选择VERTEX。
（9）使用鼠标在屏幕上拾取点Point9。
（10）单击Apply按钮，生成集中质量单元。
5.定义弹簧支撑单元
弹簧支撑单元采用Ground Bearing模拟，下面将定义弹簧单元。
（1）在数据树中选择Face1，或者在图形上选择线Face1。
（2）单击Constraint图标，弹出Constraint对话框。
（3）选择Ground Bearing单元。
（4）在stiffness设置中，输入11的值为4.378e7，22的值为4.378e7，单位为N/m，单击“OK”按钮。
（5）在Damping Matrix中，将11改为2627，22改为2627，单位是N/（m/s）。
（6）选中Rotor复选框并在右侧的下拉列表框中选择Rotor_on_Face1。
（7）选中Frame复选框，将1st中的方向设为X，2nd中的方向设为Y。
（8）在Placed on右侧的下拉列表框中选择VERTEX，在图形画面中选择Point18。
（9）单击Apply按钮，即定义了支撑单元和刚度。Used Data中多出一条记录。
（10）重复步骤（1）～（9），定义Point23点处的弹簧支撑单元，如图14-121所示。
图14-121 弹簧支撑单元
6.数据树
（1）单击Used Data左侧的
图标，展开数据树。
（2）选中Used Data中的梁单元定义、材料特性定义和约束条件，单击鼠标右键。
（3）在弹出的快捷菜单中选择Hide命令，关闭这些定义标志的显示。隐藏标志如图14-122所示。
图14-122 隐藏标志
