【摘要】：建立转子分析模型，并进行计算分析。输入第3个点坐标，即X：5.1，Y：0，Z：12.7。输入第5个点坐标，即X：10.2，Y：0，Z：50.8。输入第9个点坐标，即X：20.3，Y：0，Z：88.9。输入第15个点坐标，即X：25.4，Y：0，Z：127。输入第26个点坐标，即X：38.1，Y：0，Z：315。输入第41个点坐标，即X：15.2，Y：0，Z：114.3。图14-116 模型曲线单击Face菜单，在模型树中选择Wire1，或在图形界面中选择。

建立转子分析模型，并进行计算分析。

1.启动SAMCEF Field

（1）双击桌面上的SAMCEF Field图标，启动SAMCEF Field。

（2）在Domain下拉列表框中选择Rotor Dynamics。

（3）在Analysis Type下拉列表中选择瞬态响应分析Critical Speed978-7-111-51157-1-Chapter14-179.jpgStability。

（4）单击OK按钮。

2.生成几何模型

（1）单击978-7-111-51157-1-Chapter14-180.jpg图标。

（2）输入第1个点坐标（0，0，0），即X：0，Y：0，Z：0，单位为mm。

（3）输入第2个点坐标（5.1，0，0），即X：5.1，Y：0，Z：0。

（4）输入第3个点坐标（5.1，0，12.7），即X：5.1，Y：0，Z：12.7。

（5）输入第4个点坐标（10.2，0，12.7），即X：10.2，Y：0，Z：12.7。

（6）输入第5个点坐标（10.2，0，50.8），即X：10.2，Y：0，Z：50.8。

（7）输入第6个点坐标（7.6，0，50.8），即X：7.6，Y：0，Z：50.8。

（8）输入第7个点坐标（7.6，0，76.2），即X：7.6，Y：0，Z：76.2。

（9）输入第8个点坐标（20.3，0，76.2），即X：20.3，Y：0，Z：76.2。

（10）输入第9个点坐标（20.3，0，88.9），即X：20.3，Y：0，Z：88.9。

（11）输入第10个点坐标（20.3，0，101.6），即X：20.3，Y：0，Z：101.6。

（12）输入第11个点坐标（33，0，101.6），即X：33，Y：0，Z：101.6。

（13）输入第12个点坐标（33，0，106.7），即X：33，Y：0，Z：106.7。

（14）输入第13个点坐标（33，0，114.3），即X：33，Y：0，Z：114.3。

（15）输入第14个点坐标（25.4，0，114.3），即X：25.4，Y：0，Z：114.3。

（16）输入第15个点坐标（25.4，0，127），即X：25.4，Y：0，Z：127。

（17）输入第16个点坐标（25.4，0，134.6），即X：25.4，Y：0，Z：134.6。

（18）输入第17个点坐标（12.7，0，134.6），即X：12.7，Y：0，Z：134.6。

（19）输入第18个点坐标（12.7，0，165.1），即X：12.7，Y：0，Z：165.1。

（20）输入第19个点坐标（12.7，0，190.5），即X：12.7，Y：0，Z：190.5。

（21）输入第20个点坐标（15.2，0，190.5），即X：15.2，Y：0，Z：190.5。

（22）输入第21个点坐标（15.2，0，266.7），即X：15.2，Y：0，Z：266.7。

（23）输入第22个点坐标（12.7，0，266.7），即X：12.7，Y：0，Z：266.7。

（24）输入第23个点坐标（12.7，0，287），即X：12.7，Y：0，Z：287。

（25）输入第24个点坐标（12.7，0，304.8），即X：12.7，Y：0，Z：304.8。

（26）输入第25个点坐标（38.1，0，304.8），即X：38.1，Y：0，Z：304.8。(www.chuimin.cn)

（27）输入第26个点坐标（38.1，0，315），即X：38.1，Y：0，Z：315。

（28）输入第27个点坐标（20.3，0，315），即X：20.3，Y：0，Z：315。

（29）输入第28个点坐标（20.3，0，345.4），即X：20.3，Y：0，Z：345.4。

（30）输入第29个点坐标（20.3，0，355），即X：20.3，Y：0，Z：355。

（31）输入第30个点坐标（15.2，0，355），即X：15.2，Y：0，Z：355。

（32）输入第31个点坐标（15.2，0，345.4），即X：15.2，Y：0，Z：345.4。

（33）输入第32个点坐标（0，0，345.4），即X：0，Y：0，Z：345.4。

（34）输入第33个点坐标（0，0，315），即X：0，Y：0，Z：315。

（35）输入第34个点坐标（0，0，304.8），即X：0，Y：0，Z：304.8。

（36）输入第35个点坐标（0，0，266.7），即X：0，Y：0，Z：266.7。

（37）输入第36个点坐标（0，0，190.5），即X：0，Y：0，Z：190.5。

（38）输入第37个点坐标（0，0，134.6），即X：0，Y：0，Z：134.6。

（39）输入第38个点坐标（0，0，127），即X：0，Y：0，Z：127。

（40）输入第39个点坐标（17.8，0，127），即X：17.8，Y：0，Z：127。

（41）输入第40个点坐标（17.8，0，114.3），即X：17.8，Y：0，Z：114.3。

（42）输入第41个点坐标（15.2，0，114.3），即X：15.2，Y：0，Z：114.3。

（43）输入第42个点坐标（15.2，0，106.7），即X：15.2，Y：0，Z：106.7。

（44）输入第43个点坐标（0，0，106.7），即X：0，Y：0，Z：106.7。

（45）输入第44个点坐标（0，0，101.6），即X：0，Y：0，Z：101.6。

（46）输入第45个点坐标（0，0，76.2），即X：0，Y：0，Z：76.2。

（47）输入第46个点坐标（0，0，50.8），即X：0，Y：0，Z：50.8。

（48）输入第47个点坐标（0，0，12.7），即X：0，Y：0，Z：12.7。

（49）单击978-7-111-51157-1-Chapter14-181.jpg图标。

（50）在屏幕上用鼠标捕捉Point1～Point47（或者在数据树中捕捉）。

（51）选择Edit Line→Closed Line命令，使其封闭。

（52）单击Apply按钮生成一条封闭线（Wire）。模型曲线如图14-116所示。


图14-116 模型曲线

（53）单击Face菜单，在模型树中选择Wire1，或在图形界面中选择。

（54）单击Apply按钮，生成模型面，如图14-117所示。

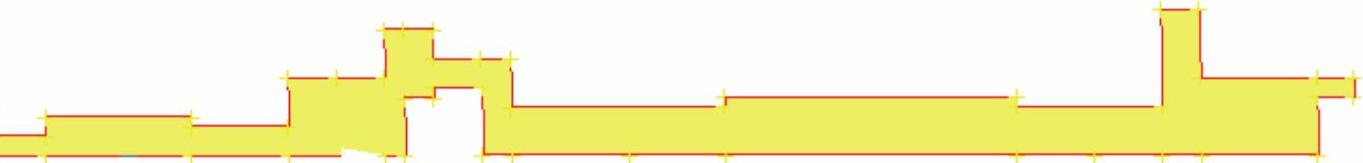

图14-117 模型面
