后处理结果展示-SAMCEF有限元分析与应用实例
【摘要】：单击Result模块图标，进入结果显示模块。双击Acceleration：Acceleration_on_1_vertex_of_Wire1 Comp2[C9183]Node 10，即为Point5在Y方向的加速度响应。单击鼠标右键，在弹出的快捷菜单中选择Reference命令，弹出Reference对话框，如图14-113所示。图14-112 位移与时间的关系曲线图图14-113 Reference对话框将滑块调到173，对应时间为1.72s。转子系统在1.72s时的位移响应图如图14-114所示，可得最大位移为13.22mm。图14-114 1.72s时的位移响应图
单击Result模块图标，进入结果显示模块。
1.绘制加速度随时间响应曲线
（1）单击Results左侧的
图标，展开结果数据树。
（2）双击Functions。
（3）双击Acceleration：Acceleration_on_1_vertex_of_Wire1 Comp2[C9183]Node 10，即为Point5在Y方向的加速度响应。
（4）得到图14-111所示的加速度与时间的关系曲线图。
图14-111 加速度与时间的关系曲线图
2.绘制位移随时间响应曲线

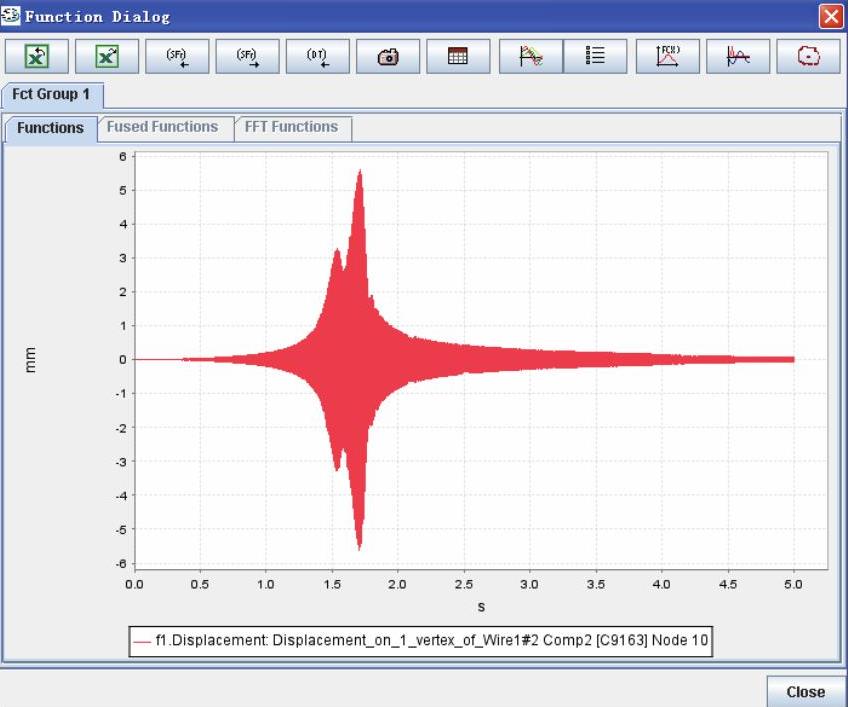

双击Displacement：Displacement_on_1_vertex_of_Wire1#2 Comp2 Node 10，得到图15-112所示的位移与时间的关系曲线图。轮盘处的最大位移为5.5mm。
3.转子最大位移响应
（1）双击Nodal displacements（DX，DY，DZ）[Code 163]（Time）。(www.chuimin.cn)
（2）单击鼠标右键，在弹出的快捷菜单中选择Reference（S）命令，弹出Reference（S）对话框，如图14-113所示。
图14-112 位移与时间的关系曲线图
图14-113 Reference（S）对话框
（3）将滑块调到173，对应时间为1.72s。
（4）转子系统在1.72s时的位移响应图如图14-114所示，可得最大位移为13.22mm。
（5）单击工具条中的保存文件快捷图标进行保存。
此时计算结果和有限元模型一起保存在SAMCEF Field数据库中。

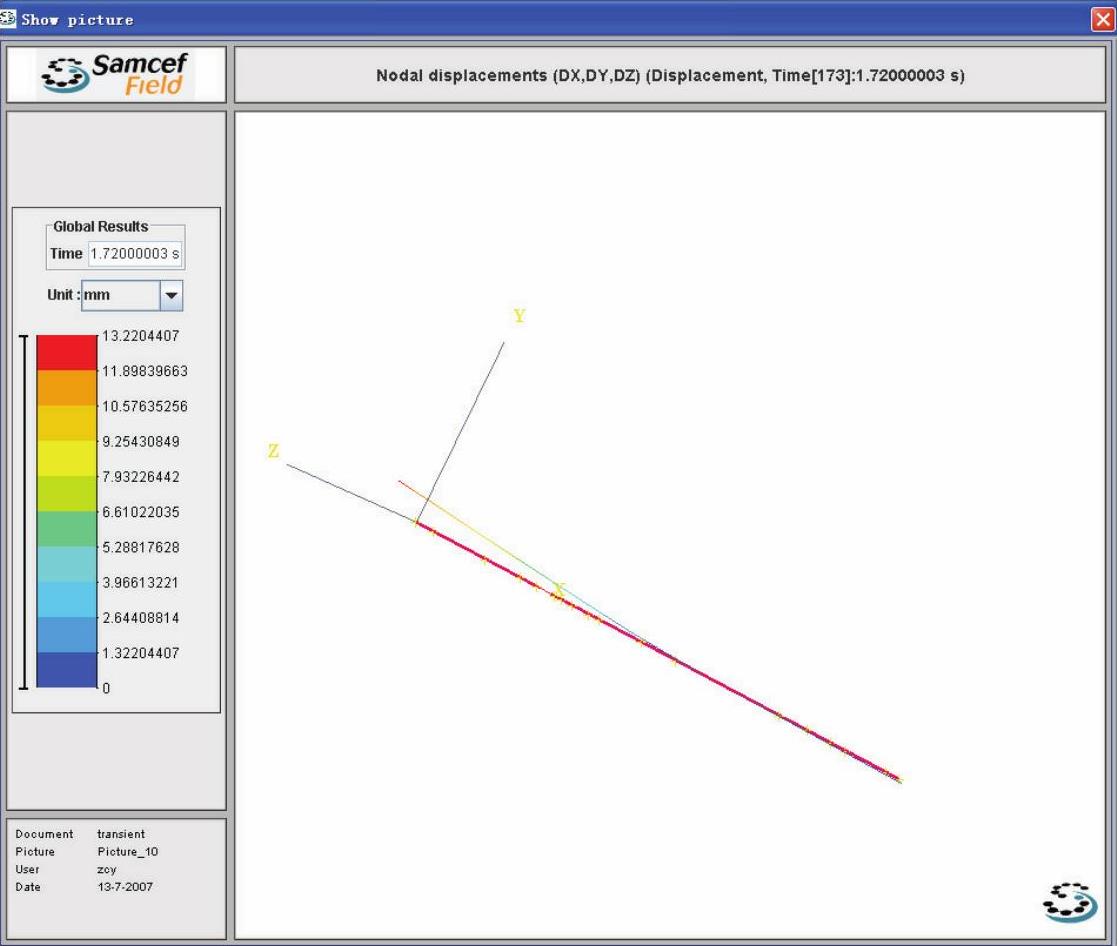

图14-114 1.72s时的位移响应图
