单击Solver模块图标，进入求解模块。

（1）在数据树或图形窗口中选中Wire。

（2）单击Output图标，在Archive下拉列表框中选择Acceleration，即加速度。

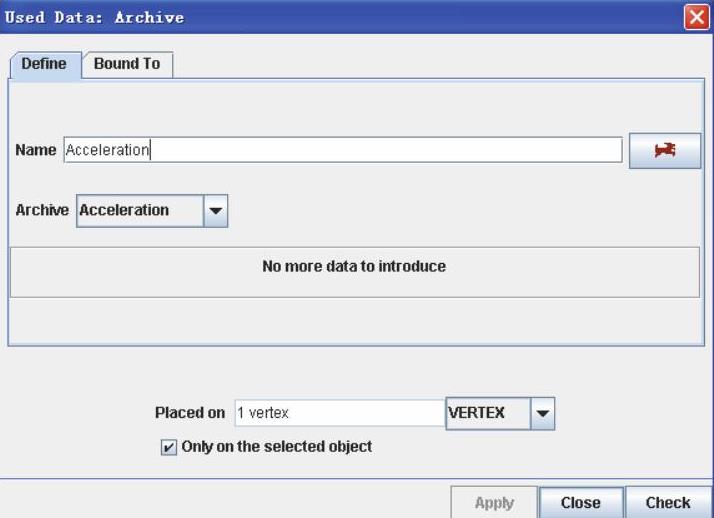

（3）在Placed on后的下拉列表框中选择VERTEX，在图形画面中选中Point5。加速度输出设置如图14-105所示。

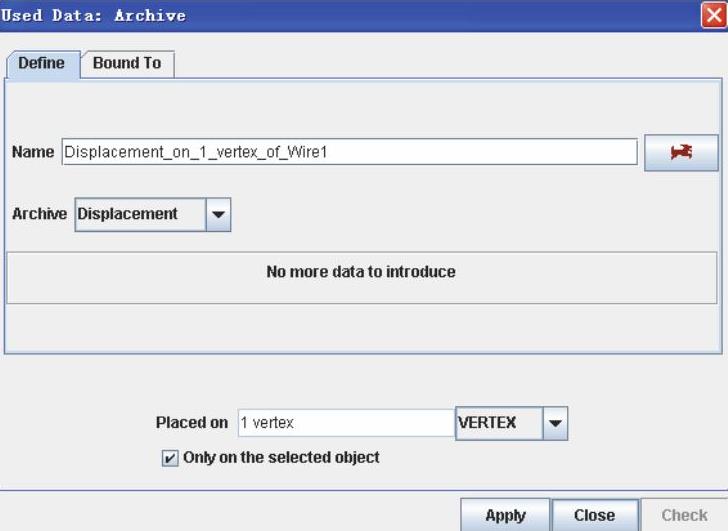

（4）在Archive下拉列表框中选择Displacement，即位移。位移输出设置如图14-106所示。

图14-105 加速度输出设置

图14-106 位移输出设置

（5）在Placed on后的下拉列表框中选择VERTEX，在图形画面中选中Point5。

（6）单击Convert and Launch图标。

（7）设置工作目录，浏览并选择目录D：\Samwork。

（8）设置求解需要的内存为100（单位为MB）。

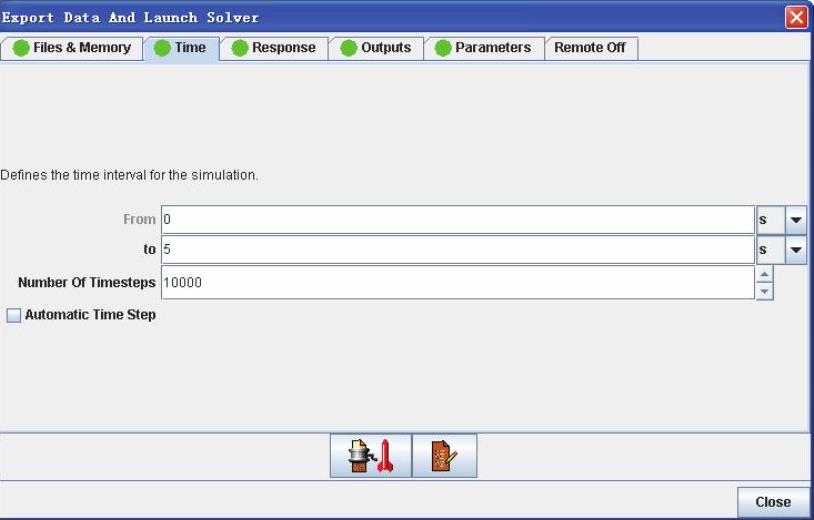

（9）选择Time选项卡，将“to”文本框的时间设为5s，取消选中Automatic Time Step复选框，将Number Of Timesteps文本框的值设置为10000，即时间从0s到5s，时间子步数为10000步。时间步设置如图14-107所示。

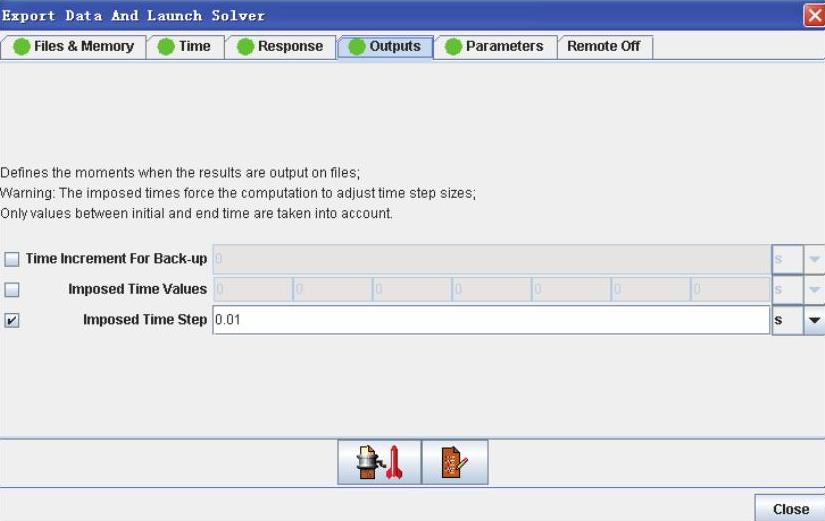

（10）选择Outputs选项卡，选中Imposed Time Step复选框，将其文本框中的数值改为0.01，即每隔0.01s，输出结果一次，共输出500次。输出结果控制如图14-108所示。(www.chuimin.cn)

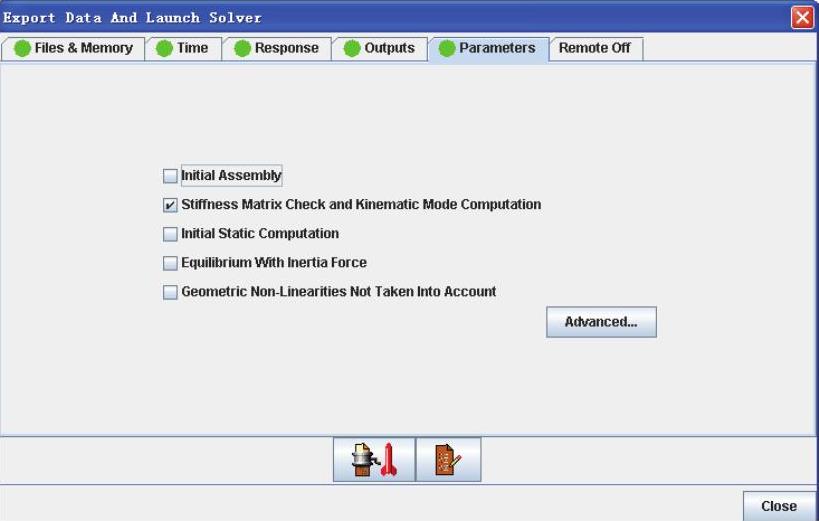

（11）选择Parameters选项卡，取消选中Initial Static Computation和Geometric Non-Linearities Not Taken Into Account复选框，即不考虑初始的静态计算，但要考虑几何非线性的影响。参数设置如图14-109所示。

图14-107 时间步设置

图14-108 输出结果控制

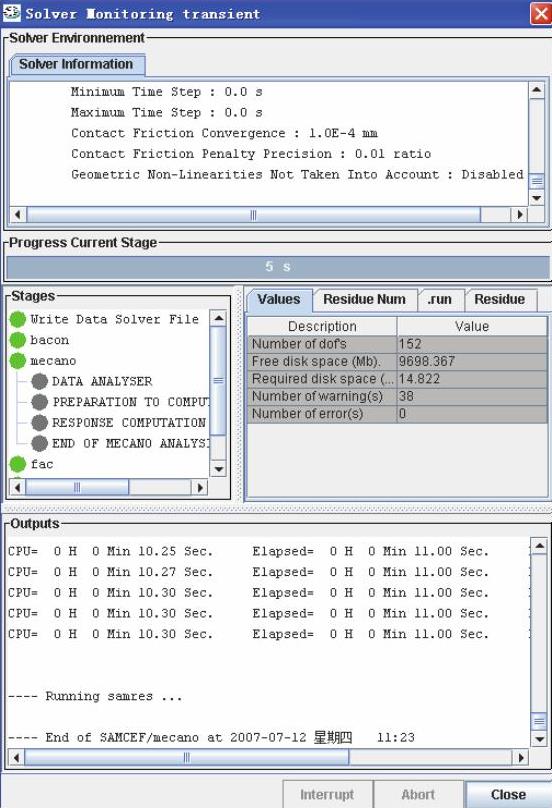

（12）单击图标，提交作业，并显示执行状态的监视对话框（如图14-110所示）。

图14-109 参数设置

图14-110 监视对话框

（13）当计算完成后，单击Close按钮，关闭监视对话框。

（14）再次单击Close按钮，关闭Solver Launch对话框。

（15）单击工具条中的保存文件快捷图标进行保存。
