SAMCEF有限元分析网格划分与应用
【摘要】：单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理模块快捷命令图标。1．网格划分确认数据树中Model下的Wirel已经被选中，或者直接在屏幕上单击线Wirel。设置Average Mesh Size为10，单位为mm。采用同样的方法将Used Data中的项目隐藏。单击鼠标右键，在弹出的快捷菜单中选择Mesh Aspect—S→rink命令，如图14-54所示。图14-54 选择Shrink命令此操作是收缩显示单元，便于看到单元内部的情况。
单击Mesh模块图标，进入网格划分模块，相应的工具条中显示出网格处理模块快捷命令图标。
1．网格划分
(1)确认数据树中Model下的Wirel已经被选中，或者直接在屏幕上单击线Wirel。
(2)单击Length图标。
(3)设置Average Mesh Size为10，单位为mm。
(4)单击Apply按钮。
(5)单击Generate图标。
(6)单击Apply按钮，生成梁模型单元。
2．数据树
(1)在数据树中用鼠标选中Model下的Directory，单击鼠标右键，在弹出的快捷菜单中选择Hide命令，将几何图形隐藏。
(2)采用同样的方法将Used Data中的项目隐藏。
(3)选中Mesh Model下的MeshWi_rel。
(4)单击鼠标右键，在弹出的快捷菜单中选择Mesh Aspect—S→rink命令，如图14-54所示。(www.chuimin.cn)

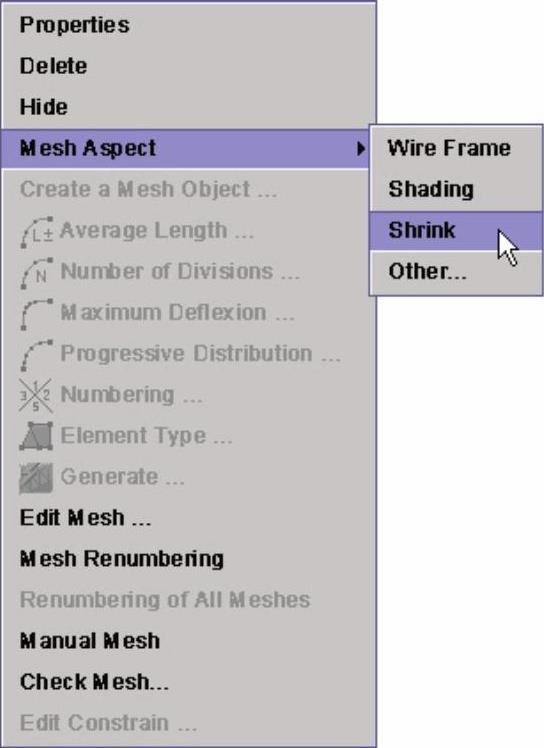

图14-54 选择Shrink命令
此操作是收缩显示单元，便于看到单元内部的情况。
（5）在工具条上单击等轴侧3D着色显示图标
，屏幕左上角弹出一个图形窗口，显示出图14-55所示的有限元模型。

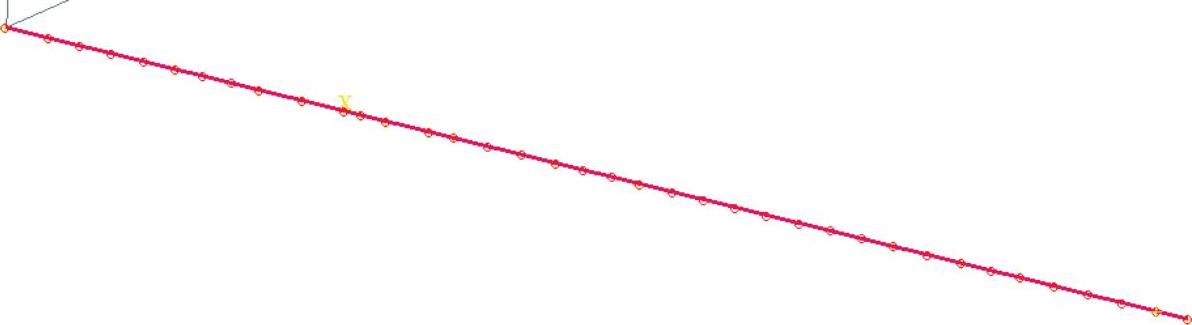

图14-55 有限元模型
3.保存文件
（1）单击工具条中保存文件的快捷图标。
（2）选择文件保存的目录，如D：\Work。
（3）输入文件名rotor-beam。
（4）单击Save按钮保存文件。
