本实例最重要的环节就是装配组件,在这一过程中需要注意以下几个问题。
●所有的部件必须在划分网格前进行装配。
●所有的装配形式均在两个部件上进行,这里定义为Support_1和Support_2。两个部件有不一样的属性,例如固定和铰接的活动部分。
首先来定义曲柄部件的铰接,第一个装配定义Small Crank和Cylinder之间的活动铰接,其中Cylinder固定,Small Crank在其上移动。
(1)用鼠标右键单击数据树中的Small Crank,在弹出的快捷菜单中选择Show(显示)命令。
(2)同时选择Small Crank和Cylinder,单击
图标进行装配。
(3)在Assembly对话框中定义装配的名称为Hinge between cylinder and small crank。
(4)选择铰接Hinge为装配类型。
(5)选择Motor选项,单击[…]按钮进入Motor对话框。
(6)在Motor对话框的Motor下拉列表框中选择Prescribed rotation。
(7)选择线性控制图标选项
。利用这个功能,可以定义一个转角与时间的线性函数关系。该函数有初始点(0,0),所以只须定义其终点坐标即可。
(8)设置u为2s和f(u)为360deg。
(9)单击
按钮查看函数图线。转角与时间的关系如图12-4所示。
(10)关闭对话框并单击OK按钮,定义转动特性。
在数据输入对话框中不需要定义铰接的位置和方向。这些在选择铰接的两个部件后即能自动定义。
因为己选择了Cylinder和Small Crank作为铰接的部件,所以在对话框中不需要再进行选择。
(11)在(Cylinder)前的下拉列表框中选择FACE。铰接设置如图12-5所示。
(12)选择图12-6所示的Cylinder上的铰接面。

图12-4 转角与时间的关系

图12-5 铰接设置一

图12-6 Cylinder上的铰接面
(13)在(Small Crank)前的下拉列表框中选择FACE。铰接设置如图12-7所示。
(14)选择图12-8所示的Small Crank上的铰接面。

图12-7 铰接设置二

图12-8 Small Crank上的铰接面
(15)单击Apply按钮后再单击Close按钮,退出转动铰接定义。
(16)单击数据树中的Hinge between cylinder and small crank;单击鼠标右键,在弹出的快捷菜单中选择Display data命令,在弹出的对话框中通过移动滑块观察转动铰接的连接效果。
第二个装配定义Small Crank和Big Crank之间的活动铰接。
(17)隐藏Cylinder并显示Big Crank。
(18)先选择Small Crank,再选择Big Crank并单击
图标进行装配。
(19)在Assembly对话框中设置铰接的名称。
(20)选择Hinge为装配类型。
(21)这里不需要定义转动特性,所以不应选中Motor前的复选框。

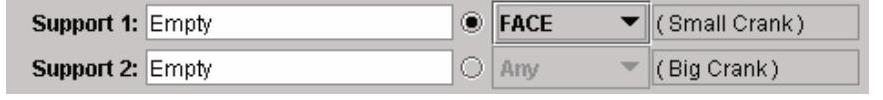

(22)在(Small Crank)前的下拉列表框中选择FACE,装配定义如图12-9所示。
(www.chuimin.cn)
图12-9 装配定义
(23)铰接面选择如图12-10所示。选择Small Crank和Big Crank连接处的内孔面。
(24)在(Big Crank)前的下拉列表框中选择FACE。装配定义如图12-11所示。

图12-10 铰接面选择一

图12-11 装配定义
(25)铰接面选择如图12-12所示。选择Big Crank与Small Crank连接处的孔面。
(26)单击Apply按钮后再单击Close按钮退出。
此时,完成了曲柄部件的铰接定义,下面将进行滑动装配的定义。
(27)显示所有的部件。定义滑动装配时,Support1为固定部件,Support2为滑动组件,这里Support1为Slider,Support2为Big Crank。
(28)在数据树中选择Slider,再选择Big crank并单击
图标。
(29)在弹出的对话框中设置装配的名称。
(30)选择Slider作为装配类型。
(31)在Trajectory下拉列表框中选择Defined by Direction选项。
(32)选择X轴作为滑动方向,如图12-13所示。

图12-12 铰接面选择二

图12-13 滑动装配关系定义
(33)在(Slider)前的下拉列表框中选择FACE,滑动部件定义如图12-14所示。
(34)在Slider上按图12-15进行滑动装配面选择。

图12-14 滑动部件定义一

图12-15 滑动装配面选择一
(35)在(Big Crank)前的下拉列表框中选择FACE。滑动部件定义如图12-16所示。
(36)在Big Crank上按图12-17进行滑动装配面选择。

图12-16 滑动部件定义二

图12-17 滑动装配面选择二
(37)单击Apply按钮后,再单击Close按钮退出。
(38)在数据树中选择Slider,单击
图标。
(39)约束类型选择Clamp,约束面选择Slider的底面,如图12-18所示。

图12-18 约束Slider的底面
(40)单击Apply按钮后,再单击Close按钮退出。
