SAMCEF有限元分析：模态分析过程
【摘要】：双击桌面上的SAMCEF Field图标或相应目录中的SAMCEF Field以打开程序。在主菜单中选择File→Open命令，浏览并选择模型文件crank-stress.sfield。输入文件名称crank-mode。如图9-2所示，在弹出的Solver Driver Settings对话框中的Analysis Type下拉列表框中选择Modal选项。图9-1 转换分析类型图9-2 Solver Driver Settings对话框单击OK按钮。单击Solver模块图标，进入求解模块。输入要计算的特征值数，例如输入10。图9-3 Eigen Values选项卡图9-4 显示执行状态
1.读取应力分析模型
首先读取9.1节连杆应力分析算例生成的分析模型。
（1）双击桌面上的SAMCEF Field图标
或相应目录中的SAMCEF Field以打开程序。
（2）在主菜单中选择File→Open命令，浏览并选择模型文件crank-stress.sfield。
（3）单击Open按钮，调入模型。
（4）单击Save As按钮。
（5）输入文件名称crank-mode。
2.设置分析类型
（1）在主菜单中选择Edit→Analysis Driver命令，转换分析类型，如图9-1所示。
（2）如图9-2所示，在弹出的Solver Driver Settings对话框中的Analysis Type下拉列表框中选择Modal选项。

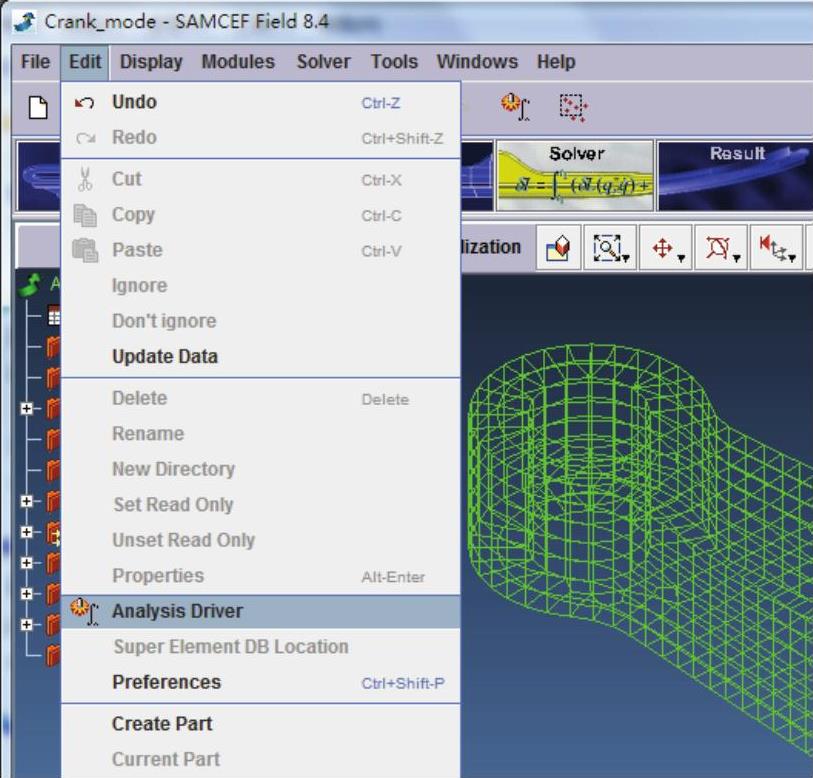

图9-1 转换分析类型
(www.chuimin.cn)

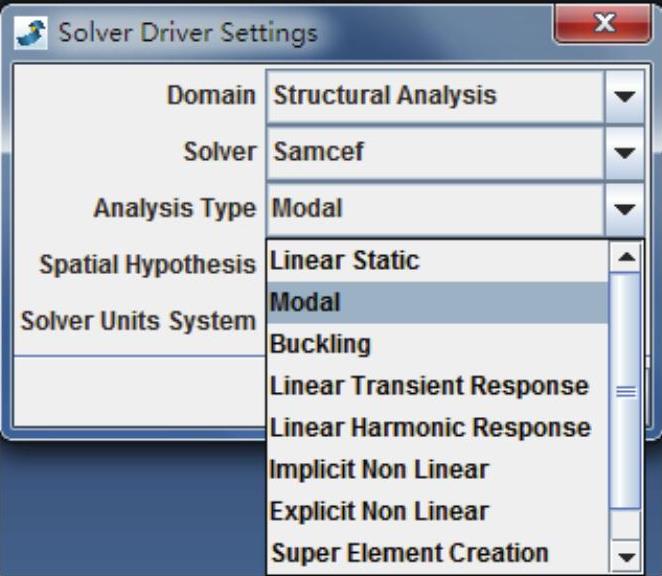

图9-2 Solver Driver Settings对话框
（3）单击OK按钮。
（4）单击Solver模块图标，进入求解模块。
（5）单击Convert and Launch图标，弹出Export Data And Launch Solver对话框。
（6）单击Eigen Values选项卡，如图9-3所示。
（7）输入要计算的特征值数，例如输入10。
（8）单击
图标，执行计算过程，同时显示执行状态，如图9-4所示。

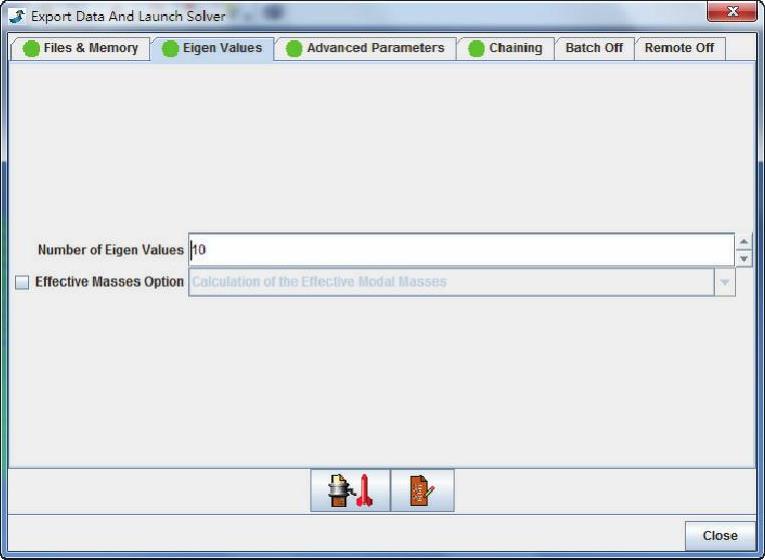

图9-3 Eigen Values选项卡

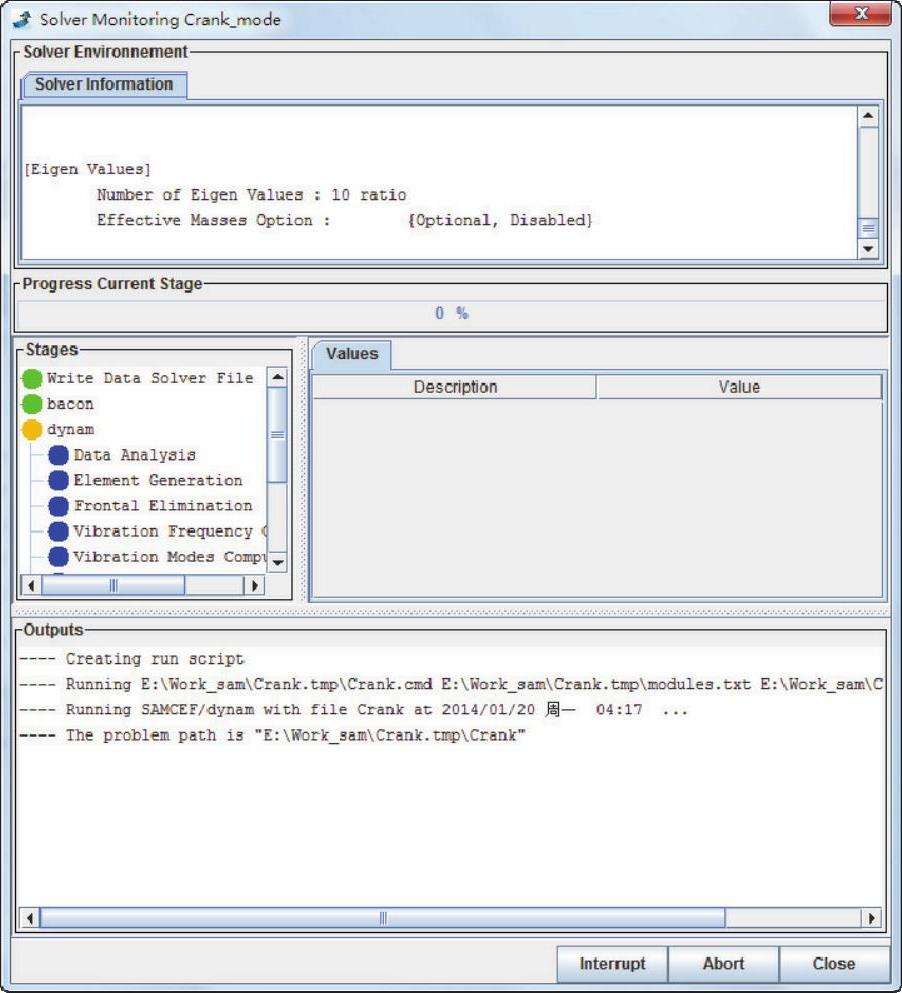

图9-4 显示执行状态
