有限元分析,网格划分实例

【摘要】:图8-37 网格划分模块及快捷命令图标1.网格划分确认数据树中Model下的impeller已经被选中,或者直接在屏幕上用鼠标左键单击叶轮几何模型。在弹出的图8-38所示对话框中,设置Average Mesh Size为20。单击Apply按钮,生成三维单元。在数据树中选中Model下的Directory,右击,弹出图8-41所示的快捷菜单,选择Hide命令,将几何图形隐藏。在工具条上单击等轴侧3D着色显示图标 ,屏幕左上角弹出一个图形窗口,显示出图8-42所示的三维有限元模型。

如图8-37所示,单击Mesh模块图标,进入网格划分模块。图8-37所示为在工具条中显示的网格处理模块的所有快捷命令图标。


图8-37 网格划分模块及快捷命令图标

1.网格划分

(1)确认数据树中Model下的impeller已经被选中,或者直接在屏幕上用鼠标左键单击叶轮几何模型。

(2)单击Length图标。

(3)在弹出的图8-38所示对话框中,设置Average Mesh Size为20。

(4)单击Apply按钮

(5)单击Element Type图标。

(6)在弹出的图8-39所示对话框中,在Order下拉列表框中选择二阶单元parabolic。

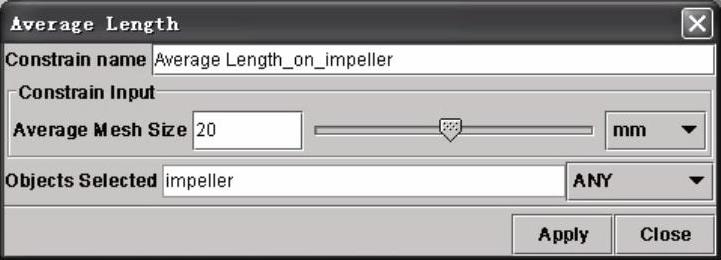

图8-38 设置单元长度


图8-39 选择单元类型(www.chuimin.cn)

(7)单击Generate菜单。

(8)单击Apply按钮,生成三维单元。

2.数据树

(1)单击Used Data左侧的978-7-111-51157-1-Chapter08-55.jpg 图标,展开的数据树如图8-40所示。

(2)在数据树中选中Model下的Directory,右击,弹出图8-41所示的快捷菜单,选择Hide命令,将几何图形隐藏。

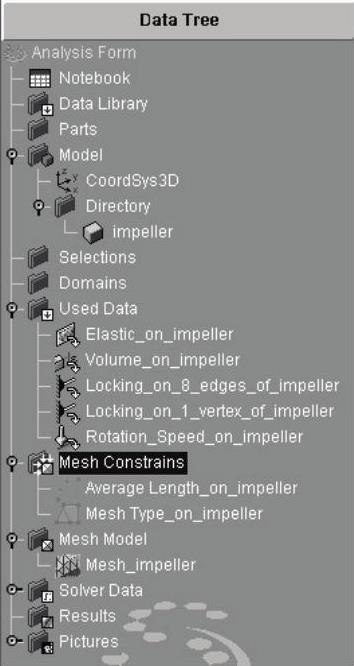

图8-40 网格数据树

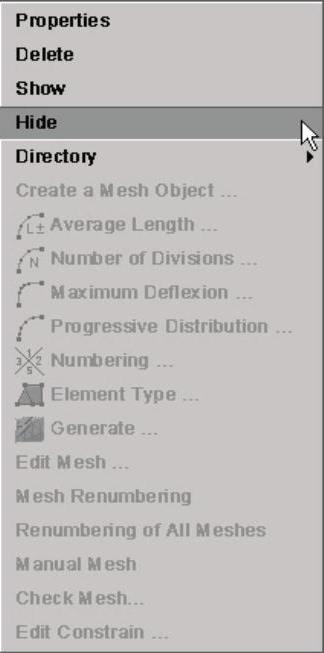

图8-41 快捷菜单

(3)用同样的方法将Used Data中的项目隐藏。

(4)在工具条上单击等轴侧3D着色显示图标978-7-111-51157-1-Chapter08-58.jpg ,屏幕左上角弹出一个图形窗口,显示出图8-42所示的三维有限元模型。


图8-42 有限元网格
