一个应用FEA数据简单地说就是将一个FEA数据指定给一个FEA数据载体。这个载体可能是一个几何体（即分析模型部分）或一个网格体（网格模型部分）。
对FEA应用数据的操作如下。
●创建。
●编辑物理数据。
●删除。
●重命名。
●忽略。
●在分析的三维视图中显示。
在分析的三维视图里也有一个图示，可用于选择的目标。
每个FEA应用数据都有FEA数据类型，FEA数据类型指定给FEA数据支持者。
1.创建一个应用分析数据
增加一个新的FEA应用数据的步骤如下。
（1）激活分析数据模块。
（2）选择FEA数据支持者或者数据树上的网格标签。
（3）单击鼠标右键，在弹出的快捷菜单中选择数据类型。
（4）在当前屏幕上将出现FEA数据编辑框。
（5）在FEA数据类型子区里选择一个FEA数据子类型。
（6）在识别子区里输入一个名字。
（7）如要绑定，则选择绑定一个现有FEA数据或者在制表面板定义一个局部FEA数据。
（8）单击Apply按钮使选择和输入值有效，或单击Cancel按钮结束操作。
定义一个局部FEA数据的步骤如下。
（1）使用Fetch按钮选择任意一个模板并初始化特征数值。
（2）在子类型子区里选择一个分析数据子类型。
（3）在特性子区添上相关特性值并按<Enter>键。
（4）单击Apply按钮使选择和输入值有效，或单击Cancel按钮结束操作。
现在，一个新的FEA应用数据已创建，在数据树上已可以可用。
例如指定材料给整个分析模型，步骤如下。
（1）激活分析数据模块。
（2）在数据树中选择模型。
（3）单击Material图标，弹出图5-3所示的对话框。

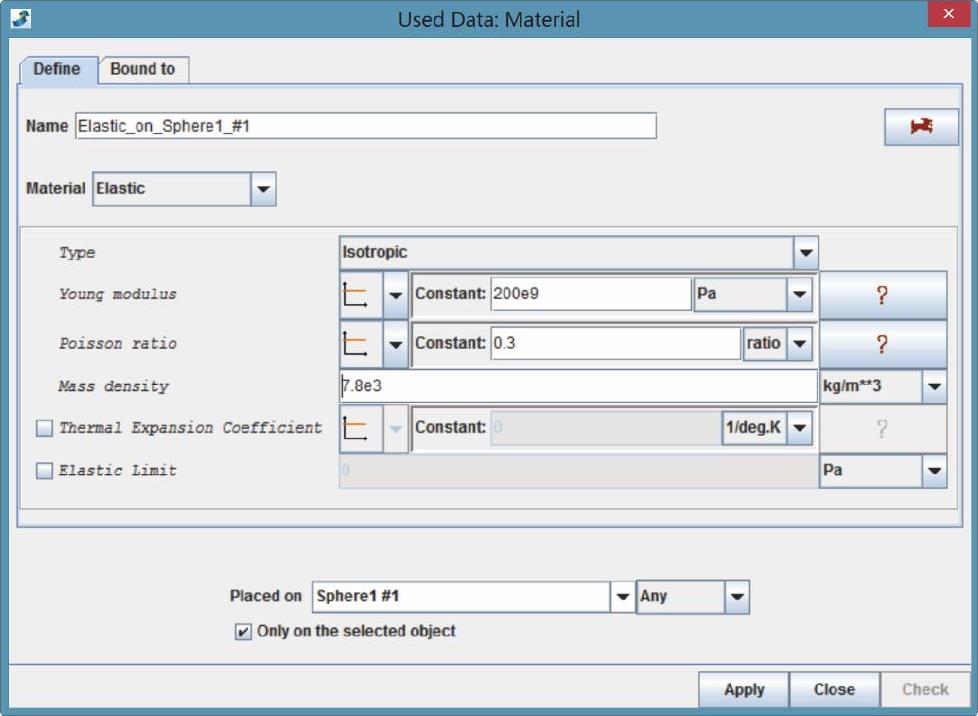

图5-3 应用数据对话框
（4）选择“Isotropic”各向同性子类型。
（5）在数据指定框里输入3个各向同性材料特性（弹性模量、泊松比和密度），并按<Enter>键。
（6）单击Apply按钮。
一个包含指定给整个分析模型的材料的新FEA应用数据创建在当前文件里。
2.编辑一个应用分析数据
编辑一个应用分析数据支持体，每次可能只编辑一个FEA应用数据。编辑一个FEA应用数据支持体的步骤如下。
（1）在数据树中根据它的名字选择FEA应用数据。
（2）选择的物体在三维视图中加亮突出。(www.chuimin.cn)
（3）单击鼠标右键，在弹出的快捷菜单中选择Edit Support命令，弹出如图5-4所示的对话框。
（4）在当前屏幕上将出现FEA数据编辑框。
（5）单击OK按钮使选择和输入值有效，或单击Cancel按钮取消操作。

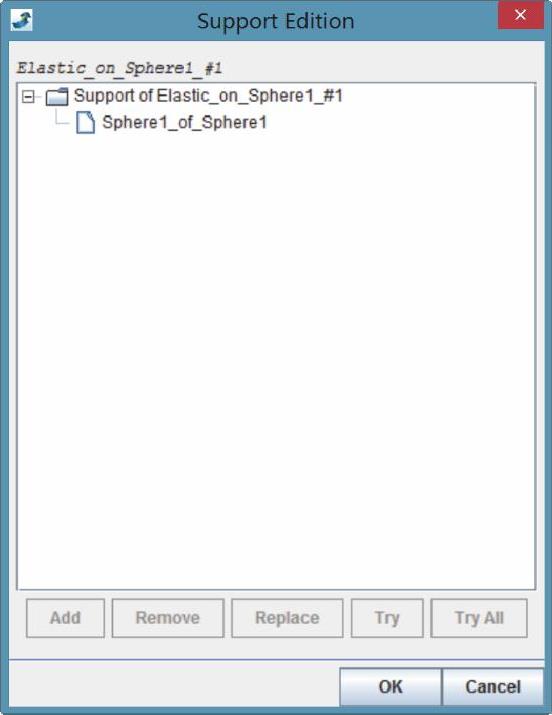

图5-4 编辑应用数据支持体
3.删除一个应用分析数据
删除一个或更多FEA应用数据的步骤如下。
（1）如果还没有激活分析数据模块，单击Analysis Data模块图标。
（2）在数据树中根据它们的名字选择一个或更多的FEA应用数据。
（3）选择的物体将加亮突出。
（4）单击鼠标右键，在弹出的快捷菜单中选择Delete命令。
（5）单击OK按钮确认FEA应用数据删除，或单击Cancel按钮取消操作。
FEA应用数据从分析方式上删除，并且在数据树中不再可用。
4.重命名一个应用分析数据
重命名一个应用分析数据准确地说就是为选择的一个FEA应用数据或FEA数据的任意一个已命名的物体重新命名。
（1）选择的物体将加亮突出。
（2）单击鼠标右键，在弹出的快捷菜单中选择Properties命令，弹出对话框。
（3）在对话框中输入一个新名字，按<Enter>键，单击OK按钮，或单击Cancel按钮取消操作。

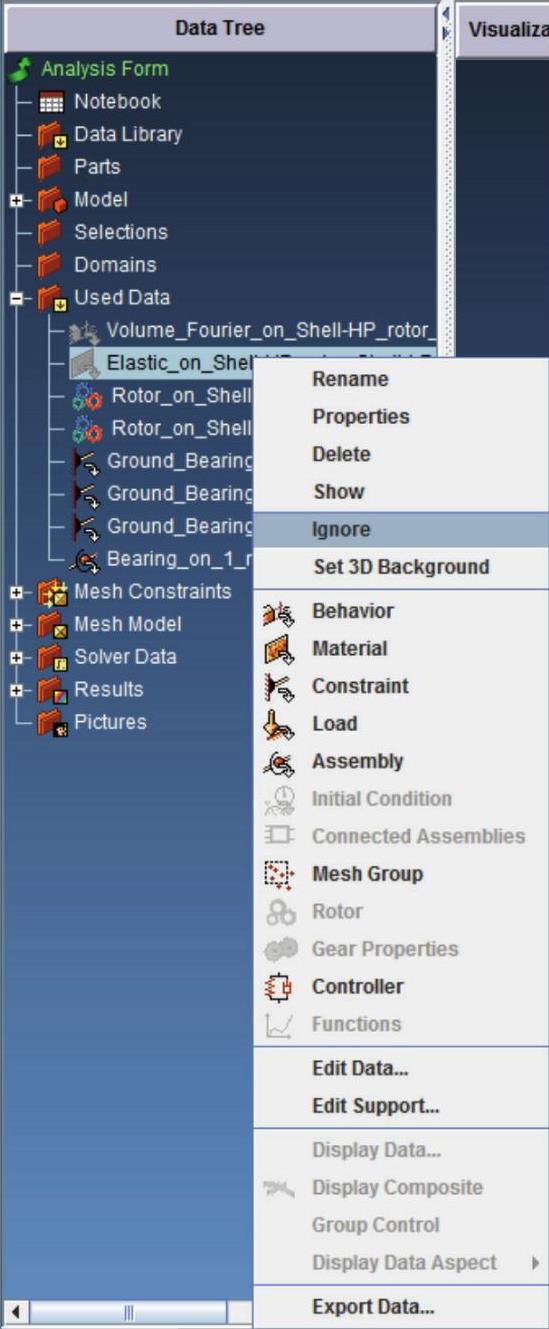

图5-5 忽略应用分析数据
5.忽略一个应用分析数据
数据在两种情况下可以被忽略：
第一，如果决定不考虑一个数据但又不想删除它，就可以选择该数据。单击鼠标右键，在弹出的快捷菜单中选择Ignore命令（如图5-5所示），那么分析就会忽略该数据。忽略的数据将会被隐藏，在数据树上它的名字显示为灰色，如图5-6所示。
第二，如果改变了一个数据的分析类型，SAMCEF Field将会忽略和新分析类型不匹配的数据。
在数据树上该被忽略数据的名字将显示为灰色。

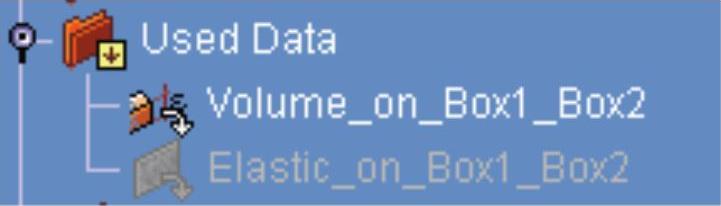

图5-6 忽略的数据显示为灰色
6.显示一个应用分析数据
在隐式非线性分析中，可以显示一些装配（铰链、柱销）的运动效果，步骤如下。
（1）单击Analysis Data模块图标。
（2）选择一个装配数据，单击鼠标右键，弹出快捷菜单，如图5-7所示。
（3）选择Display Data命令。
（4）在弹出的Darwing Mode对话框中移动滑块，显示运动副的运动效果，如图5-8所示。
图5-7 显示应用分析数据

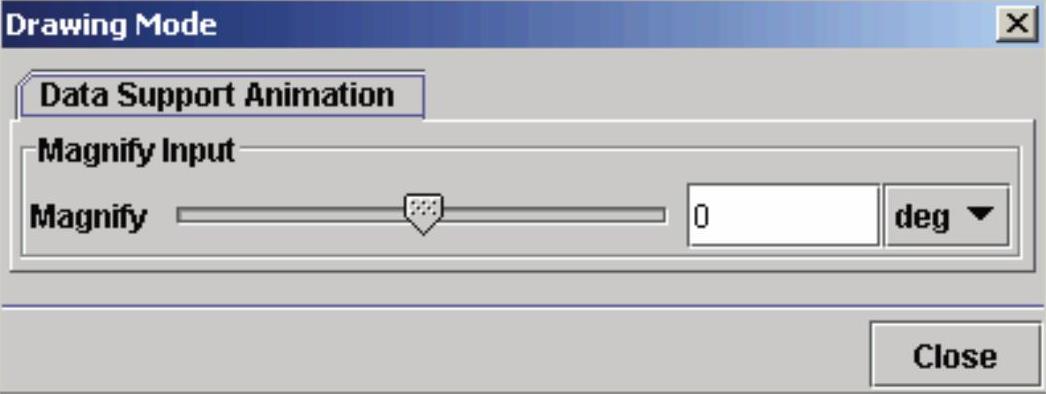

图5-8 Drawing Mode对话框
（5）单击Close按钮结束操作。
