有限元分析中的几何体放置优化方法

2023-10-27 理论教育版权反馈

【摘要】：在选择了一个有效的几何体之后，通过选择主菜单命令Modeler→Placement，或者通过单击鼠标右键，在弹出的快捷菜单选择Placement命令激活该功能。这一功能可以实现相对一个几何放置另外一个几何并且保持位置约束，主要通过以下3种方式实现。单击OK按钮，同一体创建完成。确定与将要放置的面平行的定位面。选择菜单命令Placement→Coaxiality。选择必须移动的形体上的边。

在选择了一个有效的几何体之后，通过选择主菜单命令Modeler→Placement，或者通过单击鼠标右键，在弹出的快捷菜单选择Placement命令激活该功能。这一功能可以实现相对一个几何放置另外一个几何并且保持位置约束，主要通过以下3种方式实现。

●使用Coincidence（同一关系）在两点之间进行平移，其对话框如图4-54所示。

图4-54 同一关系对话框

●使用Parallelism（平行关系）在两面之间进行平移和旋转，其对话框如图4-55所示。

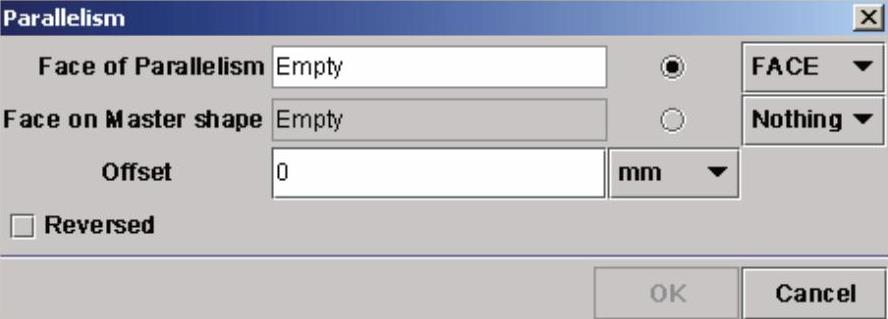

图4-55 平行关系对话框

●使用Coaxiality（共轴关系）在两线之间进行平移和旋转，其对话框如图4-56所示。

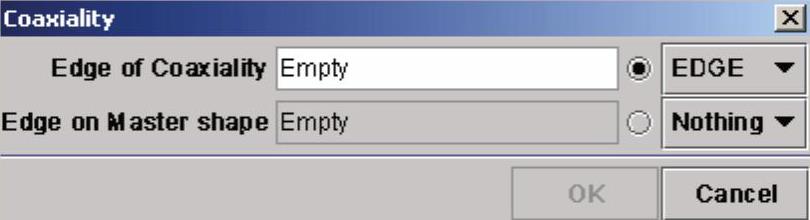

图4-56 共轴关系对话框

在两个几何体之间创建一个同一关系的步骤如下。

（1）选择菜单命令Placement→Coincidence。

（2）选择需要移动的几何体上的点。

（3）选择将要放置的几何体的点。

（4）单击OK按钮，同一体创建完成。

（5）单击Cancel按钮，关闭对话框。(www.chuimin.cn)

注意：可以随意输入偏移量。

在两个几何体之间创建一个平行关系的步骤如下。

（1）选择菜单命令Placement→Parallelism。

（2）选择必须移动的形体上的面。

（3）确定与将要放置的面平行的定位面。

（4）单击OK按钮，创建平行几何体完成。

（5）单击Cancel按钮，关闭对话框。

注意：可以随意输入偏移量，选择Reversed复选框可以为刚移动的体建立一个镜像。

在两个几何体之间创建一个共轴关系的步骤如下。

（1）选择菜单命令Placement→Coaxiality。

（2）选择必须移动的形体上的边。

（3）确定与将要放置的边共轴的定位边。

（4）单击OK按钮，创建共轴几何体完成。

（5）单击Cancel按钮，关闭对话框。
