投影功能及步骤简介-SAMCEF有限元分析与应用实例
【摘要】：投影功能可以实现沿一个方向投影一个点或一条线，通过主菜单命令Modeler→Project可以激活该功能。图4-38 Project菜单1.投影点投影点功能可以在一个面或一个工作面上投影几个点，投影点操作对话框如图4-39a所示。选择组成投影折线的线。单击Apply按钮，完成投影折线的创建。单击Close按钮，结束整个操作。
投影（Project）功能可以实现沿一个方向投影一个点或一条线，通过主菜单命令Modeler→Project可以激活该功能。Project菜单如图4-38所示。
图4-38 Project菜单
1.投影点
投影点（Project Points）功能可以在一个面或一个工作面上投影几个点，投影点操作对话框如图4-39a所示。
其具体操作如下。
（1）选择要投影点的面。
（2）选择要投影的点。
（3）选择投影方法（如图4-39b所示），有以下几种投影方法。

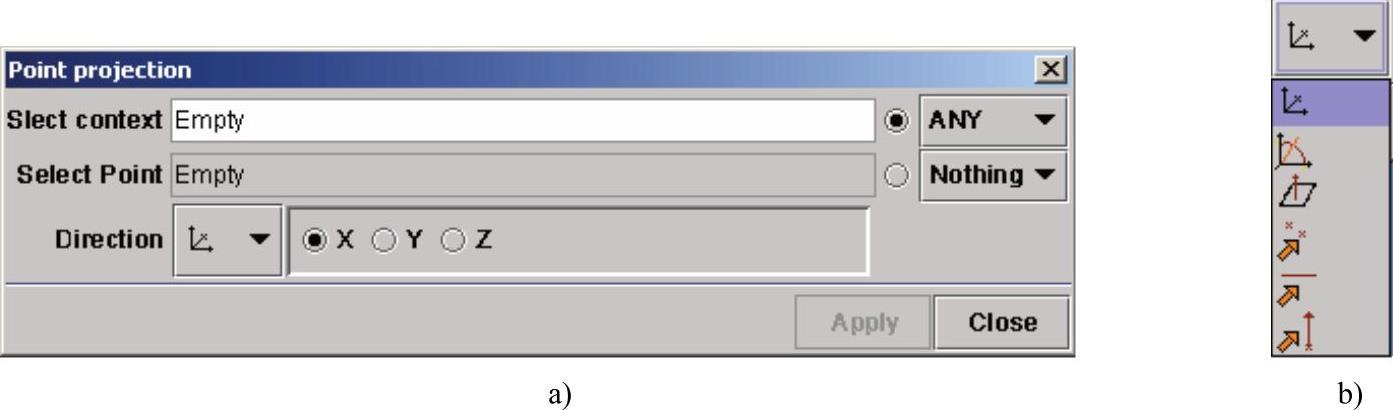

图4-39 投影点操作对话框和投影方法
a）投影点操作对话框 b）选择投影方法
●主轴法：可以选择X、Y、Z三个主轴中的一个作为投影方向。
●余弦方向法：通过输入X和Y值来确定余弦值定义的投影方向。
●法线法：点将沿面的法线方向投影到面上。(www.chuimin.cn)
●两点法：选择两点组成的直线作为投影方向。
●直线法：选择一条直线作为投影方向。
●轴向法：选择一个轴作为投影方向。
（4）单击Apply按钮，完成投影点的创建。
（5）单击Close按钮，结束整个操作。
2.投影线
投影线（Project Wires）功能可以在一个面上投影一条折线，投影线操作对话框如图4-40所示。
图4-40 投影线操作对话框
（1）选择要投影线的面。
（2）选择投影方向，和投影点一样，它也有6种投影方法。
（3）选择组成投影折线的线。
（4）单击Apply按钮，完成投影折线的创建。
（5）单击Close按钮，结束整个操作。
