修改操作改为SAMCEF有限元分析：形状修复对话框
【摘要】：图4-30 分割壳对话框8.形状修复导入的模型可能会出现几何损失的情况，形状修复命令可以提供修复功能。形状修复对话框如图4-31所示，这里可以选择外形修复的功能进行修复，分别是建议使用默认参数执行形状修复操作，移动单一操作，移动所有操作，单击Parameters按钮可以显示所选择操作的参数设置。图4-31 形状修复对话框
1.缝合

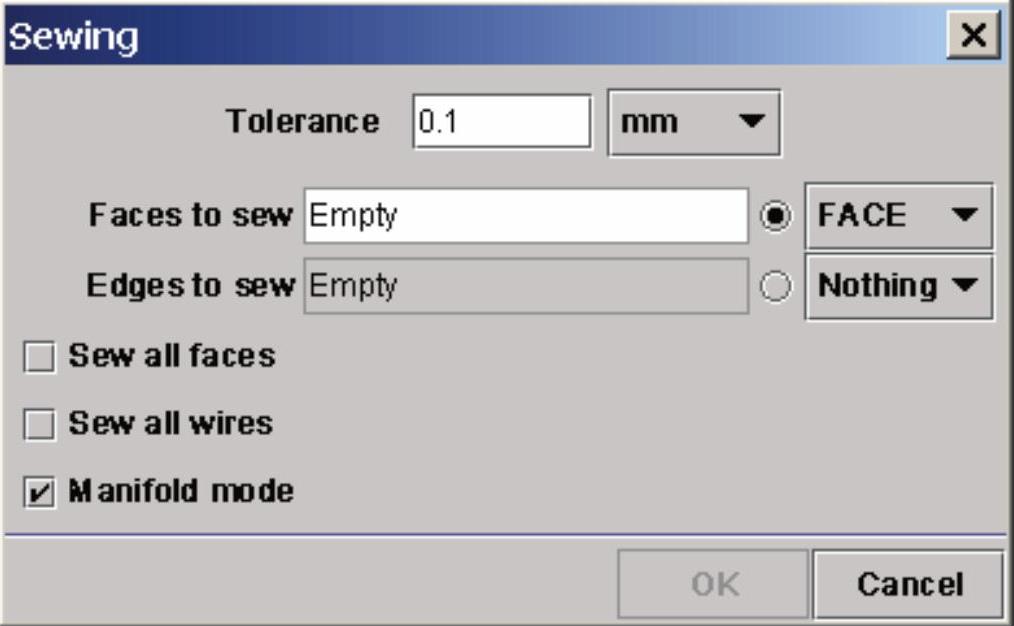

缝合（Sew）操作有线缝合和面缝合两种，其对话框如图4-24所示。在一些CAD模型中，一些面（或线）可能是不连续的，在它们之间有小的间隙，而在物理上这些结构是连续的，缝合操作可以将这些面连接起来（在公差范围之内）。
图4-24 缝合对话框
该对话框中提供的复选框如下。
●Sew all faces：缝合所有的面，不需要手工选择。
●Sew all wires：缝合所有的线，不需要手工选择。
●Manifold mode：缝合两个以上的面（线），不需要手工选择。
缝合操作可以使用不同的公差重复进行，以获得一个封闭的壳（从已存在面的组合中），图4-25分别显示了缝合前后模型的几何特性。
数据树中的图标
表示没有缝合的面，图标
表示已经缝合的面，即壳。
图4-25 缝合前后模型的几何特性显示
a）缝合之前的几何特性：Compound b）缝合之后的几何特性：Shell
2.填孔

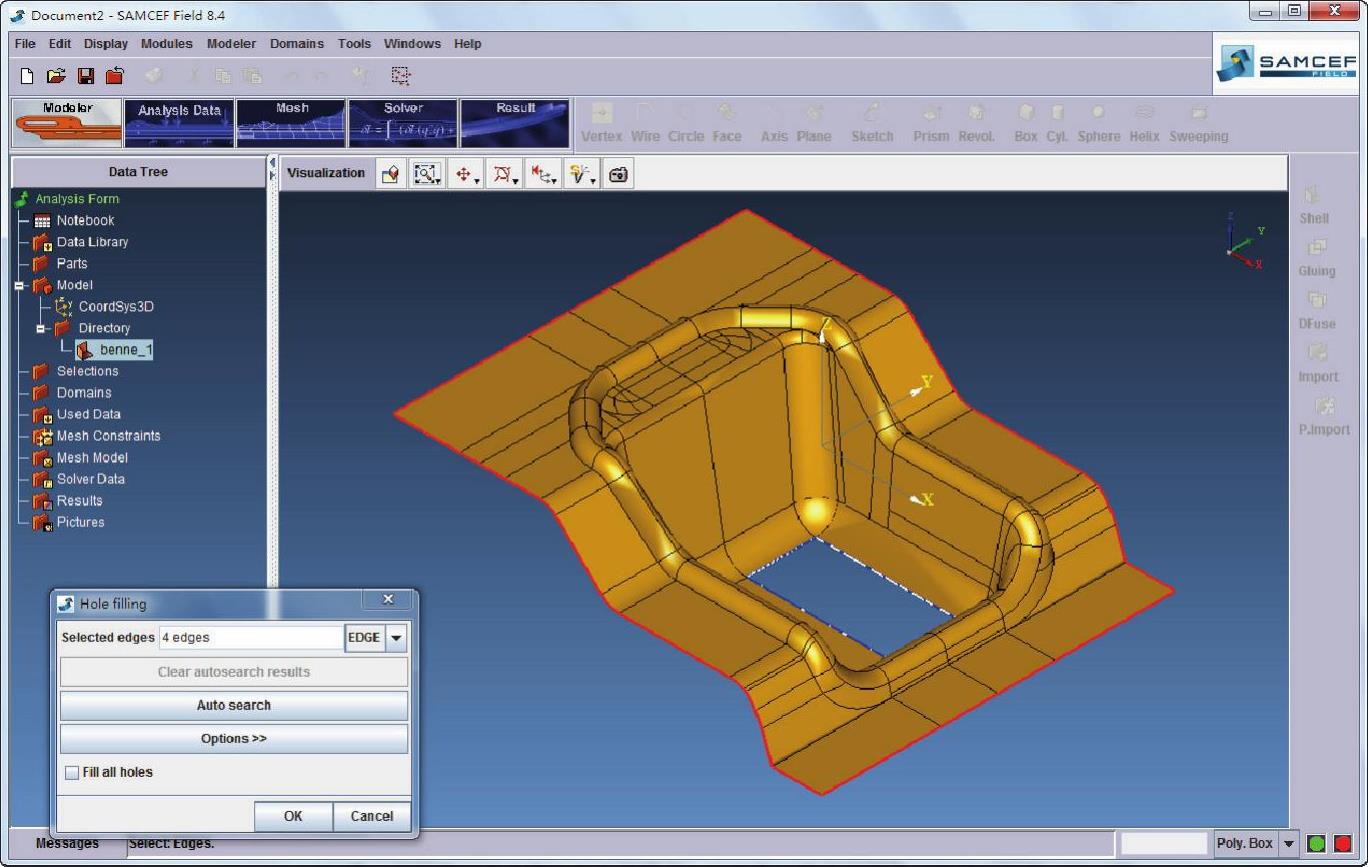

填孔（Fill Holes）功能可以通过生成填充面来修复模型，填孔对话框如图4-26所示。当鼠标指针扫过可供填充的自由边时，边的颜色变为蓝色，选择后变为深蓝色。选择需要填充孔的一个边，单击Auto Search按钮，孔的边界变为蓝色。为确认此操作，在对话框中单击OK按钮。唯一的复选框是Fill all holes，选择此复选框允许填充结构中已经存在的任何孔，任何自由边界都是填充面的支持结构。
图4-26 填孔对话框
3.分割边
用户可以分割边（Divide Edge）定义特殊的网格约束，或者为面的分割做准备，分割边对话框如图4-27所示。
图4-27 分割边对话框
分割边有两种方式：(www.chuimin.cn)
●通过一个比例定义点的位置。
●选择一个预先定义的点，如果点不在线上，将其投影到线上。
4.分割面

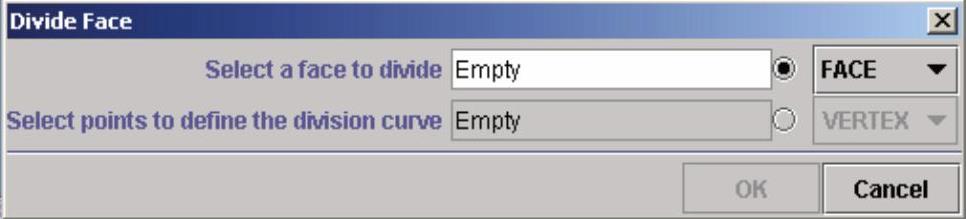

分割面（Divide Face）功能可以快速分割复杂面为4条边的子面，进而有利于网格划分。
首先选择要被分割的面，然后选择定义分割线的两个点，单击OK按钮完成分割，如图4-28所示。
图4-28 分割面对话框
5.扩展面
扩展面（Extend Face）可以用来填充孔和连接面，该功能只能用在单独的平面，不能用在体的表面上。扩展面对话框如图4-29所示，在扩展面的操作中选择需要扩展的面，指定移动的边及方向和大小。
图4-29 扩展面对话框
6.转换法线方向
转换法线方向（Invert Normal of Faces）功能是转换面的法线方向，一般使用复选框Show all normals显示面的法线方向，然后选择需要转换法线方向的面。
7.分割壳

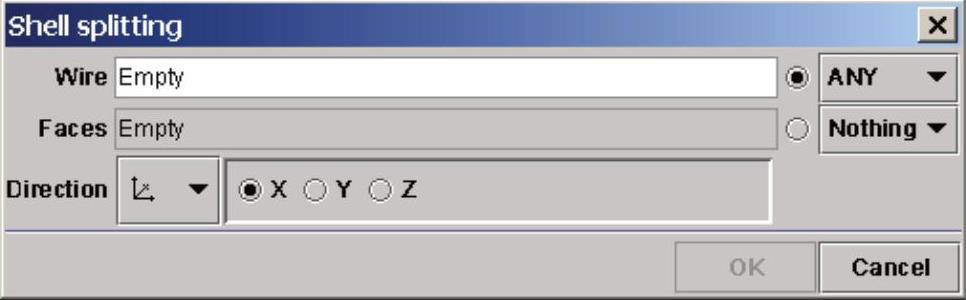

分割壳（Split Shell）功能对已存在的面用一个封闭的线分割，即可以用线沿着某个方向投影在面上生成一个投影线来分割面。分割壳对话框如图4-30所示，分割的结果是分为两个或多个面。此功能不支持模型的历程。
图4-30 分割壳对话框
8.形状修复

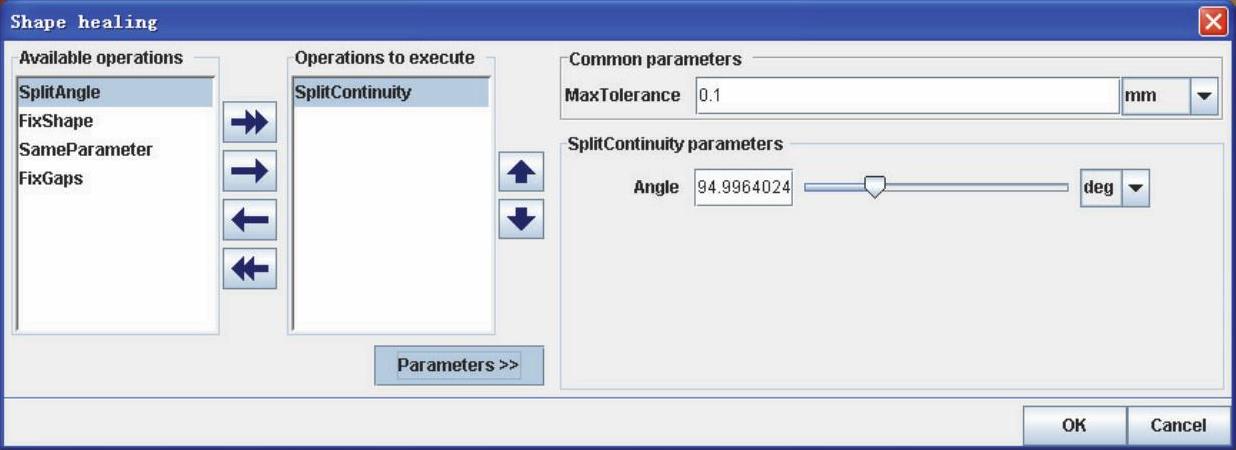

导入的模型可能会出现几何损失的情况，形状修复（Shape Healing）命令可以提供修复功能。形状修复对话框如图4-31所示，这里可以选择外形修复的功能进行修复，分别是建议使用默认参数执行形状修复操作，
移动单一操作，
移动所有操作，单击Parameters按钮可以显示所选择操作的参数设置。如果要修改形状修复参数的默认值，可以参考4.4.15节的参数设置。
图4-31 形状修复对话框
