1.删除浮动目标
当输入一个CAD模型后,输入的形状是面、线、边和点的组合。形状特性命令(Properties)可以列出这些信息。删除浮动目标(Remove Floating Objects)可以删除那些对几何形状不必要的残余目标。一旦选择了目标体,它们在图形窗口中将变为“红色”。
2.删除面
删除面(Remove Faces)操作允许在当前模型中删除所有已经选择的面。
3.删除内部线
删除内部线(Remove Internal Wires)操作允许在当前模型中删除面上的内部线。

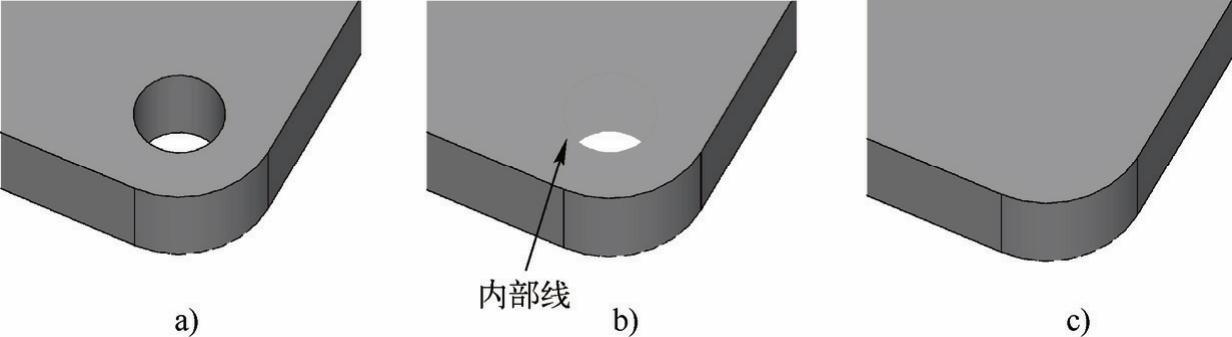

例如,如图4-22a所示的模型中有一个内孔。如果需要去掉这个内部孔,第一步是删除孔的表面(如图4-22b所示),这样外部的面仍然围成一个孔;第二步是删除内部线将面封闭(如图4-22c所示)。
图4-22 删除内部线操作(www.chuimin.cn)
a)初始结构 b)删除孔面之后 c)删除内部线之后
4.删除子形状

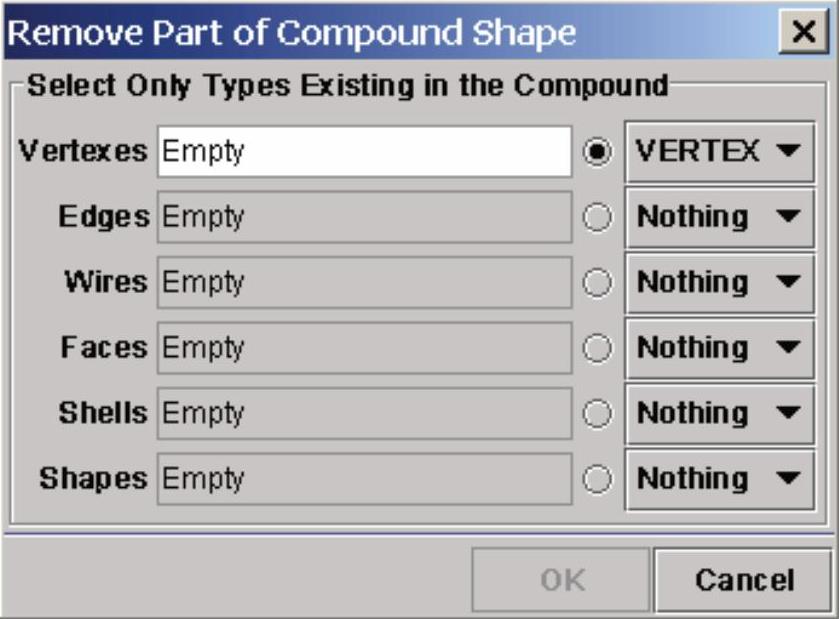

删除子形状(Remove Subshapes)功能是一个删除组合形状包含的部件的通用操作。通过删除子形状对话框(如图4-23所示)可以选择不同的CAD实体类型。选择的实体必须是组合形状中的一个,而实体类型可以组合选择。
图4-23 删除子形状对话框
5.合并边
当读入CAD几何模型后,一些线由大量连贯的线组成。一些短的线可以由Modeler/ Analysis中Small Edges功能以高亮形式显示出来。Shape Repairing Mode/Merge Edge的功能就是将短的线连接为一条连续的线,从而保证CAD模型中线的连续性。
