本节介绍在SAMCEF Field软件中如何进行后处理以及各种结果的显示方式，例如图形显示和结果列表等。

1.位移和应力云图

（1）单击Result模块图标，进入结果显示模块。选中数据树结果目录中的项目后，单击鼠标右键，弹出图3-50所示的快捷菜单，可以在此菜单中进行不同方式的后处理。

（2）分别选中结果数据树中的Model、Used Data和Mesh Model目录，隐藏这些目录中的所有目标对象。

（3）在结果数据树中选择Nodal displacements项目。

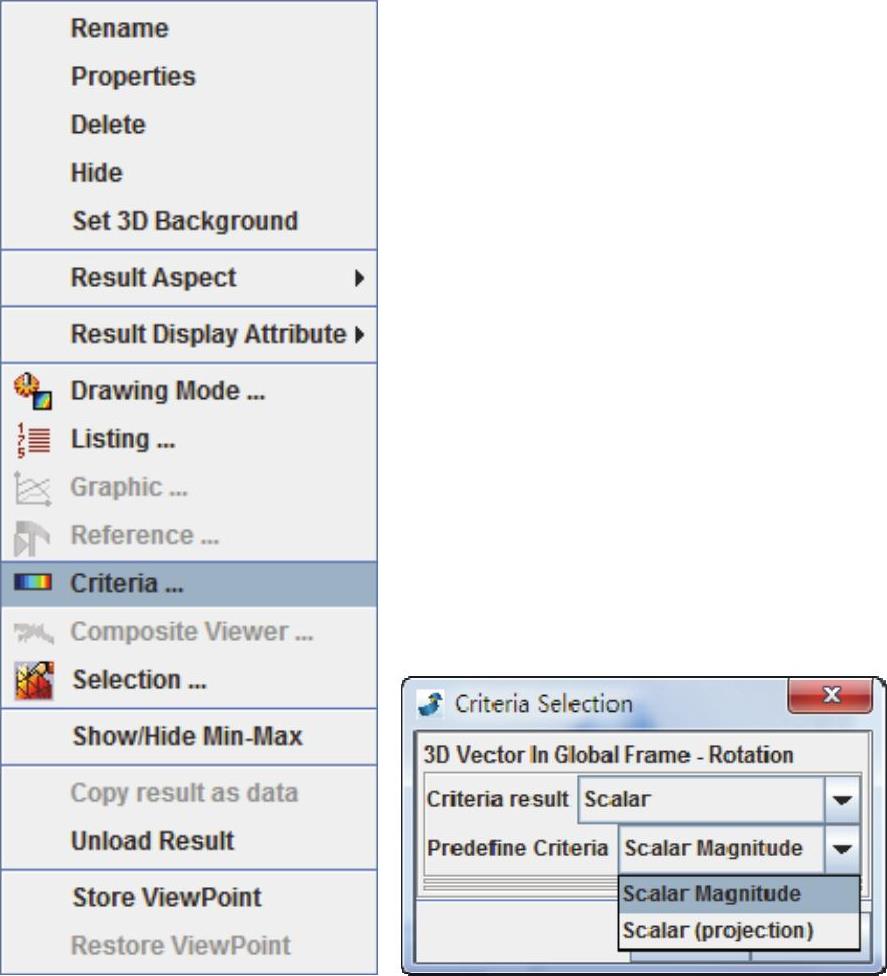

（4）如图3-51所示，单击鼠标右键，在弹出的快捷菜单中选择Criteria命令，在弹出的对话框中选择标量结果Scalar。

图3-50 快捷菜单

图3-51 设置Criteria

（5）单击Apply按钮确认。

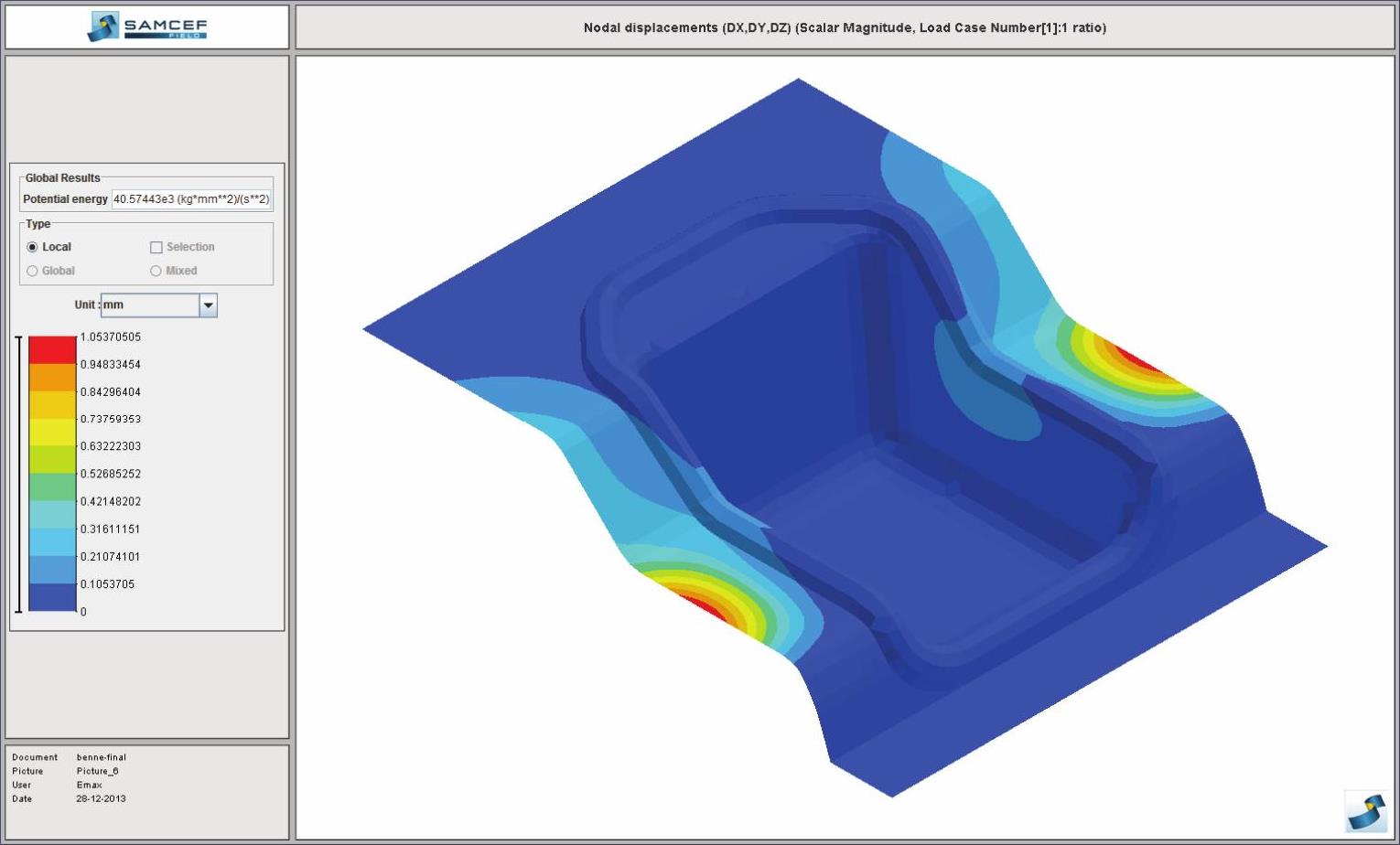

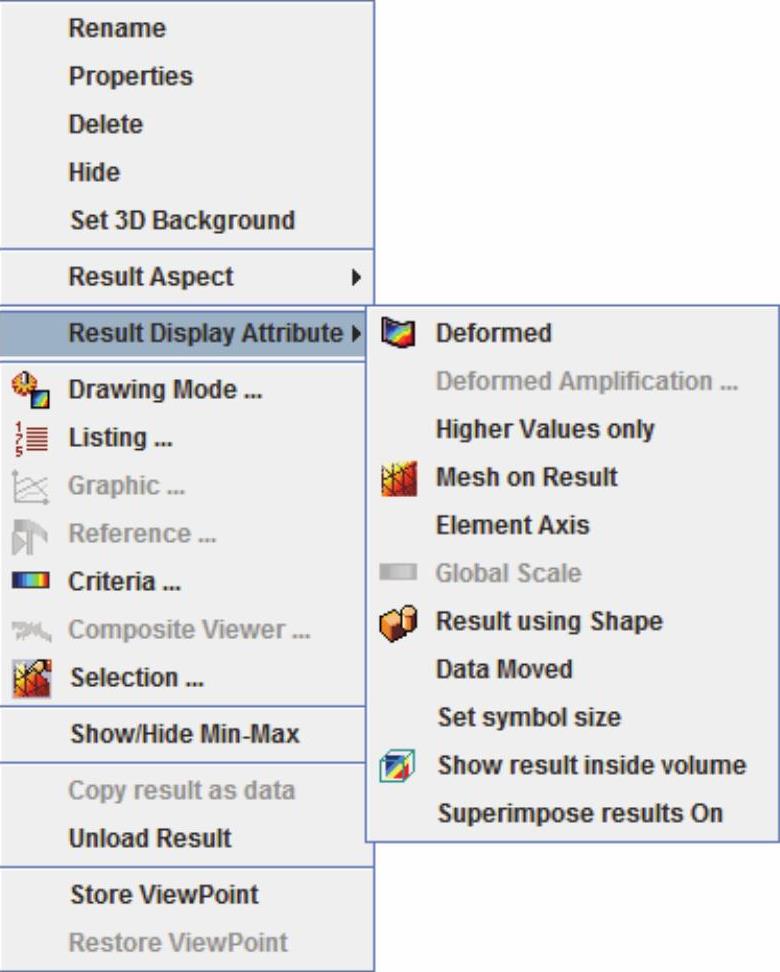

（6）单击鼠标右键，选择Result Display Attribute下的Deformed命令。结构的位移云图如图3-52所示。

图3-52 位移云图

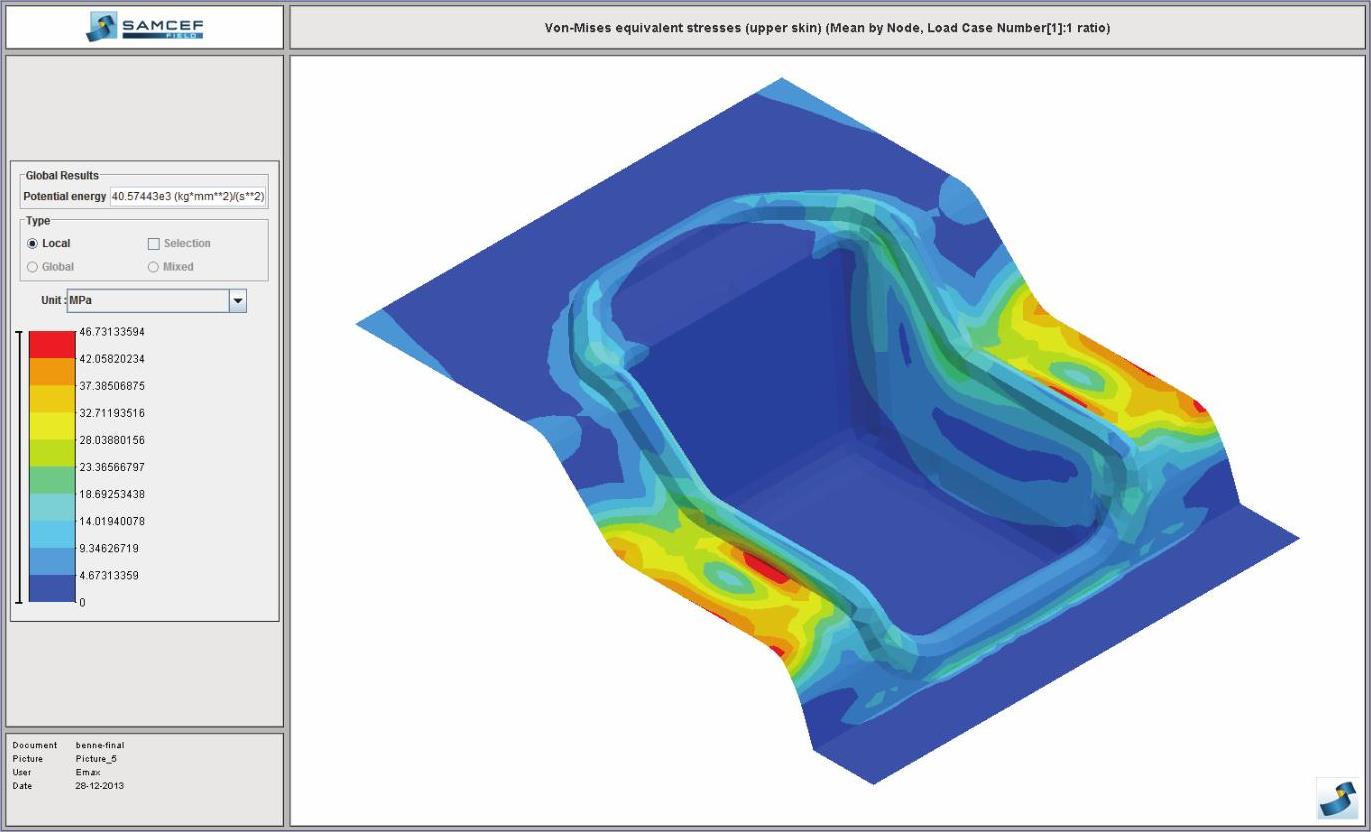

（7）在数据树中选择Von-Mises equivalent stresses（upper skin）项目，Von-Mises当量应力云图显示在图形区中（如图3-53所示）。

图3-53 应力云图

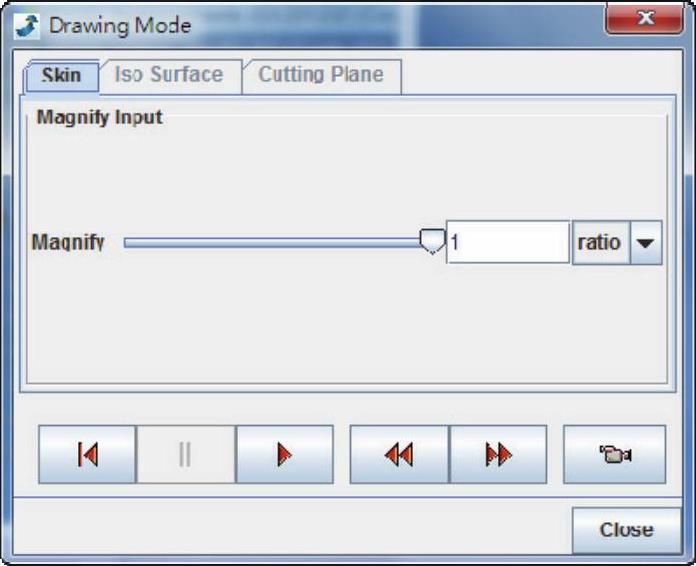

（8）在数据树中选择位移或者应力项目，单击鼠标右键，选择Drawing Mode命令，弹出图3-54所示的对话框。

（9）单击播放按钮，图形区域显示出位移或者应力云图动画。

（10）单击录制动画按钮，输入动画名称，例如Movie-disp和Movie-stress。单击OK按钮，生成位移或者应力动画文件，并在数据树的Pictures分支目录下留下相应的记录。

（11）单击图形区上面的拍照图标，弹出图3-55所示的对话框。(www.chuimin.cn)

图3-54 动画显式对话框

图3-55 保存图片对话框

（12）输入图片名称，例如Picture-Disp或者Picture-Stress。

（13）取消选择Add Border复选框。

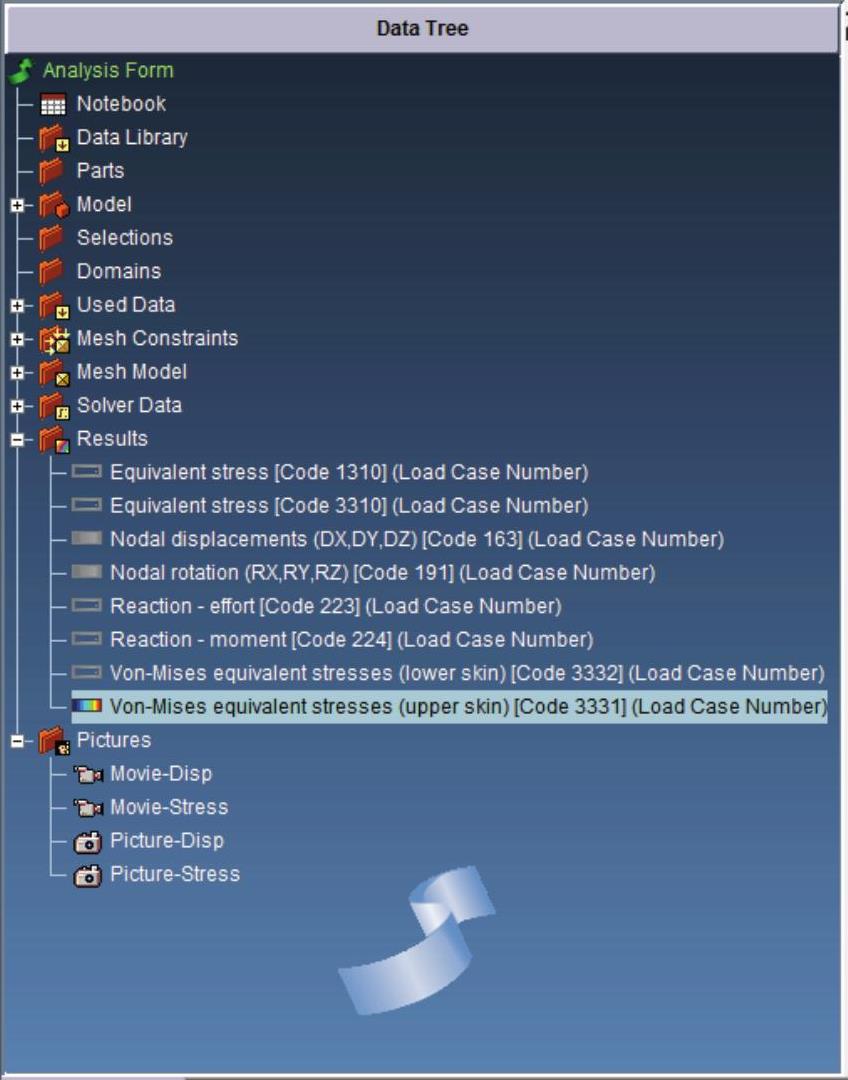

（14）单击OK按钮，生成位移或者应力图片文件，并在数据树的Pictures目录下留下相应的记录（如图3-56所示）。

图3-56 结果数据树

（15）双击数据库Pictures分支目录下的记录Picture-Disp或者Picture-Stress，系统显示出图3-57所示的位移和应力结果。

图3-57 位移和应力结果

图3-57 位移和应力结果（续）

（16）单击图形下部的按钮，可以将图形复制到剪贴板中，进而可以粘贴到Word文件或者其他文件中。

2.结果列表

在数据树中选择Von-Mises equivalent stresses（upper skin）项目，单击鼠标右键，在弹出的快捷菜单中选择Listing命令，Von-Mises当量应力结果列表如图3-58所示。

图3-58 结果列表

注意：只要单击左下角的输出图标，表中列出的结果就可以输出到文本文件或者Excel文件中。
