选择主菜单命令File→Import可以完成该功能，输入几何模型对话框如图4-36所示。图4-36 输入几何模型对话框SAMCEF Field可以接受以下文件格式。有关Catia输入的一些附加说明见软件的帮助文件。用户应该尽可能地避免使用IGES文件格式，因为这种文件格式通常容易丢失一些信息。如果将Load shape parametrization复选框关闭，则在输入大的模型时可以减少内存的使用。......
2023-10-27
SAMCEF有限元分析：报告输出实例
【摘要】：超文本HTML报告可以在任何分析阶段从菜单File/HTML Report中进入。当超文本HTML报告创建时，图片出现在照片被抓拍的位置，图形格式为.png。图形以.gif格式输出。
SAMCEF Field提供了以下方便的工具。
●自动生成超文本HTML报告，包括在前处理和后处理中生成的任何图片以及注释。
●动态处理的图形工具。
●动画。
●图片。
●模型的输入/输出。
1.超文本HTML报告
超文本HTML报告是模型综合，每个模块（Modeler、Analysis Data、Mesh、Solver、Result）包含一个章节，包括分析中所有的拍照图片。超文本HTML报告可以在任何分析阶段从菜单File/HTML Report中进入。
2.图片
图形窗口中的任何图片都可以放置到超文本HTML报告中。生成图片的方法如下。(www.chuimin.cn)
（1）单击图形窗口上面的图标
，弹出如图3-32所示的图片对话框。

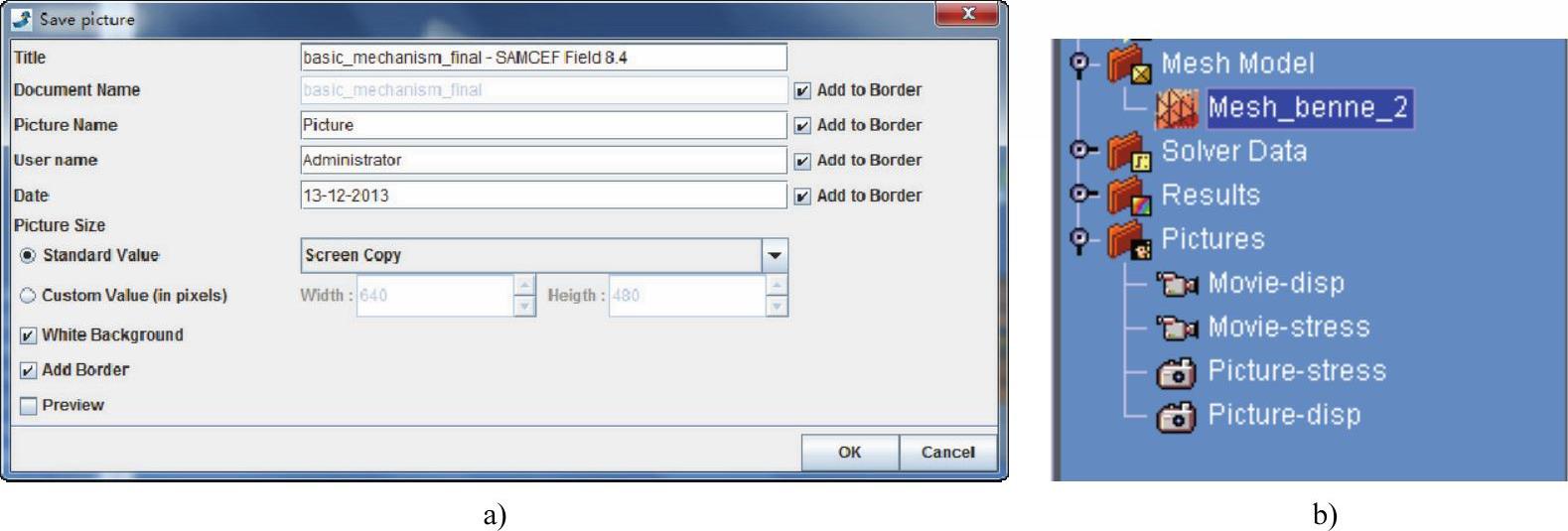

图3-32 图片对话框和数据树
（2）定义名称、标题和图形尺寸：单击图3-32a中的OK按钮，在数据树的Pictures目录中建立了一个新的目标对象（例如Picture-Stress），如图3-32b所示。
（3）当超文本HTML报告创建时，图片出现在照片被抓拍的位置，图形格式为.png。
（4）图形以.gif格式输出。
3.动画
结果动画可以录制和存储在动画文件.avi中。使用对话框中的图标
，输入一个文件名称，单击OK按钮后一个新的目标对象出现在Pictures目录中，如图3-37b所示。
