硬件系统要求及SAMCEF有限元分析的应用实例
【摘要】：运行SAMCEF软件的计算机硬件配置可以根据有限元模型的大小和分析目的确定，下面列出SAMCEF软件对Windows系统计算机硬件的具体要求。表3-1 图形卡情况●完全兼容：使用此图形卡和驱动SAMCEF软件的前后处理器软件SAMCEF Field可以运行很好。由于Windows 32位操作系统对内存有限制，在处理大模型时建议采用Windows7/Windows 864位操作系统。
SAMCEF软件对计算机硬件的要求不高，可以在32位或者64位Windows系统的计算机上和32位或者64位Linux系统的各种计算机上运行。运行SAMCEF软件的计算机硬件配置可以根据有限元模型的大小和分析目的确定，下面列出SAMCEF软件对Windows系统计算机硬件的具体要求。
最低配置如下。
●英特尔酷睿i5处理器。
●4 GB内存。
●10 GB硬盘。
●4 GB交换空间（swap space）。
●合适的图形卡。
●Windows 32位操作系统或者64位操作系统。
图形卡情况见表3-1。

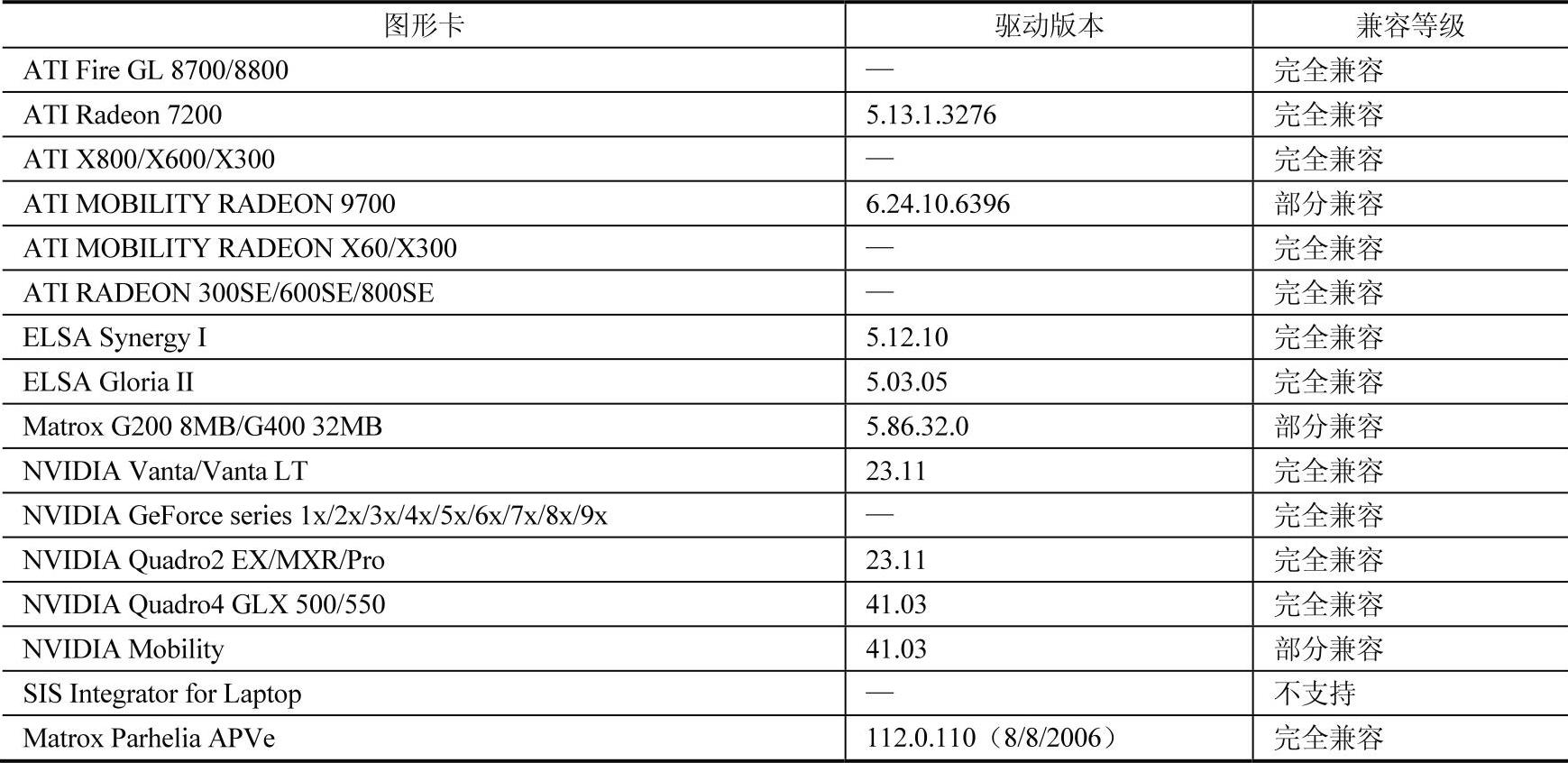

表3-1 图形卡情况
●完全兼容：使用此图形卡和驱动SAMCEF软件的前后处理器软件SAMCEF Field可以运行很好。
●部分兼容：前后处理器软件SAMCEF Field运行时可能有很少的问题，或者通过修改驱动程序就可以正常运行。
●不支持：前后处理器软件SAMCEF Field不能运行，或者会引起主要的问题。
推荐配置如下。
●英特尔i7处理器。(www.chuimin.cn)
●8 GB内存。
●200 GB硬盘。
●8 GB交换空间（swap space）。
●NVIDIA Quadro 600或者AMD FirePro V4900图形卡。
●显示器分辨率为1400×1024。
●Windows 64位操作系统。
处理大模型的推荐配置如下。
●英特尔至强四核处理器E5-1620或者更高处理器。
●16 GB内存或者更大的内存。
●300 GB SAS或者SCSI硬盘。
●16 GB交换空间或者更大的交换空间。
●NVIDIA Quadro 2000、AMD FirePro V5900或者更高图形卡。
●显示器分辨率为1600×1080。
●Windows 7/Windows 864位操作系统或者Linux 64位操作系统。
由于SCSI和SAS硬盘与SATA硬盘相比，读/写速度更快，因此推荐在处理大模型时采用SATA或者SCSI硬盘代替SATA硬盘。
由于Windows 32位操作系统对内存有限制，在处理大模型时建议采用Windows7/Windows 864位操作系统。
