通信信号产品工艺管理及成册要求
【摘要】：工艺文件的成册要求是指对某项产品成套性工艺文件的装订成册要求。
工艺文件的成册要求是指对某项产品成套性工艺文件的装订成册要求。它可按设计文件所划分的整件为单元进行成册，也可按工艺文件中所划分的工艺类型为单元进行成册，同时也可以根据其实际情况按上述两种方法进行混合交叉成册。成册的册数根据产品的复杂程度可成为一册或若干册，但成册应有利于查阅、检查、更改、归档。通常，整机类电子产品在生产过程中，工艺文件应包含的主要项目内容如下：
1．工艺文件封面
工艺文件封面装在成册的工艺文件的最前面。封面内容应包含产品类型、产品名称、产品图号、成册内容以及工艺文件的总册数、本册工艺文件的总页数、在全套工艺文件中的序号、批准日期等。工艺文件的封面格式如图8-10所示。

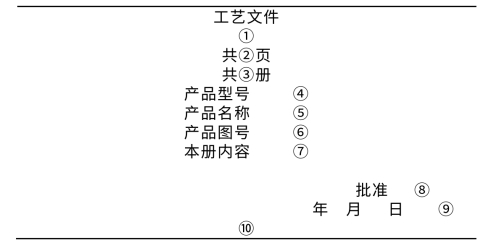

图8-10 工艺文件封面格式
填写要求：①栏填写产品工艺文件本册的编号（册次）；②栏填写产品工艺文件本册的页数；③栏填写产品工艺文件的总册数；④栏填写产品型号；⑤栏填写产品名称；⑥栏填写产品图号；⑦栏填写本册工艺文件的主要内容；⑧栏为单位技术负责人签名；⑨栏填写批准该工艺文件的日期；⑩栏填写本单位名称的全称。
2．工艺文件明细表
工艺文件明细表是工艺文件的目录。成册时，应装在工艺文件封面之后。多册成套的工艺文件应具备成套工艺文件的总目录表和各分册的目录表。明细表中包含零、部、整件图号，零、部、整件名称，文件代号，文件名称和页码等内容。工艺文件明细表格式如图8-11所示。

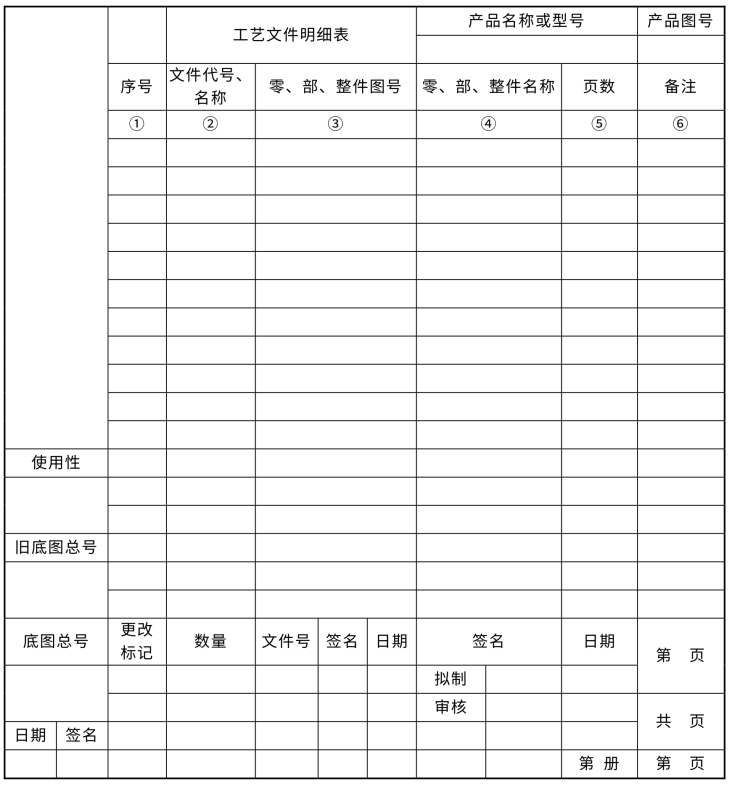

图8-11 工艺文件明细表格式
填写说明：
① 栏：采用阿拉伯数字填写顺序号，如1、2、3…；
② 栏：填写工艺文件格式代号和名称；
③、④ 栏：填写零件、部件、整件的设计图号及其名称；
⑤ 栏：填写该项工艺文件的总页数；
⑥ 栏：通常填写该项工艺文件所在的册次。
3．材料配套明细表
材料配套明细表给出了产品生产中所需要的材料名称、型号规格及数量等。其格式如图8-12所示。

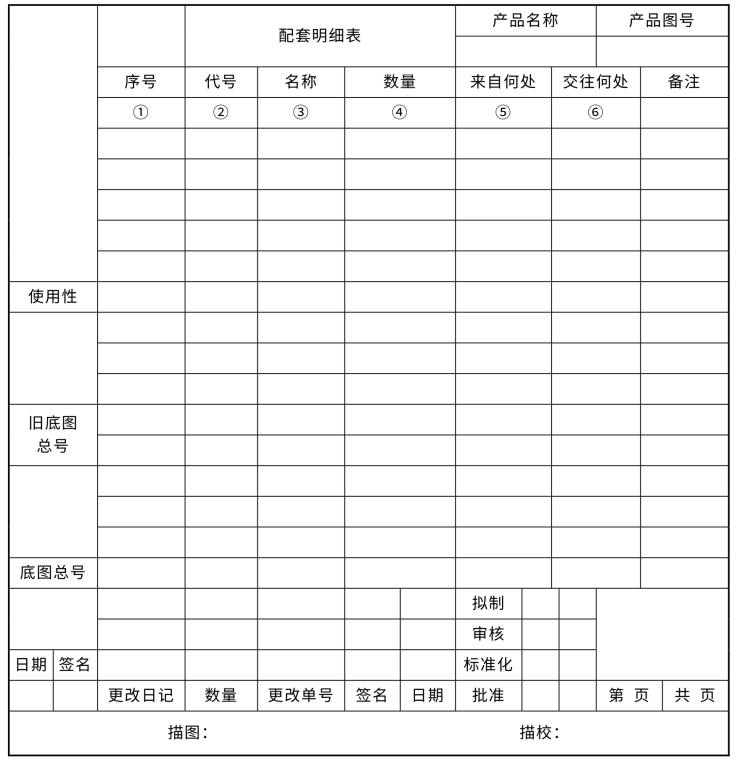

图8-12 材料配套明细表
填写说明：
① 栏按1、2、3…填写顺序号；
②、③、④ 栏按设计文件填写装联时需要的零、部、整件，外购件及材料的代号、名称及数量；
⑤ 栏分别填写提供零、部、整件，外购件及材料的部门名称或代号；
⑥ 栏填写接收部门的名称和代号。
4．装配工艺过程卡
装配工艺过程卡又称工艺作业指导卡，它反映了电子整机装配过程中，装配准备、装联、调试、检验、包装入库等各道工序的工艺流程，是完成产品的部件、整机的机械性装配和电气连接装配的指导性工艺文件。其格式如图8-13所示。

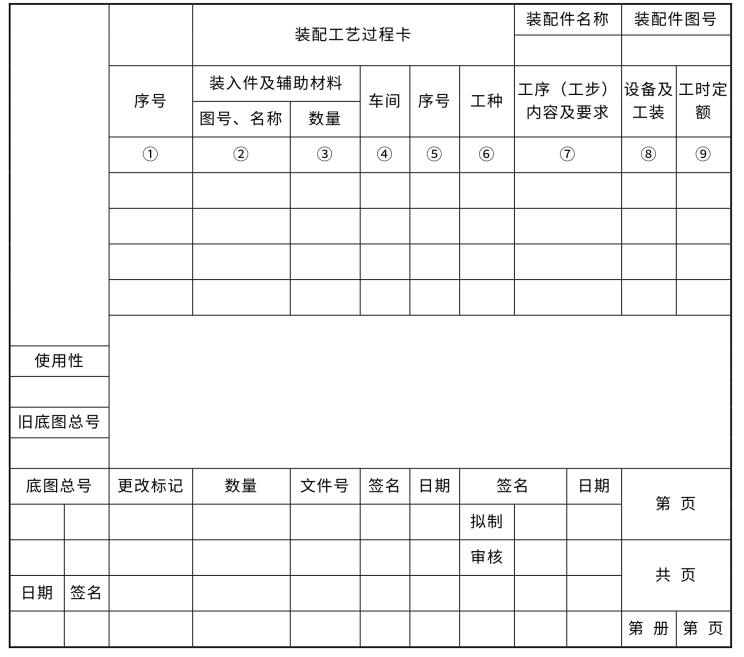

图8-13 装配工艺过程卡
填写说明：
①、②、③ 栏应按工序填写相应设计文件的内容，辅助材料填在各道工序之后；
④ 栏填写执行车间的名称和代号；
⑤ 栏填写工序编号；
⑥ 栏填写工种编号；
⑦ 栏填写装配工艺加工的内容和要求；(www.chuimin.cn)
⑧ 栏填写装配工艺过程所需要设备及工装的名称、型号和编号；
⑨ 栏填写工时工艺定额
空白栏供画加工装配工序图用。
5．工艺说明及简图卡
工艺说明及简图卡用于编制在其他格式上难以表达清楚、重要的和复杂的工艺说明。它用简图、流程图、表格及文字形式进行说明。其格式如图8-14所示。

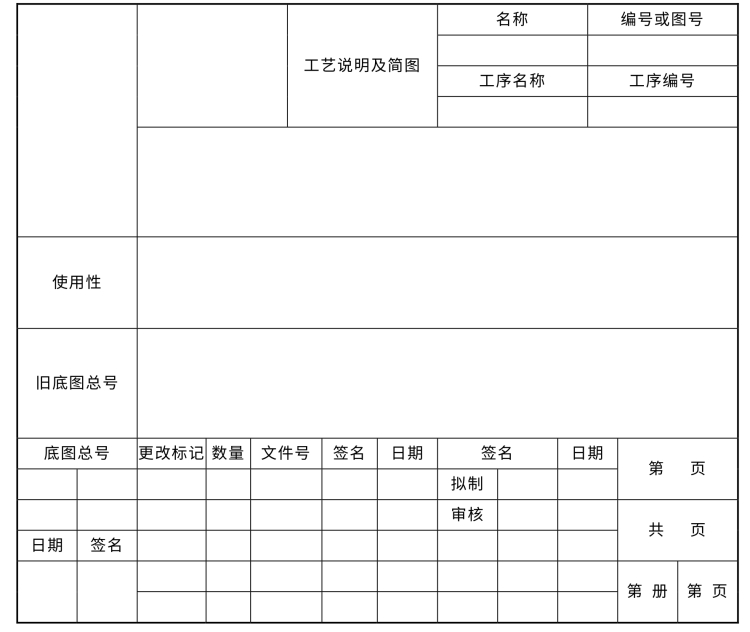

图8-14 工艺说明及简图卡
6．导线及线扎加工表
导线及线扎加工表为整机产品、分机、部件等进行系统的内部电路连接，提供各类相应的导线及扎线、排线等的材料和加工要求。其格式如图8-15所示。

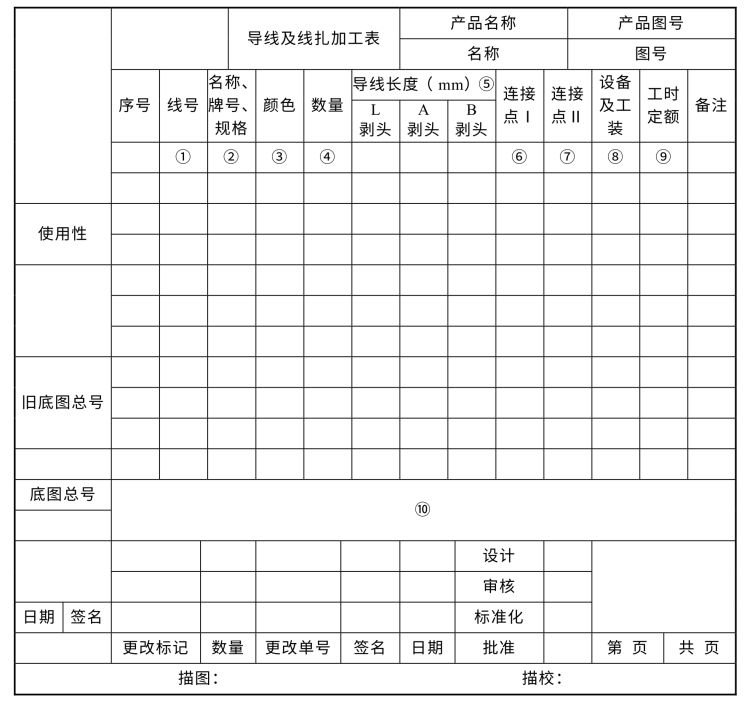

图8-15 导线及线扎加工表
填写说明：
①、② 栏填写导线的线号、名称、牌号、规格；
③ 栏按设计文件填写导线的颜色；
④ 栏填写导线的数量；
⑤ 栏填写导线的长度（包括剥头尺寸）、修剥长度尺寸；
⑥、⑦ 栏填写导线的去向；
⑧ 栏填写导线加工所需设备及工装的名称、型号和编号；
⑨ 栏填写工时工艺定额；
⑩ 栏绘制导线及线扎的工艺简图。
7．检验卡
检验卡提供电子产品生产过程中所需的检验工序，它包括检验内容、检验方法、检验的技术要求及检验使用的仪器设备等内容。其格式如图8-16所示。

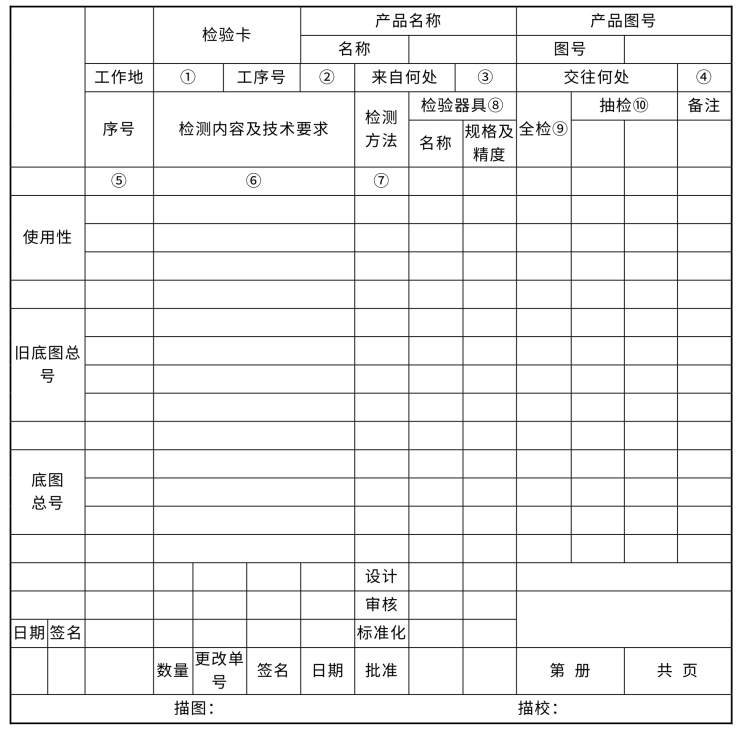

图8-16 检验卡
填写说明：
① 栏填写执行检验工序车间（部门）的名称和代号；
② 栏填写被检的工序编号；
③、④ 栏分别填写本工序委托检验部门和送交部门的名称或代号；
⑤ 栏按1、2、3…填写顺序号；
⑥ 栏填写检验内容和技术要求；
⑦ 栏填写检验方法；
⑧ 栏填写检验器具的名称、规格及精度；
⑨ 栏标注全检标记，采用“√”表示；
⑩ 栏填写抽检方案。
